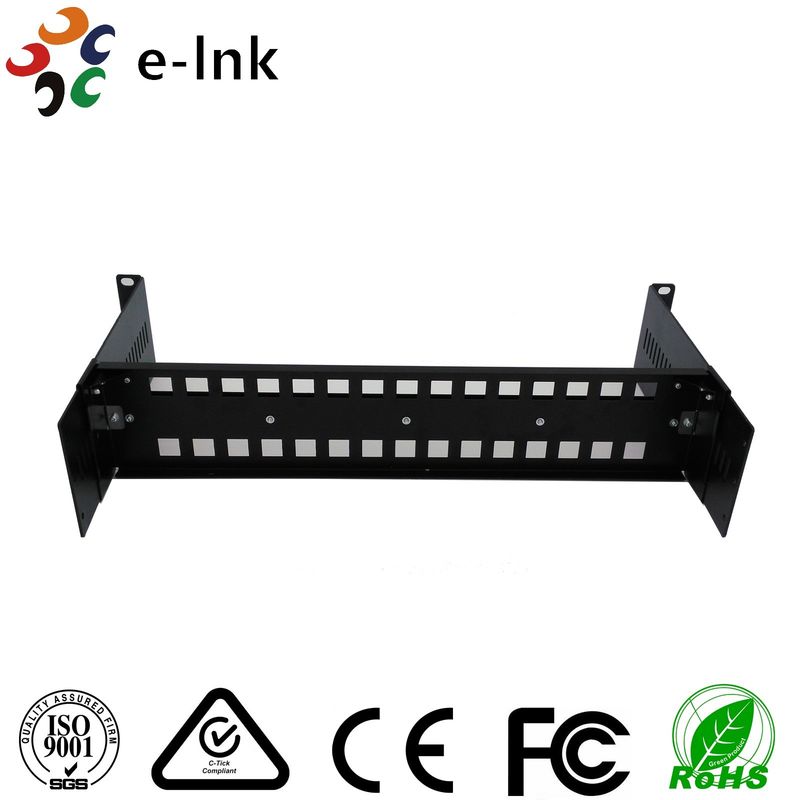

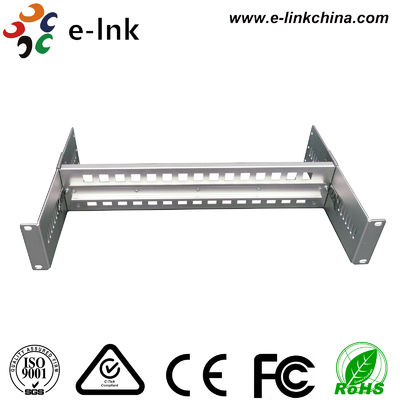

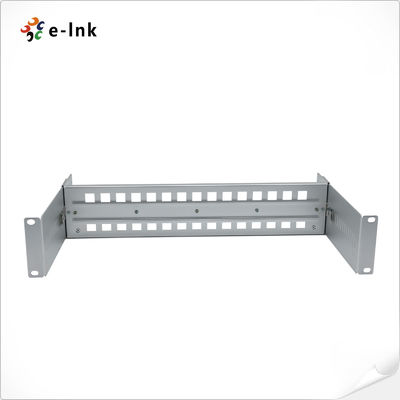

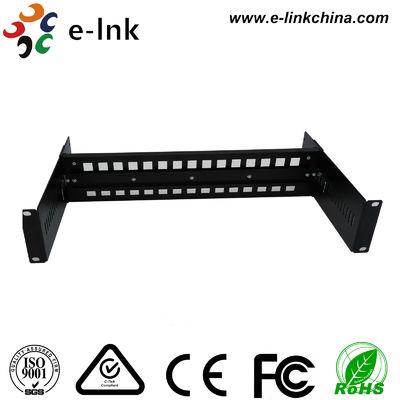

19 " Rack Mount DIN Rail Mount Bracket για μετατροπέα μέσων ενημέρωσης DIN-Rail & Ethernet PoE Switch

Πρότυπο: σειρά LNK-DR190

Σύνοψη

Το DIN-rail Rack Mount Hardware εγκαταστάθηκε σε ένα πρότυπο19 ̊ ράφιυδραυλική συσκευή για την εγκατάσταση συσκευών DIN-Rail σε ράφι.DIN-Rail Ethernet PoE Switches και DIN-Rail Power Supplies μπορούν να είναι κατάλληλα για αυτό το Rack Mount Hardware.

Χαρακτηριστικά

• Διατάξεις DIN-Rail μέσα σε πρότυποΚρεβάτι ή ντουλάπι 19 ιντσών
• Μοναδικό χαρακτηριστικό ρύθμισης βάθους για να ταιριάζει εξοπλισμός οποιουδήποτε μεγέθους
• Ένα πρότυπο35 mm (1.38") DIN-RailΣυμπεριλαμβανομένης της τροχιάς
• Φιλικό προς το χρήστη σχέδιο

Προδιαγραφές

Μηχανικές

Υλικό

• Αλουμίνιο

Μέγεθος

• 482,6 mm x 92,2 mm x 250 mm (11,22") (W x H x D)

Εγκατάσταση:

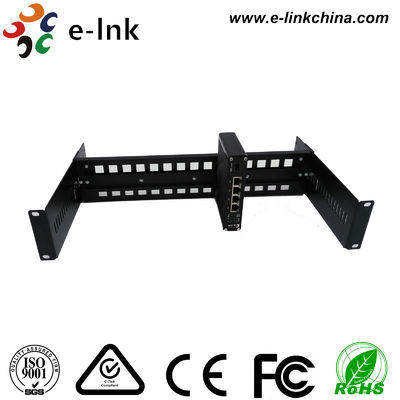

Ο Rack LNK-DR190 είναι εγκατεστημένος σε ένα τυποποιημένο ντουλάπι 19 ′′ για να επιτρέψει την τοποθέτηση εξοπλισμού DIN-Rail σε ράφι.

Οι διαδικασίες συναρμολόγησης παρατίθενται κατωτέρω:

1. Χρησιμοποιήστε κατσαβίδι για να στερεώσετε το μεταλλικό θραύσμα ((3) με βίδες M3x6 (4) στο πλαίσιο DIN-Rail (1) στη δεξιά και αριστερή πλευρά.
2. Στρίψτε τους υποδοχείς του υπόστεγου (2) στις ράγες καθοδήγησης στις δύο πλευρές του υπόστεγου DIN-Rail (1) και ρυθμίστε τους υποδοχείς του υπόστεγου (2) στην κατάλληλη θέση.
3. Push backward or pull forward the Rackmount Chassis Holders (2) along the guide rails on two sides of the Rackmount DIN-Rail Chassis (1) to adjust the depth of the Rack and offer flexible space for fitting in DIN-rail mountable equipmentΠαρακαλείσθε να βεβαιωθείτε ότι οι υποδοχείς του σασί (2) και το σασί DIN-Rail (1) του σασί (1) είναι στερεά συναρμολογημένα.
4. Στη συνέχεια, χρησιμοποιήστε κατσαβίδι και τέσσερις βίδες για να συνδέσετε το Rack στο κανονικό 19 ′′ Rack Cabinet.
