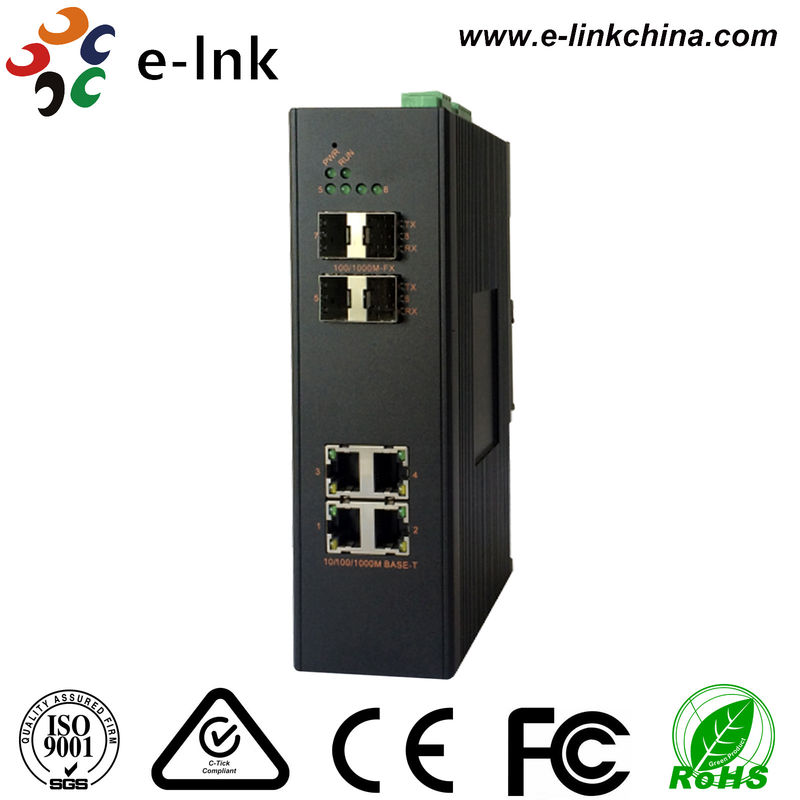

Διοικούμενος βιομηχανικός 4- λιμένας 10/100/1000T + 4- διακόπτης λιμένων 100/1000X SFP Ethernet
Πρότυπο: Lnk-imcm404g-SFP σειρά
Επισκόπηση
Το lnk-imcm404g-SFP είναι 4-λιμένας L2+ 10/100/1000Base-τ + διοικούμενος Ethernet 4-λιμένων SFP διακόπτης 1000Base. Η περίπτωση μετάλλων αργιλίου με τον εξοπλισμό προστασίας IP40, ισχυρή αντι βάση καρτών δόνησης, ακραία προσαρμοστικότητα θερμοκρασίας και καλή εκτέλεση EMC του EMC, για να εξασφαλίσει αυτού στο σκληρό περιβάλλον η μακροπρόθεσμη σταθερή και αξιόπιστη, ασφαλής χρήση.
Το lnk-imcm404g-SFP υποστηρίζει το ιδιόκτητο πρωτόκολλο προστασίας δαχτυλιδιών μ-δαχτυλιδιών, ο θεραπεύοντας χρόνος μπορεί να είναι λιγότερο από 20ms, VLAN, QINQ, STP/RSTP, υποστήριξη QOS, πολλαπλής διανομής, πλούσια λειτουργία ανταλλαγής δύο στρώματος ACL, παρέχοντας το CLI, Telnet, SSH, το HTTP, Https και άλλα διαχείριση και λογισμικό διαχείρισης δικτύου βασισμένα σε SNMPv1/v2c/v3.
Το lnk-imcm404g-SFP έχει το ευρύ φάσμα των εφαρμογών, συμπεριλαμβανομένης της πανεπιστημιούπολης, των σιδηροδρομικών μεταφορών, της ηλεκτρικής ενέργειας, του πετρελαίου, του πετροχημικού, των τραπεζικών εργασιών, του νερού, της μεταλλουργίας, της δημόσια ασφαλείας, στρατιωτικός, της πολιτικής αεροπορίας, κ.λπ.
Χαρακτηριστικά γνωρίσματα
· Υποστήριξη 4 λιμένες 100/1000M SFP, 4 λιμένες 10/100/1000M προσαρμοστικοί
· Ανίχνευση ελαττωμάτων καλωδίων υποστήριξης, ένα κλειδί για να ξαναξεκινήσει και να αποκαταστήσει τη λειτουργία εργοστασίων
· Τα cErp πρωτοκόλλου δικτύων δαχτυλιδιών Ethernet υποστήριξης, υποστήριξη για το ιδιωτικό πρωτόκολλο προστασίας δαχτυλιδιών μ-ΔΑΧΤΥΛΙΔΙΏΝ, η προστασία του χρόνου διακοπής μπορούν να είναι λιγότερο από 20ms
· Με βάση τη συνάθροιση λιμένων, τη γραμμική προστασία βασισμένες στο πρωτόκολλο G.8031 και την προστασία του δικτύου δαχτυλιδιών βασισμένου στο πρωτόκολλο G.8032
· Υποστήριξη που εκτείνεται - δέντρο (STP) και γρήγορα μέτρηση - το πρωτόκολλο δέντρων (RSTP) και την πολυ μέτρηση - πρωτόκολλο δέντρων (MSTP)
· Καθρέφτης λιμένων υποστήριξης και ζεύξη λιμένων
· Υβριδικό δίκτυο πλεονασμού υποστήριξης λιμένων
· Υποστήριξη VLAN 802.1Q, βασικό QinQ και εύκαμπτο QinQ, υποστήριξη μέχρι την επιτραπέζια είσοδο VLAN 4K
· Υποστήριξη για πλούσιο OAM, συμπεριλαμβανομένων των προτύπων 802.3ah σύμφωνα με το EFM και το 802.1ag, Y.1731 τυποποιημένο CFM
Τεχνικοί δείκτες
| Τεχνολογία |
| Πρότυπα |
IEEE 802,3 10BASE-Τ
IEEE 802.3U 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x έλεγχος ροής και πίσω πίεση
IEEE 802.1D που εκτείνεται - πρωτόκολλο δέντρων
IEEE 802.1w γρήγορη μέτρηση - πρωτόκολλο δέντρων
IEEE 802.1Q VLAN επικόλληση
|
| Πρωτόκολλο |
ARP, ICMP, TCP, DHCP, DNS, HTTP, Telnet, φέρνει, RSTP, SNMP |
| Έλεγχος ροής |
IEEE802.3x έλεγχος ροής, έλεγχος ροής πίσω πίεσης |
| Λειτουργία διακοπτών |
Φέρτε, QOS, 802.1QVLAN, RSTP, SNMP, ζεύξη λιμένων, στατικό πολλαπλής διανομής φίλτρο, λιμένας που αντανακλά, διαχείριση εύρους ζώνης, έλεγχος θύελλας ραδιοφωνικής μετάδοσης, στατιστικές ροής λιμένων, αναβαθμίστε on-line, επάνω και μεταφορτώστε το αρχείο διαμόρφωσης, σύστημα πρόσβασης ονόματος χρηστών |
| Διεπαφές |
| Λιμένας SFP |
4 λιμένες SFP με 100/1000M προσαρμοστικό |
| Λιμένας Ethernet |
4 λιμένες Ethernet με 10/100/1000M προσαρμοστικό |
| Λιμένας κονσολών |
1 λιμένας RS232 |
| Λιμένας συναγερμών |
1 τερματικό παραγωγής ηλεκτρονόμων |
| Κλειδί αναστοιχειοθέτησης |
Η συσκευή αναστοιχειοθέτησης και αποκαθιστά τη διαμόρφωση προεπιλογής |
| Ιδιότητες ανταλλαγής |
| μπροστινή ταχύτητα 1000M |
1488100pps |
| Αρχιτεκτονική διακοπτών |
Αποθήκευσης και μεταβίβασης |
| Σειρά αναμονής προτεραιότητας |
8 |
| Λάμψη |
16MB |
| Σειρά ταυτότητας VLAN |
1 ~ 4094 |
| Πίνακας διευθύνσεων της MAC |
8k |
| Απομονωτής πακέτων |
4Mbit |
| Ικανότητα ανταλλαγής |
53G |
| Δύναμη |
| Τάση εισαγωγής |
12~48VDC |
| Τύπος εισαγωγής |
4 μπιτ τελικών φραγμών |
| Αντίστροφη σύνδεση |
Υποστήριξη |
| Περιττή παροχή ηλεκτρικού ρεύματος |
Υποστήριξη |
| No-load κατανάλωση |
Το 4.85W@24VDC |
| Κατανάλωση πλήρης-φορτίων |
Το 15.0W@24VDC |
| Δείκτης οδηγήσεων |
| Δείκτης τρεξίματος |
ΤΡΕΞΙΜΟ |
| Δείκτης διεπαφών |
Σύνδεση (G1~G4) |
| Δείκτης παροχής ηλεκτρικού ρεύματος |
PWR |
| Δείκτης συναγερμών |
ALM |
| Διαχείριση |
| Βασική διαχείριση |
CLI, TELNET, SSH, HTTP, HTTPS |
| Εξασφαλίστε τη διαχείριση |
SNMPv1/v2c/v3 |
| Άλλος |
Σύστημα διαχείρισης υποστήριξης HVIEW |
| Μηχανικές ιδιότητες |
| Περίπτωση |
IP40 περίπτωση αργιλίου |
| Εγκατάσταση |
Εξάρτηση ραγών DIN και εξάρτηση τοίχος-υποστηριγμάτων |
| Διαστάσεις (WxHxD) |
54 X 182 X 122mm |
| Περιβάλλον εργασίας |
|
| Λειτουργούσα θερμοκρασία |
-40℃ σε 80 ℃ |
| Θερμοκρασία αποθήκευσης |
-40℃ σε +85 ℃ |
| Λειτουργούσα υγρασία |
5% σε 90%, σχετικός, non-condensing |
| Διαστάσεις |
165x145x45mm |
| Εγκρίσεις ρύθμισης |
|
ISO9001, CE, FCC, RoHS
|
| EMI |
|
EN55022: 2010+AC: το 2011, ταξινομεί το Α
Το EN 61000-3-2: 2006+A1: 2009+A2: 2009
Το EN 61000-3-3: 2013
EN55024: 2010
|
| EMS |
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (κύμα)
IEC 61000-4-6: 2013 (καίσιο)
IEC 61000-4-8: 2009 (PFMF)
|
Διαταγή των πληροφοριών
| Πρότυπο |
Περιγραφή |
| Lnk-imcm404g-SFP |
4-λιμένας L2+ 10/100/1000T + κονσόλα 1-λιμένων 10/100/1000T + διοικούμενος SFP διακόπτης 4-λιμένων 100/1000X |
| Επιλογές SFP |
► Επιλογή SFP. Παρακαλώ επιλέξτε το SFP σας στη σελίδα επιλογών SFP μας (βιομηχανικό SFP). |
| ► Η ενότητα SFP πρόκειται να αγοραστεί χωριστά. |
| Να τοποθετήσει τις επιλογές |
► Το υποστήριγμα DIN-ραγών προεπιλογής εγκατεστημένο, τοίχος τοποθετεί το υποστήριγμα συμπεριλαμβάνεται. |
| Επιλογές δύναμης |
Παροχή ηλεκτρικού ρεύματος DIN-ραγών ► 24W/1A 24VDC. Ανοικτό καλώδιο για τον τελικό φραγμό. |
| ► Η παροχή ηλεκτρικού ρεύματος πρόκειται να αγοραστεί χωριστά. |
