Co. τεχνολογίας της Κίνας ε-συνδέσεων, ΕΠΕ.
Επαγγελματικός κατασκευαστής προϊόντων οπτικών επικοινωνιών ινών και μετάδοσης ασφάλειας CCTV
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| λέξεις κλειδιά: | Ενότητα οπτικών ινών SFP | Ποσοστό στοιχείων: | 40Gbps Ethernet |
|---|---|---|---|
| Συνδετήρας: | Διπλός συνδετήρας LC | Μήκος κύματος: | 1310nm |
| Απόσταση μετάδοσης: | 2km | Σχέδιο MUX DEMUX: | 4 πάροδοι CWDM |
| Επισημαίνω: | Διπλός πομποδέκτης LC 40G QSFP,Πομποδέκτης SMF 40G QSFP,Οπτική ενότητα ινών 2KM |
||

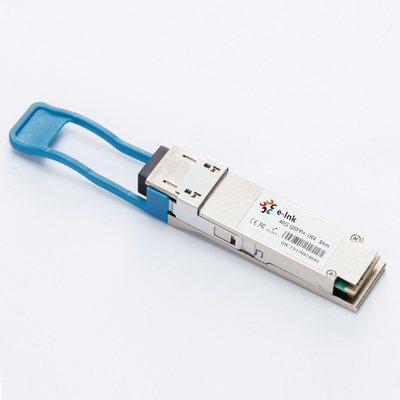

Οπτικών ινών ενότητας 40G QSFP διπλός LC πομποδεκτών ενιαίος συνδετήρας 2KM τρόπου
πλεονεκτήματα πομποδεκτών 40G QSFP+
►4 ανεξάρτητα πλήρης-διπλά κανάλια
►TX επαναρύθμιση εισαγωγής και παραγωγής CDR RX
►CML συμβατό ηλεκτρικό I/O
►MTP/MPO οπτικός συνδετήρας
►Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ = βολτ 0 έως 70 °C, VCC = 3,13 έως 3,47)
|
Παράμετρος |
Σύμβολο |
Λ. |
Τύπος |
Max |
Μονάδα |
Σημείωση |
|
Ποσοστό στοιχείων ανά κανάλι |
|
- |
10.3125 |
11.2 |
GBP |
|
|
Κατανάλωση ισχύος |
|
- |
2.5 |
3.5 |
W |
|
|
Ρεύμα ανεφοδιασμού |
Icc |
|
0,75 |
1.0 |
Α |
|
|
Έλεγχος I/O τάση-υψηλός |
VIH |
2.0 |
|
Vcc |
Β |
|
|
Έλεγχος I/O τάση-χαμηλός |
VIL |
0 |
|
0,7 |
Β |
|
|
Λοξή κίνηση διά-καναλιών |
TSK |
|
|
150 |
CP |
|
|
Διάρκεια RESETL |
|
|
10 |
|
Εμείς |
|
|
RESETL de-βεβαιώνει το χρόνο |
|
|
|
100 |
κα |
|
|
Δύναμη εγκαίρως |
|
|
|
100 |
κα |
|
|
Συσκευή αποστολής σημάτων |
||||||
|
Ενιαία τελειωμένη ανοχή τάσης παραγωγής |
|
0,3 |
|
4 |
Β |
1 |
|
Κοινή ανοχή τάσης τρόπου |
|
15 |
|
|
MV |
|
|
Διαβιβάστε την τάση διαφοράς εισαγωγής |
VI |
150 |
|
1200 |
MV |
|
|
Διαβιβάστε τη σύνθετη αντίσταση διαφοράς εισαγωγής |
ZIN |
85 |
100 |
115 |
|
|
|
Εξαρτώμενη εισαγωγή Jitter στοιχείων |
DDJ |
|
0,3 |
|
UI |
|
|
Δέκτης |
||||||
|
Ενιαία τελειωμένη ανοχή τάσης παραγωγής |
|
0,3 |
|
4 |
Β |
|
|
Τάση διαφοράς παραγωγής Rx |
Vo |
370 |
600 |
950 |
MV |
|
|
Άνοδος παραγωγής Rx και τάση πτώσης |
Tr/Tf |
|
|
35 |
CP |
1 |
|
Συνολικό Jitter |
TJ |
|
0,3 |
|
UI |
|
Επισκόπηση
Τα κεντρικά μήκη κύματος των 4 καναλιών CWDM είναι 1271, 1291, 1311 και 1331nm ως μέλη του πλέγματος μήκους κύματος CWDM που καθορίζεται στο ITU-τ G694.2. Περιέχει έναν διπλό συνδετήρα LC για την οπτική διεπαφή και έναν συνδετήρα καρφιτσών 38 για την ηλεκτρική διεπαφή. Για να ελαχιστοποιήσει την οπτική διασπορά στο μεγάλης απόστασης σύστημα, η single-mode ίνα (SMF) πρέπει να εφαρμοστεί σε αυτήν την ενότητα.
Διαγνωστική διεπαφή ελέγχου
Η ψηφιακή λειτουργία ελέγχου διαγνωστικών είναι διαθέσιμη σε όλο QSFP+ LR4. Μια τμηματική διεπαφή 2 καλωδίων παρέχει το χρήστη στην επαφή με την ενότητα. Η δομή της μνήμης παρουσιάζεται στη ροή. Το διάστημα μνήμης τακτοποιείται σε μια χαμηλότερη, ενιαία σελίδα, χώρος διευθύνσεων 128 ψηφιολέξεων και των πολλαπλάσιων ανώτερων σελίδων χώρου διευθύνσεων. Αυτή η δομή επιτρέπει την έγκαιρη πρόσβαση στις διευθύνσεις στη χαμηλότερη σελίδα, όπως Interrupt οι σημαίες και τα όργανα ελέγχου. Οι λιγότερες καταχωρήσεις χρονικής κρίσιμης στιγμής, όπως οι τμηματικές τοποθετήσεις πληροφοριών ταυτότητας και κατώτατων ορίων, είναι διαθέσιμες με την επίλεκτη λειτουργία σελίδων. Η διεύθυνση διεπαφών χρησιμοποιούμενη είναι A0xh και χρησιμοποιείται κυρίως γιατί τα χρονικά κρίσιμα στοιχεία όπως διακόπτουν το χειρισμό προκειμένου να επιτραπεί διαβασμένη για όλα τα στοιχεία σχετικά με διακόπτουν την κατάσταση. Αφότου διακόψτε, διεθνής έχει βεβαιωθεί, ο οικοδεσπότης μπορεί να διαβάσει έξω τον τομέα σημαιών για να καθορίσει το επηρεασθε'ντες κανάλι και τον τύπο σημαίας.
Διάγραμμα φραγμών πομποδεκτών
Ανάθεση καρφιτσών
Διαταγή των πληροφοριών
|
Αριθμός μερών |
Περιγραφή |
|
Lnk-qsfp-IR4 |
40G QSFP+ 1310nm 2KM IR4 LC |
