Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| λέξεις κλειδιά: | ενότητα πομποδεκτών οπτικών ινών | Ποσοστό στοιχείων: | 100Gbps |
|---|---|---|---|
| Παροχή ηλεκτρικού ρεύματος: | Ενιαίο 3.3V | Συνδετήρας: | Διπλός συνδετήρας LC |
| Απόσταση μετάδοσης: | 40km | Υποστήριξη: | Μπροστινή διόρθωση λάθους |
| Υψηλό φως: | 3.3V πομποδέκτης οπτικών ινών,πομποδέκτης 40KM οπτικών ινών,Διπλός LC 100G QSFP28 πομποδέκτης SMF |
||

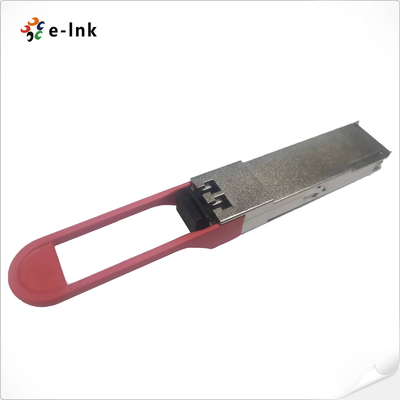

Ενότητα εμπορικό 100G 40KM ενιαίος τρόπος διπλό LC οπτικών ινών πομποδεκτών QSFP28
100G πλεονεκτήματα πομποδεκτών οπτικής ίνας
►Συνολικό εύρος ζώνης > 100Gbps
►Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
►Ενσωματωμένο WDM του τοπικού LAN TOSA/ROSA μέχρι και 40 χλμ προσιτότητας άνω των SMF με FEC (30km χωρίς FEC)
►Υποχωρητικός με IEEE 802.3-2012 πρόταση 88 τυποποιημένο IEEE 802.3bm caui-4 τσιπ στα ηλεκτρικά τυποποιημένα ITU-τ G.959.1-2012-02 πρότυπα ενότητας
Επισκόπηση
Το T8PLHG30D σχεδιάζεται με το τύπο, την οπτική/ηλεκτρική σύνδεση και την ψηφιακή διαγνωστική διεπαφή σύμφωνα με την πολλών πηγών συμφωνία QSFP28 (MSA). Έχει ως σκοπό να ικανοποιήσει τους πιό σκληρούς εξωτερικούς λειτουργούντες όρους συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας και της παρέμβασης της EMI. Η ενότητα προσφέρει την πολύ υψηλή ολοκλήρωση λειτουργίας και χαρακτηριστικών γνωρισμάτων, προσιτή μέσω μιας two-wire τμηματικής διεπαφής.
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ = βολτ 0 έως 70 °C, VCC = 3,13 έως 3,47)
|
Παράμετρος |
Σύμβολο |
Λ. |
Τύπος |
Max |
Μονάδα |
Σημείωση |
||
|
Ποσοστό στοιχείων ανά κανάλι |
|
- |
25.78125 |
|
GBP |
|
||
|
Κατανάλωση ισχύος |
|
- |
3.6 |
5 |
W |
|
||
|
Ρεύμα ανεφοδιασμού |
Icc |
|
1.1 |
1.5 |
Α |
|
||
|
Έλεγχος I/O τάση-υψηλός |
VIH |
2.0 |
|
Vcc |
Β |
|
||
|
Έλεγχος I/O τάση-χαμηλός |
VIL |
0 |
|
0,7 |
Β |
|
||
|
Λοξή κίνηση διά-καναλιών |
TSK |
|
|
35 |
CP |
|
||
|
Διάρκεια RESETL |
|
|
10 |
|
Εμείς |
|
||
|
RESETL de-βεβαιώνει το χρόνο |
|
|
|
100 |
κα |
|
||
|
Δύναμη εγκαίρως |
|
|
|
100 |
κα |
|
||
|
Συσκευή αποστολής σημάτων |
||||||||
|
Ενιαία τελειωμένη ανοχή τάσης παραγωγής |
|
0,3 |
|
Vcc |
Β |
1 |
||
|
Κοινή ανοχή τάσης τρόπου |
|
15 |
|
|
MV |
|
||
|
Διαβιβάστε την τάση διαφοράς εισαγωγής |
VI |
150 |
|
1200 |
MV |
|
||
|
Διαβιβάστε τη σύνθετη αντίσταση διαφοράς εισαγωγής |
ZIN |
85 |
100 |
115 |
|
|
||
|
Εξαρτώμενη εισαγωγή Jitter στοιχείων |
DDJ |
|
0,3 |
|
UI |
|
||
|
Δέκτης |
||||||||
|
Ενιαία τελειωμένη ανοχή τάσης παραγωγής |
|
0,3 |
|
4 |
Β |
|
||
|
Τάση διαφοράς παραγωγής Rx |
Vo |
370 |
600 |
950 |
MV |
|
||
|
Άνοδος παραγωγής Rx και τάση πτώσης |
Tr/Tf |
|
|
35 |
CP |
1 |
||
|
Συνολικό Jitter |
TJ |
|
0,3 |
|
UI |
|||
Μηχανικές διαστάσεις
Διαταγή των πληροφοριών
|
Αριθμός μερών |
Περιγραφή προϊόντων |
|
Lnk-qsfp28-ER4 |
100G QSFP28 1310nm 40km ER4 LC Lite |
