Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
λέξεις κλειδιά: | Εμπορικός οπτικός πομποδέκτης SFP | Ποσοστό στοιχείων: | 400GB Ethernet |
---|---|---|---|
Συνδετήρας: | MPO12 συνδετήρας | Απόσταση μετάδοσης: | 2km |
Μήκος κύματος: | 1310nm | Λειτουργούσα θερμοκρασία: | 0°C ~ 70°C |
Υψηλό φως: | MPO12 πομποδέκτης συνδετήρων 400G DR4,Πομποδέκτης οπτικών ινών 400G DR4,Ενότητα πομποδεκτών 2KM QSFP |

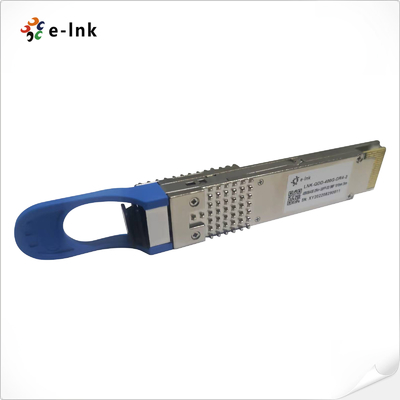

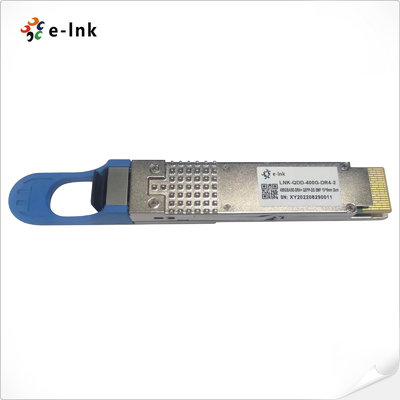

Συνδετήρας πομποδεκτών MPO12 ενότητας 400GBASE-DR4 qsfp-dd 1310nm 2KM οπτικών ινών
πλεονεκτήματα πομποδεκτών 400G QSFP
►Υποχωρητικός με τα πρότυπα IEEE802.3bs:
- 400gaui-8 ηλεκτρική διεπαφή
►Υποχωρητικός με IEEE 802.3cu τα πρότυπα:
- οπτική διεπαφή 4x 100GBASE-FR1
►Υποχωρητικός με την περιστροφή 5,1 qsfp-dd MSA HW
- Τύπος - κατοικία 2 με το συνδετήρα mpo-12
►Υποχωρητικός με την περιστροφή 4,0 qsfp-dd CMIS
Οπτικές προδιαγραφές συσκευών αποστολής σημάτων
Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Χαρακτηριστικός |
Μέγιστο. |
Μονάδα |
Σημειώσεις |
Μήκος κύματος |
λC |
1304.5 |
1311 |
1317.5 |
NM |
|
Δευτερεύουσα αναλογία καταστολής τρόπου |
SMSR |
30 |
- |
- |
DB |
|
Μέση δύναμη έναρξης, κάθε πάροδος |
AOPL |
-3.1 |
- |
4 |
dBm |
1 |
Εξωτερικό οπτικό εύρος διαμόρφωσης (OMAouter), κάθε πάροδος |
TOMA |
- |
- |
4.2 |
dBm |
|
Εξωτερικό οπτικό εύρος διαμόρφωσης (OMAouter) κάθε πάροδος: για 1.4≤TDECQ≤3.4dB |
TOMA |
-0.1 – 1,5 + TDECQ |
- |
- |
dBm |
|
Συσκευή αποστολής σημάτων και περάτωση ματιών διασποράς για PAM4 (TDECQ), κάθε πάροδος |
TDECQ |
- |
- |
3.4 |
DB |
|
Περάτωση ματιών συσκευών αποστολής σημάτων για PAM4 (TECQ) |
TECQ |
- |
- |
3.4 |
DB |
|
| TDECQ - TECQ | |
- |
- |
- |
2.5 |
DB |
|
Πέρα από/κάτω από-βλαστός |
- |
- |
- |
22 |
% |
|
Εξόρμηση δύναμης συσκευών αποστολής σημάτων |
- |
- |
- |
2 |
dBm |
|
Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος |
ΛΙΜΟΚΟΝΤΌΡΟΣ |
- |
- |
-15 |
dBm |
|
Αναλογία εξάλειψης, κάθε πάροδος |
ER |
3.5 |
- |
- |
DB |
|
RIN17,1OMA |
RIN |
- |
- |
-136 |
dB/Hz |
|
Οπτική ανοχή επιστροφής απώλειας |
ORL |
- |
- |
17.1 |
DB |
|
Συντελεστής ανάκλασης συσκευών αποστολής σημάτων |
TR |
- |
- |
-26 |
DB |
|
Χρόνος μετάβασης συσκευών αποστολής σημάτων |
Tt |
- |
- |
17 |
CP |
Οπτικές προδιαγραφές δεκτών
Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Χαρακτηριστικός |
Μέγιστο. |
Μονάδα |
Σημειώσεις |
Μήκος κύματος |
λC |
1304.5 |
1311 |
1317.5 |
NM |
|
Κατώτατο όριο ζημίας, κάθε πάροδος |
AOPD |
5 |
- |
- |
dBm |
|
Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος |
AOPR |
-7.1 |
- |
4 |
dBm |
1 |
Λάβετε τη δύναμη (OMAouter), κάθε πάροδος |
ΟΜΆΡ |
- |
- |
4.2 |
dBm |
|
Συντελεστής ανάκλασης δεκτών |
RR |
- |
- |
-26 |
DB |
|
Ευαισθησία δεκτών (OMAouter), κάθε πάροδος για TECQ <1> για 1.4≤TECQ≤3.4dB |
SOMA |
- |
|
-4.5 -5.9+TECQ |
dBm |
|
Τονισμένη ευαισθησία δεκτών (OMAouter), κάθε πάροδος |
SRS |
- |
- |
-2.5 |
dBm |
2 |
Όροι της τονισμένης δοκιμής ευαισθησίας δεκτών |
- |
- |
|
- |
|
|
Τονισμένη περάτωση ματιών για PAM4 (SECQ) |
- |
- |
3.4 |
- |
DB |
Ορισμοί καρφιτσών
Διαταγή των πληροφοριών
Αριθμός μερών. |
Εφαρμογή |
Ποσοστό στοιχείων |
Πηγή λέιζερ |
Τύπος ινών |
Lnk-qdd-400g-dr4-2 |
400GBASE-DR4+ |
400GB Ethernet |
EML |
Ενιαία ίνα τρόπου |
