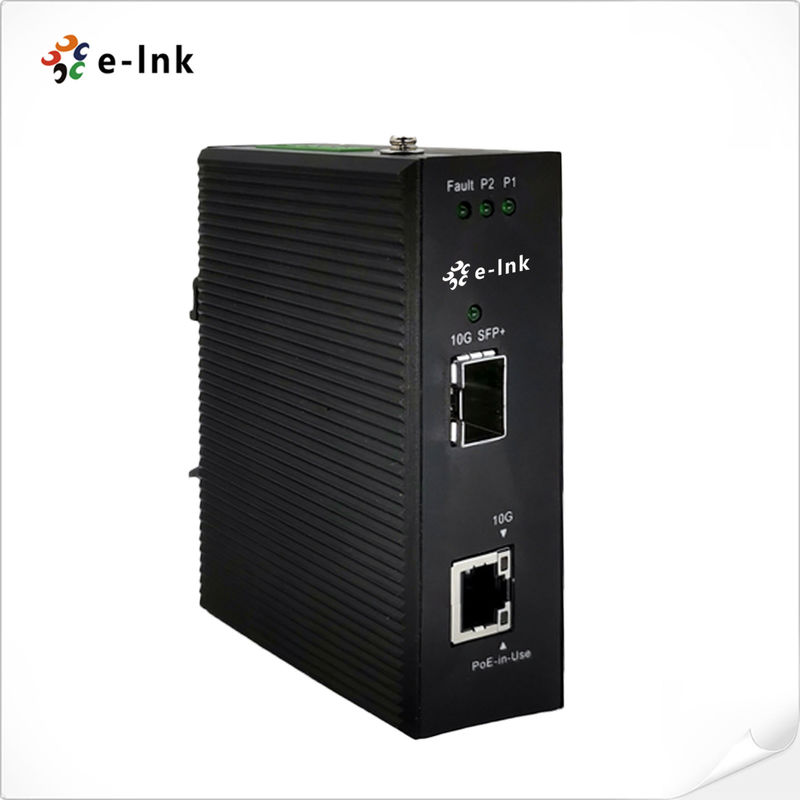

10G SFP+ σε Multi-Gigabit PoE++ Converter 90W Industrial Media Bridge
Επισκόπηση
Το E-link LNK-10GHP Series είναι μια επόμενης γενιάς βιομηχανικής κλάσης 10G SFP+ σε Multi-Gigabit
PoE++ Media Converter, σχεδιασμένο για να παρέχει εξαιρετικά υψηλό εύρος ζώνης και ισχυρή έξοδο PoE++
(έως 90W) για προηγμένες συσκευές δικτύωσης. Σχεδιασμένο για κρίσιμες αναπτύξεις όπως Wi-Fi
6 access points, backbones επιτήρησης και edge computing, εξασφαλίζει απρόσκοπτη μεταφορά δεδομένων και ενέργειας
σε σκληρά βιομηχανικά περιβάλλοντα.
Συμπαγές, χωρίς ανεμιστήρα και με βαθμό προστασίας IP40, παρέχει απόδοση 10G με ευέλικτη συμβατότητα πολλαπλών ταχυτήτων
(10G/5G/2.5G/1G/100M), μαζί με διπλή είσοδο τροφοδοσίας DC για αδιάλειπτη λειτουργία.
Χαρακτηριστικά
10G SFP+ σε 10G/5G/2.5G/1G/100M RJ45 έξυπνη μετατροπή
IEEE 802.3bt PoE++ έως 90W για PDs υψηλής ισχύος (Wi-Fi 6 APs, κάμερες PTZ, κ.λπ.)
Συμπαγές περίβλημα αλουμινίου χωρίς ανεμιστήρα, με βαθμό προστασίας IP40 για βιομηχανική αξιοπιστία
Λειτουργία σε μεγάλο εύρος θερμοκρασιών από -40°C έως +80°C
Διπλές είσοδοι τροφοδοσίας 44–57VDC με προστασία αντίστροφης πολικότητας
Εγκατάσταση σε ράγα DIN & τοίχο ευελιξία για διάφορες εγκαταστάσεις
Υψηλής ταχύτητας υλικό μεταγωγής 20Gbps με απόδοση μη αποκλεισμού
Ολοκληρωμένη προστασία ESD και υπέρτασης, σύμφωνα με CE/FCC/RoHS
Τεχνικοί Δείκτες
| Ethernet |
| Πρότυπα: |
IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3bz 2.5G/5GBASE-T |
| IEEE 802.3an 10GBASE-T |
| IEEE 802.3ae 10Gbps Ethernet |
| IEEE 802.3x Full-Duplex Flow Control |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| IEEE 802.3bt 4-pair Power over Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| Έλεγχος ροής: |
IEEE 802.3x pause frame για full duplex |
| Υλικό μεταγωγής: |
20Gbps/non-blocking |
| Καλώδια δικτύου |
10G/5G/2.5G/1G/100M Base-T:
10G - Cat 6A/7
5G - Cat 6/6A/7
2.5G/1G - Cat 5e/6/6A/7
100M – Cat 5/5e/6/6A/7
Cat 5/5e/6/6A/7 UTP cable (max 100 meters)
EIA/TIA-568 100-ohm STP (max 100 meters)
10GBase-LR/SR/BX:
50/125um ή 62.5/125um multi-mode fiber optic cable, up to 300m
9/125um single-mode fiber optic cable, up to 80km
|
| Διασύνδεση |
| Σύνδεσμος: |
1 x 10G/5G/2.5G/1G/100M Base-T RJ45 interface with IEEE 802.3bt PoE++ injector function |
| Οπτική θύρα: |
1 x 10GBase-X SFP+ interface |
| PoE (Power over Ethernet) |
| Πρότυπο: |
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Power over Ethernet Plus Plus
|
| Θύρα: |
RJ45 |
| Έξοδος ισχύος PoE: |
802.3bt PoE++ : 90W |
| Τύπος τροφοδοσίας PoE: |
End-span + mid-span |
| Αντιστοίχιση ακίδων τροφοδοσίας: |
End-span: 1/2 (-), 3/6 (+);
mid-span: 4/5 (+), 7/8 (-)
|
| Προϋπολογισμός ισχύος PoE: |
90 watts@44~57V DC input |
| Περιβαλλοντικές συνθήκες |
| Θερμοκρασία λειτουργίας: |
-40°C to 80°C (-40°F to 176°F) |
| Θερμοκρασία αποθήκευσης: |
-40°C to 85°C (-40°F to 185°F) |
| Σχετική υγρασία: |
5% to 95% non-condensing |
| MTBF |
> 100,000 hrs |
| Ηλεκτρικά και Μηχανικά |
| Είσοδος ρεύματος: |
44~57VDC (Terminal Block) |
| Κατανάλωση ρεύματος: |
System ON without loading: 48V DC: 4.36W
Full loading with PoE++: 48V DC: 98W
|
| Υπερφόρτωση εισόδου ρεύματος: |
Automatic Resettable |
| Αντίστροφη πολικότητα: |
Present |
| Διαστάσεις (ΠxΒxΥ): |
3.03 x 1.48 x 4.21 in (77 x 37.5 x 107mm) |
| Βάρος: |
270g |
| Περίβλημα: |
Aluminum Case |
| Επιλογές τοποθέτησης: |
DIN-Rail and Wall-Mount |
| Ενδείξεις LED: |
| P1/P2: |
Power Status |
| Fault: |
Fault Alarm |
| 10G: |
10G Ethernet Link Status |
| 10G SFP+: |
10G SFP+ Link Status |
| Κανονιστικές εγκρίσεις |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, Class A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Πληροφορίες παραγγελίας
| Μοντέλο |
Περιγραφή |
| LNK-GY10GP-SFP |
Industrial 10GBase-X SFP+ to 10G/5G/2.5G/1G/100M Base-T 802.3bt PoE++ Media Converter |
| Επιλογές SFP+ |
► SFP+ option. Please select your SFP on our SFP Options Page (Industrial SFP). |
| ► SFP+ module is to be purchased separately. |
| Επιλογές τοποθέτησης |
► Default DIN-Rail Bracket installed; |
| Επιλογές τροφοδοσίας |
► 120W/2.5A 48VDC DIN-Rail Power Supply. Open Wire for Terminal Block. |
|
► Power Supply is to be purchased separately
|

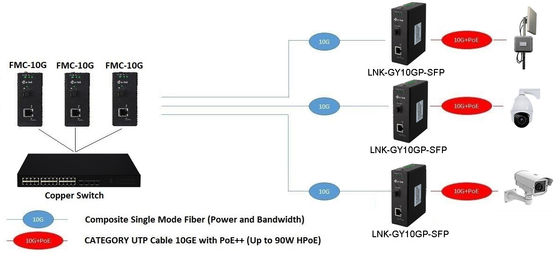

Εφαρμογή
Μέθοδος 1: Μονής όψης - επέκταση της εμβέλειας ενός οπτικού διακόπτη.
Μέθοδος 2: Διπλής όψης - επέκταση της εμβέλειας ενός διακόπτη που βασίζεται σε χαλκό.
