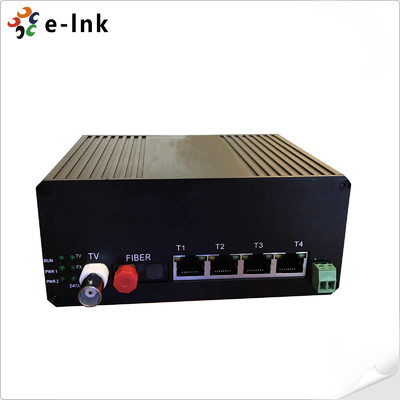

Ανθεκτικός 4-Port Fast Ethernet + Βίντεο + RS485 + 1G Fiber Industrial Switch
Σύνοψη
ΗΗ σειρά E-link LNK-GY4E1V1Dείναιφυσικά απομονωμένος βιομηχανικός διακόπτης Ethernetότι
ενσωματώνει4x10/100M Ethernet,1xΒίντεο,1xRS485, και1xGigabit fiber uplinkγια ασφαλή και
αποτελεσματική μετάδοση δεδομένων σε πολλαπλά ανεξάρτητα δίκτυα.
Κατασκευασμένο για απαιτητικές βιομηχανικές εφαρμογές, επιτρέπειΤαυτόχρονη λειτουργία ιδιωτικών και δημόσιων
Δίκτυαχωρίς παρεμβολές, ιδανικό γιαπαρακολούθηση βίντεο, αυτοματοποίηση και εύρος ζώνης DSLAM
επέκταση.
Περιβάλλεται από έναΚέλυφος από αλουμίνιο με βαθμολογία IP40, εξασφαλίζειυψηλή αξιοπιστία,υπερβολική ισχύς, καισταθερό
λειτουργίααπό-40°C έως +85°Cσε δύσκολα περιβάλλοντα.
Χαρακτηριστικά
4x10/100M απομονωμένες θύρες Ethernetμε αυτόματη διαπραγμάτευση και αυτόματη MDI/MDI-X
Ειδική είσοδος αναλογικού βίντεο 1xBNCγια παρακολούθηση σε πραγματικό χρόνο
1xRS485 κανάλι δεδομένωνγια τη μετάδοση σήματος ελέγχου
1xGigabit fiber uplinkΥποστήριξη multimode και single-mode έως 80km
Απομόνωση φυσικού δικτύουγια την ενίσχυση της ασφάλειας των δεδομένων και της προστασίας από το EMI
Επαναχρεωτική διπλή είσοδος ισχύος 24V συνεχούς ρεύματοςμε προστασία από υπερφόρτωση και πολικότητα
Κουτί από αλουμίνιο με βαθμολογία IP40, χωρίς ανεμιστήρα και συμπαγές για βιομηχανική χρήση
Ευρεία θερμοκρασία λειτουργίαςαπό -40°C έως +85°C, υποστηρίζει τοποθέτηση DIN-Rail/στοίχου
Συμμορφώνεται με τα βιομηχανικά πρότυπα EN50155, NEMA TS-2 και IEC
Τεχνικοί δείκτες
| Παράμετρος |
Προδιαγραφές |
| Λιμένες |
1 x θύρα Gigabit Fiber (FC προεπιλεγμένη)
4 x 10/100M θύρα Ethernet με φυσική απομόνωση για κοινή ταχύτητα 100M
1 x Αναλογικό Βίντεο
1 x RS485 Επιστροφή δεδομένων
|
| Φυσικά χαρακτηριστικά |
Υλικό από κράμα αλουμινίου με προστασία IP40
Μέγεθος: 138 mm ((L) X 112 mm ((W) X 60 mm ((H)
Βάρος: 690g
Εγκατάσταση: Εγκατάσταση σε σιδηρόδρομο, Εγκατάσταση στον τοίχο
|
| Διασύνδεση |
4 θύρες RJ45
Συμμόρφωση με την IEEE802.3, IEEE802.3u, 10/100Base-T(X)
10/100Base-T(X) αυτόματη ταχύτητα διαπραγμάτευσης
Λειτουργία πλήρους/μισής διπλής λειτουργίας
Αυτόματη σύνδεση MDI-MDI-X
Μέχρι 100M Cat-5 απόσταση μετάδοσης
1 Λιμάνι BNC
Φόρμα βίντεο PAL/NTSC/SECAM
Αντίσταση βίντεο 75Ω
1 Πύλη δεδομένων
Μορφή δεδομένων RS485
1 Λιμενική θύρα
Συμμόρφωση με την IEEE802.3u, 1000Base-FX
Ποσοστό: 1000Mbps
μήκος κύματος: 1310nm/1550nm
Μέχρι 500 m απόσταση μετάδοσης με πολλαπλές λειτουργίες
Μέχρι 20km,40km,60km,80km απόσταση μετάδοσης με μονό τρόπο
Διασύνδεση SC/ST/FC προαιρετική
|
| Δύναμη |
Η τάση εισόδου: 24VDC ((18-36VDC), περιττές διπλές εισόδους
Εισερχόμενο ρεύμα: <0,5A @ 24VDC
Προστασία από υπερφόρτωση ρεύματος: Υποστήριξη
Προστασία αντίστροφης πολικότητας: Υποστήριξη
Προστασία των περιττών: Υποστήριξη
Σύνδεση: τερματικά τεμάχια 6 πινών
|
| Περιβαλλοντικά όρια |
Θερμοκρασία λειτουργίας: -40°C-85°C
Θερμοκρασία αποθήκευσης: -40°C-85°C
Σχετική υγρασία περιβάλλοντος: 5%-95% (μη συμπυκνωτική)
|
| Εγκρίσεις |
Ασφάλεια:
UL 60950-1
ΕΜΕ:
Το τμήμα 15 του FCC, υπομέρος Β, κατηγορία Α, EN 55022 κατηγορία Α
ΕΣΜ:
• EN61000-4-2 (ESD), Επίπεδο 3
• EN61000-4-3 (RS), Επίπεδο 3
• EN61000-4-4 (EFT), Επίπεδο 3
• EN61000-4-5 (Περισσότερη ένταση), Επίπεδο 3
• EN61000-4-6 (CS), Επίπεδο 3
• EN61000-4-8, Επίπεδο 3
Σοκ: IEC 60068-2-27
Ελεύθερη πτώση: IEC 60068-2-32
Δονήσεις: IEC 60068-2-6
Βιομηχανία: IEC61000-6-2
Σιδηρόδρομος: EN50155, EN50121-4
Οδική κυκλοφορία: NEMA TS-2
|
| Εγγύηση |
5 έτη |

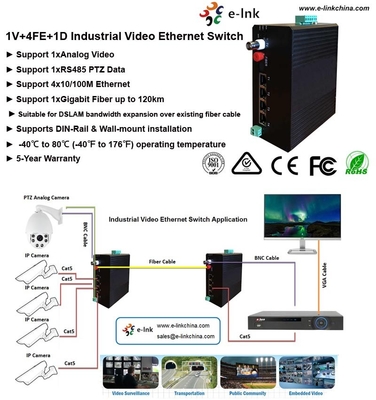

Εφαρμογή
