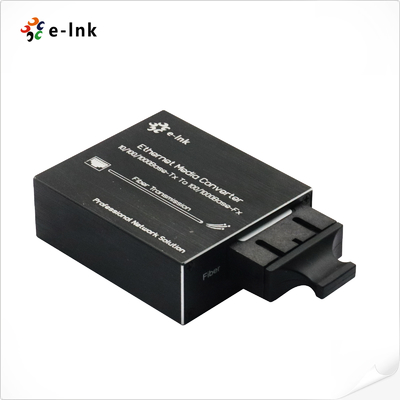

Μετατροπέας μέσων Ethernet Microtype 10/100/1000Base-Tx σε 100/1000Base-Fx
Επισκόπηση
Οι μετατροπείς μέσων Gigabit Ethernet 10/100/1000Mbps της σειράς LNK-M3011 χρησιμοποιούν μεταγωγή
τεχνολογία για απρόσκοπτη μετατροπή μέσων χαλκού σε οπτικές ίνες. Συμβατοί με τα πρότυπα IEEE 802.3, 802.3u, 802.3z,
και 802.3ab, γεφυρώνουν το χάσμα μεταξύ:
- Χαλκού (RJ-45): Ηλεκτρικά σήματα 10Base-T, 100Base-TX και 1000Base-T μέσω στριμμένου ζεύγους.
- Οπτικών ινών (SFP): Οπτικά σήματα 100Base-SX/LX και 1000Base-SX/LX.
Αυτή η μετατροπή επεκτείνει σημαντικά την εμβέλεια του δικτύου, ξεπερνώντας τον περιορισμό των 100 μέτρων του χάλκινου
καλωδίωσης για την υποστήριξη αποστάσεων έως και 20km (και έως 120km μέγιστο, ανάλογα με τον τύπο της ίνας και
οπτικά). Οι μετατροπείς είναι ευέλικτοι, υποστηρίζοντας τη λειτουργία μέσω:
- Διπλής ίνας πολλαπλών τρόπων
- Διπλής ίνας μονής λειτουργίας
- Μονής ίνας μονής λειτουργίας
Βασικά χαρακτηριστικά & Πλεονεκτήματα:
Συμπαγής & Ενσωματωμένος Σχεδιασμός: Το εξαιρετικά συμπαγές μέγεθος διευκολύνει την εύκολη εγκατάσταση και την απρόσκοπτη
ενσωμάτωση σε άλλο εξοπλισμό ή σε περιβάλλοντα με περιορισμένο χώρο.
Συμβατότητα Ίνας Διπλής Ταχύτητας:** Υποστηρίζει λειτουργία 100Mbps και 1000Mbps στη θύρα ίνας,
εξασφαλίζοντας ευρεία συμβατότητα με διάφορες συσκευές δικτύου.
Εκτεταμένη Εμβέλεια: Μετατρέπει συνδέσεις χαλκού μικρής εμβέλειας (100m) σε συνδέσεις ίνας μεγάλης εμβέλειας (έως
120km).
Χαρακτηριστικά
► 1 θύρα 10/100/1000BASE-T RJ45 με λειτουργία αυτόματου MDI / MDI-X
► 1 θύρα SC, διπλής λειτουργίας 100Base-FX ή 1000Base-X (αυτόματη ανίχνευση)
► Σχεδιασμός Microtype
► Υποστήριξη full-duplex και half-duplex και αυτόματη ανίχνευση
► Υποστήριξη jumbo frame 9k
► Υποστήριξη αυτόματης ανίχνευσης MDI/MDI-X, διευκολύνοντας τη θέση σε λειτουργία και την εγκατάσταση του συστήματος
► Επιλογές σε διπλή ίνα μονής λειτουργίας, διπλή ίνα πολλαπλών τρόπων και μονή ίνα σε μονή λειτουργία
Τεχνικοί Δείκτες
| Παράμετρος |
Προδιαγραφές |
| Τρόπος πρόσβασης |
10/100/1000Mbps Gigabit Ethernet |
| Πρότυπο |
IEEE802.3 10Base-T Ethernet, IEEE802.3u 100Base-TX/FX Fast Ethernet, IEEE802.3ab 1000Base-T , IEEE802.3z 1000Base-SX/LX Gigabit Ethernet |
| Θύρα ίνας |
1 θύρα SC Fiber, διπλής λειτουργίας 100Base-FX ή 1000Base-X (αυτόματη ανίχνευση) |
| Μήκος κύματος |
850nm/1310nm/1550nm |
| Απόσταση μετάδοσης |
Διπλή ίνα πολλαπλών τρόπων: 220m (62.5/125μm)/550m (50/125μm)
Διπλή ίνα μονής λειτουργίας: 20/40/60/80 Km
Μονή ίνα μονής λειτουργίας: 20/40/60/80 Km
Στριμμένα ζεύγη κατηγορίας 5: 100m
|
| Θύρα |
Μία θύρα RJ45: για σύνδεση με στριμμένα ζεύγη STP/UTP cat5/6
Μία οπτική θύρα: Διπλή ίνα πολλαπλών τρόπων: SC (50, 62.5/125μm)
Διπλή ίνα μονής λειτουργίας: SC (9/125μm)
Μονή ίνα μονής λειτουργίας: SC (9/125μm)
|
| Μέσα μετατροπής |
Μετατροπή μέσων |
| LFP |
Δεν υποστηρίζεται |
| BER |
<10-9 |
| MTBF |
100.000 ώρες |

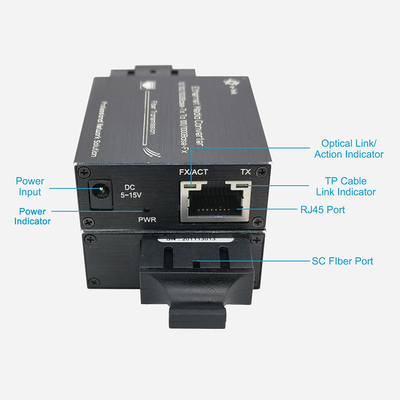

| Ένδειξη LED |
PWR (Τροφοδοσία)
TX (LINK100/1000, ρυθμός καλωδίου TP 100/1000M)
FX/ACT (Ενέργεια οπτικής σύνδεσης / Ενέργεια προώθησης πακέτων καλωδίου TP)
|
| Τροφοδοσία |
DC 5~15V |
| Κατανάλωση ρεύματος |
3W |
| Θερμοκρασία λειτουργίας |
0~45ºC |
| Υγρασία λειτουργίας |
5%~90% |
| Θερμοκρασία διατήρησης |
-40~70ºC |
| Υγρασία διατήρησης |
5% ~ 90% μη συμπυκνωμένη |

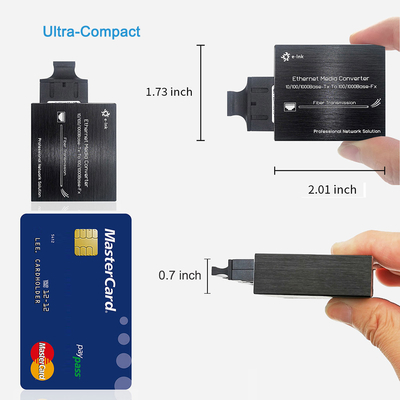

| Διαστάσεις (Π x Β x Υ) |
62 x 44 x 18 mm |
Πληροφορίες παραγγελίας
| Στοιχείο |
Περιγραφή |
|
| |
| LNK-M3011 |
Μετατροπέας μέσων Microtype: 10/100/1000Base-T σε 100/1000Base-F, πολλαπλών τρόπων, 500m, 850nm, SC, αυτόνομος, εξωτερικός μετασχηματιστής ρεύματος |
|
| LNK-M3011-20 |
Μετατροπέας μέσων Microtype: 10/100/1000Base-T σε 100/1000Base-F, μονής λειτουργίας, 20km, 1310nm, SC, αυτόνομος, εξωτερικός μετασχηματιστής ρεύματος |
|
| LNK-M3011S-20 |
Μετατροπέας μέσων Microtype: 10/100/1000Base-T σε 100/1000Base-F, WDM (αμφίδρομη μονή ίνα), 20km, 1310/1550nm, SC, αυτόνομος, εξωτερικός μετασχηματιστής ρεύματος |
|

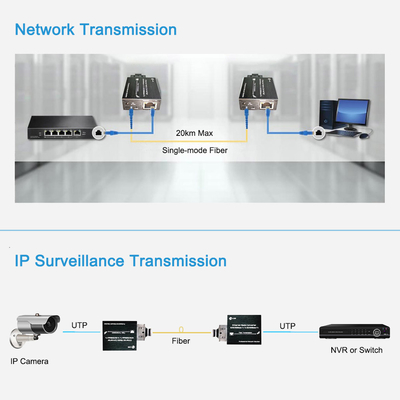

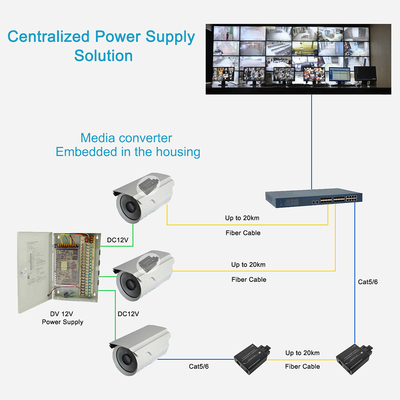

Τυπική εφαρμογή
