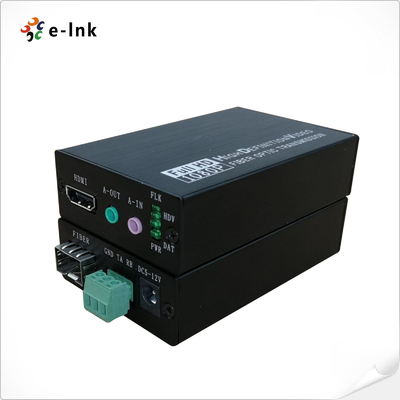

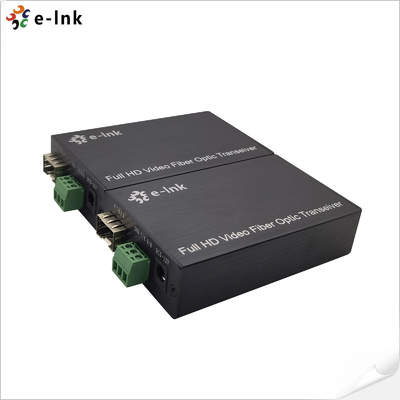

HDMI μέσω Fiber Optic Extender 20 χλμ. με αμφίδρομο ήχο RS232 Control Plug and Play
Σύνοψη
Η σειρά LNK-HF100DA είναι ένα υψηλής απόδοσης HDMI πάνω από οπτική ίνα Extender
Η συσκευή αυτή έχει σχεδιαστεί για επαγγελματική μετάδοση σήματος μεγάλων αποστάσεων.
Μεταδίδει απρόσκοπτα μη συμπιεσμένο βίντεο HDMI, αμφίδρομο στερεοφωνικό ήχο και
RS232 σειριακά δεδομένα μέσω ενός ενιαίου καλωδίου οπτικής ινών, εξασφαλίζοντας εξαιρετικό σήμα
Είναι πλήρως συμβατό με τα HDMI 1.4b, 3D και HDCP
1.4 πρότυπα, που υποστηρίζουν κρυστάλλινες ανάλυσεις έως και 1920*1200@60Hz.
Με την ισχυρή κατασκευή του και την προηγμένη επεξεργασία σήματος, αυτός ο εκτενέστερος παρέχει
Ειδικότερα, η τεχνολογία αυτή παρέχει υψηλή ποιότητα και αξιοπιστία.
απαιτητικές εφαρμογές για την παρακολούθηση της ασφάλειας, τις αίθουσες διοίκησης και ελέγχου,
ψηφιακή σήμανση, και περιβάλλοντα μετάδοσης.
Χαρακτηριστικά
Μεταφορά πολλαπλών σημάτων μεγάλης απόστασης: Δυνατότητα αποστολής μη συμπιεσμένης HDMI,
διμερές στερεοφωνικό ήχο, και σήματα ελέγχου RS232 μέσω ενός ενιαίου καλωδίου οπτικής ινών για
Απόσταση έως 20 χλμ, εξασφαλίζοντας τέλεια ακεραιότητα σήματος.
Υποστήριξη βίντεο υψηλής ανάλυσηςΠαρέχει υψηλής ποιότητας βίντεο με υποστήριξη για
με ανάλυση έως 1920x1200@60Hz, συμπεριλαμβανομένης της εξειδικευμένης συμβατότητας για
1600x1200@60Hz, ιδανικό για τυπικές και επαγγελματικές οθόνες.
Δυστρόφιο κανάλι ήχου: Επιτρέπει την ταυτόχρονη μετάδοση και λήψη
εξωτερικό στερεοφωνικό ήχο, διευκολύνοντας την διαδραστική επικοινωνία για εφαρμογές όπως
Συνεδριακά συστήματα και ηχητική εκπομπή.
Γενική συμμόρφωση με τα πρότυπαΑκολουθεί τις αυστηρές προδιαγραφές HDMI 1.4b 3D και HDCP 1.2
Η Εpiιτροpiή piαρέχει τη δυνατότητα να εpiιτεθεί σε piερισσότερη piεριφερειακή συνεργασία.
το εύρος του εξοπλισμού πηγής και οθόνης.
Προηγμένη διαχείριση EDIDΙδιαιτερότητες
Διαβάστε και διαχειριστείτε τα δεδομένα οθόνης, εξασφαλίζοντας τη σωστή ανάλυση της εξόδου της πηγής και μειώνοντας
Επιπλοκές εγκατάστασης.
Υψηλότερη ακεραιότητα σήματος: Ενσωματώνει σύστημα αυτόματης ρύθμισης που
βελτιστοποιεί συνεχώς το σήμα βίντεο, με αποτέλεσμα εξαιρετικά απαλό, καθαρό,
και σταθερή ποιότητα εικόνας.
Αξιοπιστή προστασία υλικού: Η ενσωματωμένη προστασία ESD στις βασικές διεπαφές διασφαλίζει την
Η συσκευή μπορεί να χρησιμοποιηθεί για την προστασία από ηλεκτροστατικές εκκένωσεις, βελτιώνοντας σημαντικά την αντοχή και την αξιοπιστία της συσκευής
διάφορα περιβάλλοντα.
Ελαφριά Εγκατάσταση: Σχεδιασμένο για πραγματική λειτουργία plug-and-play, επιτρέποντας την άμεση
Εφαρμογή χωρίς την ανάγκη για οδηγούς ή περίπλοκη διαμόρφωση, η οποία εξοικονομεί χρόνο και
μειώνει το κόστος εγκατάστασης.
Τεχνικοί δείκτες
| Παράμετρος |
Περιγραφή |
|
Βίντεο
|
Προδιαγραφές |
HDMI1.4B 3D; HDCP1.4 |
| Μέγιστο ρολόι των pixel |
165MHz |
| Μέγιστη ταχύτητα δεδομένων |
6.75Gbps |
| Συμμόρφωση |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Ειδική υποστήριξη 1600*1200 @60HZ
|
| Συνδετήρας |
Γυναικεία HDMI τύπου Α |
| Αντίσταση |
100Ω |
| Πεδίο των καλωδίων HDMI |
< 5Meter (Αποφασιστικότητα έως 1920*1200@60Hz) |
| Ακουστικό |
Διασύνδεση |
3.5MM εξωτερικό στερεοφωνικό ήχο |
| Μεταδότης |
1Ch Εισφορά + 1Ch Έκδοση |
| Αποδέκτης |
1Ch Εισφορά + 1Ch Έκδοση |
| RS232 |
Διασύνδεση |
Τριχονίδιο τερματικό μπλοκ |
| Ποσοστό Baud |
≤115200bps |
| Οπτικές ίνες |
Διασύνδεση |
Πρότυπο SFP ∆ συνδετήρα LC |
| Τύπος ινών |
Ενιαία λειτουργία |
| Διάστημα κύματος |
850nm/1310nm/1550nm |
| Διάταξη ζώνης διεπαφής |
3Gbps |
| Απόσταση μετάδοσης |
Διαβίβαση@1920*1200@60Hz
Πολυδιάστατες ίνες: < 500M
Μονότροπος ινών: 20 χλμ.
|
| Δείκτης |
Ηλεκτρική τροφοδοσία |
Το προσαρμογέα ισχύος: DC 5~12V |
| Απορρόφηση ισχύος |
MAX 4W |
| Θερμοκρασία |
Δραστηριότητα: -20°C ~ +70°C |
| Υγρασία |
Δραστηριότητα: 5% ~ 90% |
| Μέγεθος (LxWxH) |
92 x 57 x 23 (mm) |
Πληροφορίες παραγγελίας
| Σχήμα |
Περιγραφή |
| LNK-HF100DA |
1Ch HDMI + 1Ch Bidirectional Stereo Audio + 1Ch RS232 over Fiber Optic Extender, LC ((SFP), Πολλαπλής λειτουργίας ίνες, 500m, συμπεριλαμβανομένου 1 πομπού και 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
| Επικαιροποιημένο |
1Ch HDMI + 1Ch Bidirectional Stereo Audio + 1Ch RS232 over Fiber Optic Extender, LC ((SFP), Single-mode fiber, 20km, συμπεριλαμβανομένου 1 πομπού και 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
Εφαρμογή
Αυτό το επαγγελματικό extender οπτικών ινών είναι σχεδιασμένο για περιβάλλοντα
που απαιτούν αξιόπιστη μετάδοση βίντεο υψηλής ευκρίνειας σε μεγάλες αποστάσεις, διαδραστική
Η ειδική διαμόρφωση της διεπαφής του το καθιστά ιδανικό για:
-
Βιομηχανικά συστήματα ελέγχου: Επιτρέπει την κεντρική παρακολούθηση και λειτουργία από
-
που επεκτείνει τις διεπαφές των σταθμών εργασίας ελέγχου σε απομακρυσμένους PLC και HMI μέσω ινών, με
-
RS232 για τον έλεγχο συσκευών και αμφίδρομο ήχο για ιντερκόμ.
-
Εκπομπή & ζωντανή παραγωγή: Διευκολύνει την αξιόπιστη μετάδοση των τροφοδοσιών της κάμερας
-
(HDMI) και αμφίδρομη ηχητική επικοινωνία μεταξύ της σκηνής/πεδίου και του
-
αίθουσα ελέγχου παραγωγής, με σειριακό έλεγχο για κάμερες PTZ.
-
Κέντρα ασφαλείας και παρακολούθησης: Επιτρέπει την ενοποίηση των σημάτων από
-
Απόμακρες ρυθμίσεις ασφαλείας, μετάδοση βίντεο HD από κάμερες, ήχου από το χώρο
-
Μικροφώνων, και RS232 για τον έλεγχο PTZ πίσω σε κεντρικό σταθμό παρακολούθησης.
-
Ψηφιακή σήμανση και εταιρικά δίκτυα AVΔιαχειρίζεται τη διανομή περιεχομένου σε:
-
οθόνες σε μεγάλες πανεπιστημιουπόλεις ή κτίρια, χρησιμοποιώντας RS232 για την ισχύ οθόνης
-
Διαχείριση / ενεργοποίηση / απενεργοποίηση και αμφίδρομος ήχος για συγχρονισμένο ήχο.
-
Ιατρική απεικόνιση και διάγνωσηΕιδικότερα:
-
δεδομένα απεικόνισης από τον διαγνωστικό εξοπλισμό σε προστατευμένα δωμάτια σε τηλεδιάγνωση
-
σταθμούς ελέγχου, διατηρώντας την πιστότητα και συμμόρφωση του σήματος.
-
Η εξ αποστάσεως εκπαίδευση και τα συστήματα συνεδριάσεων: Επεκτείνεται το βίντεο παρουσίασης (HDMI)
-
και υποστηρίζει αμφίδρομο ήχο για συνεδρίες ερωτήσεων και απαντήσεων μεταξύ της κεντρικής αίθουσας και του τηλεχειριστή
-
Αίθουσες υπερχείλισης ή στούντιο ηχογράφησης.
