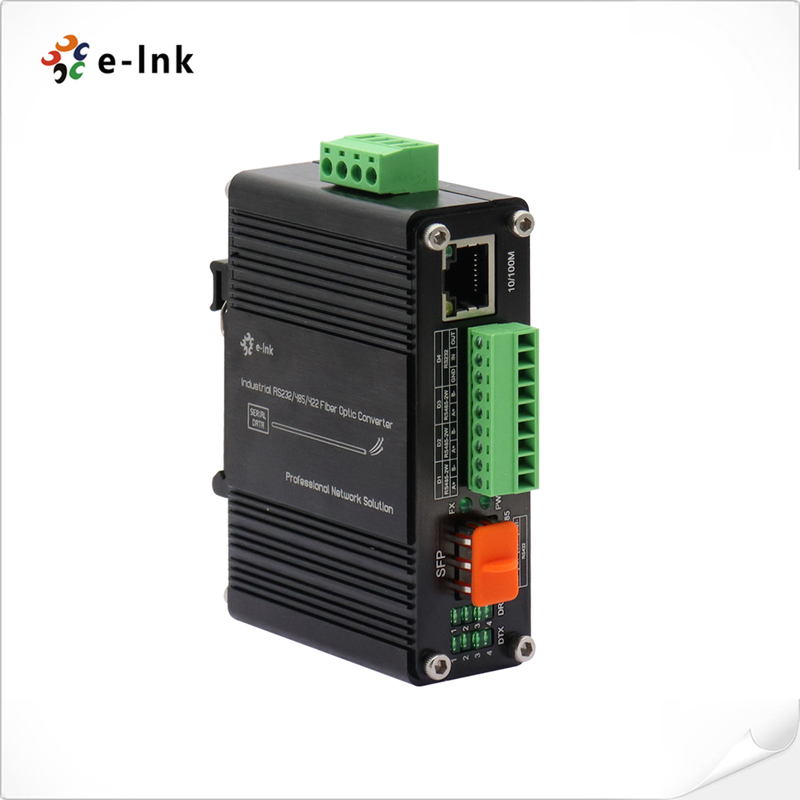

Μίνι Βιομηχανικός Μετατροπέας Μέσων Ethernet 10/100Base-T σε 100Base-X SFP Fiber με 1Ch RS232/RS485/RS422
Επισκόπηση
Το LNK-IMCRS1100-SFP είναι ένας ανθεκτικός μετατροπέας μέσων DIN-rail σχεδιασμένος για βιομηχανικές εφαρμογές,
συνδυάζοντας τη μετατροπή οπτικών ινών με δυνατότητες σειριακής επικοινωνίας σε μια ενιαία σκληρυμένη συσκευή
Βασικά Χαρακτηριστικά:
Υποστήριξη Πολλαπλών Διεπαφών: Μετατρέπει μεταξύ Ethernet 10/100Base-T, οπτικών ινών 100Base-X SFP,
και σειριακών επικοινωνιών RS232/RS485/RS422
Ευέλικτες Επιλογές SFP: Δέχεται διάφορες μονάδες SFP (single-mode/multi-mode,
single/dual fiber) για αποστάσεις έως:
- 2km σε multi-mode fiber
- 80km σε single-mode fiber
Βιομηχανική Αξιοπιστία:
- Εύρος θερμοκρασίας λειτουργίας: -40°C έως +75°C
- Στήριξη DIN-rail για εύκολη εγκατάσταση
- Πληροί τα πρότυπα EN55022
Προηγμένο Δίκτυο:
- Υποστηρίζει λειτουργίες half-duplex και full-duplex
- Μετατρέπει χαλκό σε οπτικές ίνες για απομόνωση σήματος και προστασία EMI
Τυπικές Εφαρμογές:
- Συστήματα βιομηχανικού αυτοματισμού
- Συνδεσιμότητα απομακρυσμένων σειριακών συσκευών
- Επεκτάσεις δικτύου μεγάλης απόστασης
- Εγκαταστάσεις σε σκληρά περιβάλλοντα
Αυτός ο ανθεκτικός μετατροπέας παρέχει αξιόπιστη γεφύρωση επικοινωνίας μεταξύ διαφορετικών τύπων μέσων, ενώ
αντέχει σε απαιτητικές βιομηχανικές συνθήκες.
Χαρακτηριστικά
Διεπαφές Δικτύου:
- 1 × θύρα RJ45 10/100BASE-TX με αυτόματη ανίχνευση MDI/MDI-X
- 1 × υποδοχή SFP 100Base-FX (υποστηρίζει διάφορες μονάδες οπτικών ινών)
- 1 × Σειριακή θύρα πολλαπλών πρωτοκόλλων (RS232/RS485/RS422 επιλέξιμη)
Απόδοση & Συμμόρφωση:
- Λειτουργία full/half-duplex με αυτόματη διαπραγμάτευση
- Συμμορφώνεται με το IEEE 802.3az Energy Efficient Ethernet
- Ενσωματωμένη προστασία υπέρτασης (4kV) και προστασία ηλεκτροστατικής εκκένωσης

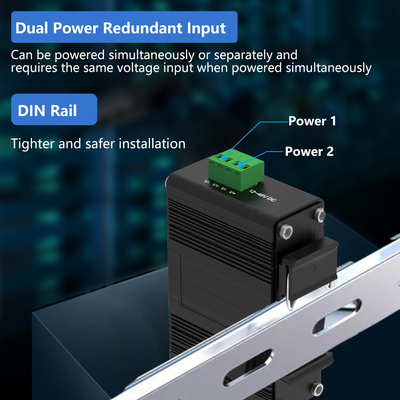

Ισχύς & Εγκατάσταση:
- Είσοδος ισχύος DC ευρέος φάσματος: 12-48VDC (μπλοκ ακροδεκτών)
- Ευέλικτες επιλογές τοποθέτησης: DIN-rail ή επιτοίχια
Περιβαλλοντική Ανθεκτικότητα:
- Βιομηχανική θερμοκρασία λειτουργίας: -40°C έως +75°C (-40°F έως 167°F)
- Εκτεταμένα LED κατάστασης για παρακολούθηση και διάγνωση σε πραγματικό χρόνο
Πρόσθετα Πλεονεκτήματα:
- Συμπαγής, εξοικονόμηση χώρου σχεδιασμός
- Εγκατάσταση χωρίς εργαλεία για ανάπτυξη στο πεδίο
- Αξιόπιστη απόδοση σε σκληρά περιβάλλοντα
Τεχνικοί Δείκτες
| Ethernet |
| Πρότυπα: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Τύπος Επεξεργασίας: |
Store-and-Forward |
| Ρυθμός Φιλτραρίσματος Forward: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Μνήμη Buffer Πακέτων: |
1 Mbit |
| Μέγιστο Μήκος Πακέτου: |
9K Bytes |
| Μέγεθος Πίνακα Διευθύνσεων |
2K MAC Addresses |
| Διεπαφή |
| Θύρα Ethernet: |
1 x RJ45 |
| Οπτική Θύρα: |
1 x SFP 100Base-FX |
| Σειριακή Θύρα |
1 x RS232/RS485/RS422 Βιομηχανικός Τερματικός |
| RS232/RS485/RS422 |
| Σειριακή Διεπαφή |
Βιομηχανικός Τερματικός |

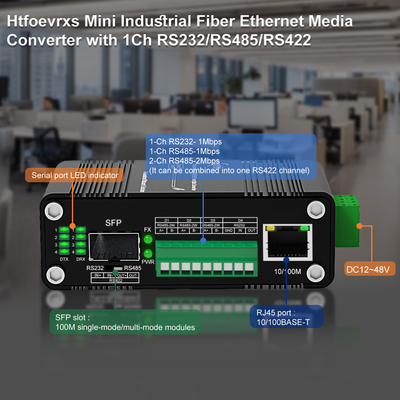

| Θύρες Σήματος |
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H can be grouped into 1Ch High Speed RS422
|
| Baud Rate |
RS485/RS422/RS232:4800-460800 |
| Πρότυπο |
EIA /TIA RS232/485/422 |
| Σειριακή Απόσταση |
RS232: 15 μέτρα, RS485/422: 1000 μέτρα |
| Ρυθμός |
Max 2Mbps |
| RS-232 |
TXD, RXD, GND - Αμφίδρομη |
| RS-485 |
D+, D-, GND - Αμφίδρομη |
| Στατική προστασία |
15KV electric static discharge (ESD) protection |
| Προστασία υπέρτασης |
1500W/sec surge protection |
| Ηλεκτρικά και Μηχανικά |
| Είσοδος Ισχύος: |
12~48VDC, 4-pin terminal block |
| Κατανάλωση Ισχύος: |
3W Max. |
| Διαστάσεις (ΠxΒxΥ): |
95 x 70 x 30 mm |
| Βάρος: |
0.25Kg |
| Περίβλημα: |
Αλουμινένιο Κέλυφος |
| Επιλογές Τοποθέτησης: |
DIN-Rail / Επιτοίχια |
| Ενδείξεις LED |
| PWR: |
Κατάσταση Ισχύος |
| FX: |
Κατάσταση Data LINK |
| 10/100M: |
Κατάσταση Ethernet |
| DTX 1 2 3 4 |
Κατάσταση Σειριακών Δεδομένων |
| DRX 1 2 3 4 |
Κατάσταση Σειριακών Δεδομένων |
| Περιβαλλοντικά |
| Θερμοκρασία Λειτουργίας: |
-40°C έως 75°C (-40°F έως 167°F) |
| Θερμοκρασία Αποθήκευσης: |
-40°C έως 85°C (-40°F έως 185°F) |
| Σχετική Υγρασία: |
5% έως 95% μη συμπυκνωμένη |
| MTBF |
> 200,000 hrs |
| Κανονιστικές Εγκρίσεις |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Πληροφορίες Παραγγελίας
| Μοντέλο |
Περιγραφή |
| LNK-IMCRS1100-SFP |
Μίνι Βιομηχανικός Μετατροπέας Μέσων Ethernet 10/100Base-T σε 100Base-X SFP Fiber με 1Ch RS232/RS485/RS422 |
| Επιλογές SFP |
► Επιλογή SFP. Επιλέξτε το SFP σας στη σελίδα Επιλογών SFP (Βιομηχανικό SFP). |
| ► Η μονάδα SFP πρέπει να αγοραστεί ξεχωριστά. |
| Επιλογές Τοποθέτησης |
► Προεπιλεγμένη βάση DIN-Rail εγκατεστημένη; Η βάση επιτοίχιας στήριξης περιλαμβάνεται. |
| Επιλογές Ισχύος |
► Τροφοδοτικό 24W/1A 24VDC. Ανοιχτό καλώδιο για μπλοκ ακροδεκτών |
| ► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά. |

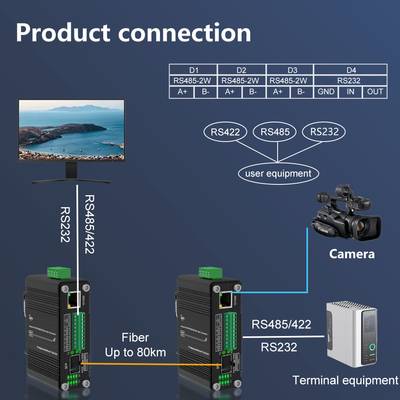

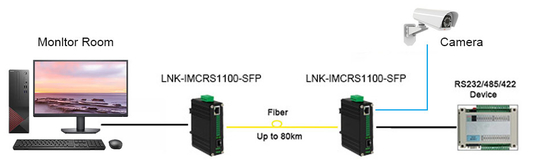

Εφαρμογή
