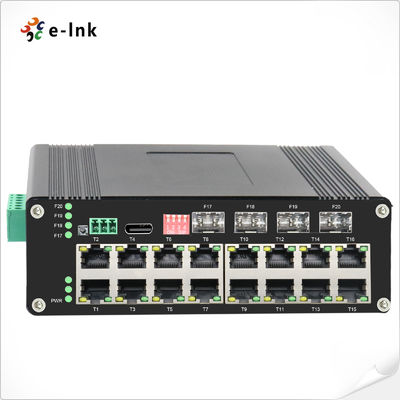

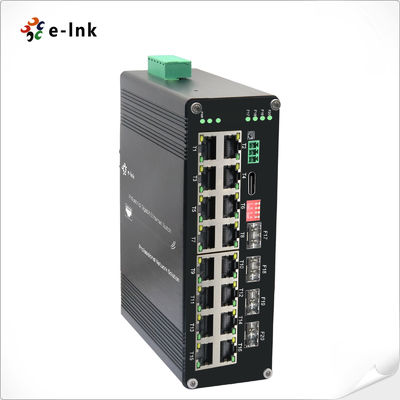

Βιομηχανικός L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Διαχειριζόμενος διακόπτης Ethernet
Γενική εικόνα διαχειριζόμενου διακόπτη Ethernet
Αυτό...Διαχειριζόμενος σκληρυμένος διακόπτης Ethernet L2+είναι εξοπλισμένο με 16 θύρες Gigabit RJ45 (10/100/1000Base-T) που υποστηρίζουν το IEEE 802.3at PoE + και 4 θύρες uplink Gigabit SFP (1000Base-X) για συνδεσιμότητα με ίνες.πλήρης/μισή διπλής λειτουργίαςκαι αυτοκινητοΔοκιμαστικό σήμα, ενώ οι υποδομές SFP υποστηρίζουν ενιαία ή πολλαπλές μορφές ινών, προσφέροντας ευπροσάρμοστες επιλογές ανάπτυξης μεγάλων αποστάσεων.
Σχεδιασμένο για βιομηχανικά και δύσκολα περιβάλλοντα, αυτός ο διαχειριζόμενος διακόπτης PoE παρέχει ενέργεια και δεδομένα μέσω ενός μόνο καλωδίου, μειώνοντας έτσι την πολυπλοκότητα εγκατάστασης για κάμερες IP,σημεία ασύρματης πρόσβασηςΗ προηγμένη διαχείριση L2+ αυτού του προϊόντος, η οποία περιλαμβάνει χαρακτηριστικά VLAN, QoS και ασφαλείας, εξασφαλίζει σταθερή, αποτελεσματική,και ασφαλή απόδοση δικτύου για κρίσιμες εφαρμογές.
Διαχειριζόμενος διακόπτης EthernetΧαρακτηριστικά
Υποστήριξη 16x10/100/1000Base-T + 4x1000Base-X SFP +
10/100/1000Mbps RJ45 Υποστηρίζει πλήρη/μισή διπλή, αυτόματη διαπραγμάτευση, αυτόματη MDI/MDIX
️ συμμόρφωση με το IEEE802.3af/at
Το DIP Switch υποστηρίζει ένα κλειδί VLAN, ένα κλειδί διαχείρισης δαχτυλιδιών, επαναφορά PoE και δίκτυο PoE 250m
Υποστήριξη σύνδεσης θύρας USB-C για εύκολη διαχείριση, χωρίς την ανάγκη πρόσβασης στην σειριακή θύρα RS232
10K Bytes Jumbo Frame
️ IEEE 802.3az Ενεργειακά αποδοτικό Ethernet (EEE)
¢ Πυρηνική θήκη IP40
Υποστηρίζει την εγκατάσταση DIN-Rail
Δοκιμαστική θερμοκρασία
Διαχειριζόμενος διακόπτης EthernetΤεχνικοί δείκτες
| Ethernet |
| Πρότυπα: |
IEEE802.3 10BASE-T |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Δέντρο διάταξης |
| Επιστροφή και ρυθμός φιλτραρίσματος: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Μνήμη μπουφέρα πακέτων: |
12M bits |
| Τύπος επεξεργασίας |
Αποθήκευση και διαβίβαση |
| Διάφρασμα ζώνης του backplane |
110Gbps |
| Μέγιστο μήκος πακέτου: |
10K Bytes Jumbo Frame |
| Μέγεθος πίνακα διευθύνσεων: |
8K διευθύνσεις MAC |
| Διασύνδεση |
| Συνδετήρας: |
16 x RJ45 |
| RS485: |
1 x RS485 (προαιρετικό) |
| Οπτική θύρα: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (για διαχείριση) |
| RS485 σειριακή διεπαφή (προαιρετική) |
| Φυσική διεπαφή |
Τεχνικός τυπικός τερματικός τερματικός τερματικός τερματικός τερματικός |
| Τύπος δεδομένων |
1Ch RS485 Διοπτική |
| Σήματα RS-485 |
Δεδομένα+, Δεδομένα-, GND |
| Απόσταση γραμμής σειράς λιμένα ( χαλκός) |
1000 μέτρα |
| Ποσοστό Baud |
0 ~ 800kbps |
| PoE (Δύναμη μέσω Ethernet) |
| Κανονισμός: |
IEEE 802.3at Δύναμη μέσω Ethernet Plus |
| IEEE 802.3af Δύναμη μέσω Ethernet |
| Λιμάνι: |
RJ45 |
| Καθορισμός πινών ισχύος |
4/5(+), 7/8(-) |
| Προϋπολογισμός του POE: |
Μέχρι 480 watts PoE budget |
| Περιβάλλοννταλ |
| Θερμοκρασία λειτουργίας: |
-40°C έως 80°C (-40°F έως 176°F) |
| Θέρμανση αποθήκευσης: |
-40°C έως 85°C (-40°F έως 185°F) |
| Σχετική υγρασία: |
5% έως 95% μη συμπυκνωτικό |
| ΜΤΠΔ |
> 200 000 ώρες |
| Ηλεκτρική και Μηχανική |
| Δύναμη εισόδου: |
48 ~ 57VDC, Επαναχούμενη ισχύς (6-pin Terminal Block) |
| Καταναλώσεις ενέργειας: |
8W Max.(PoE σε χρήση <480W) |
| Προστασία: |
| Υπερφόρτωση εισόδου ισχύος: |
Αυτόματη επαναφορά |
| Αντίστροφη πολικότητα: |
Σήμερα |
| ΔΕΠ Διακόπτης |
|
Λειτουργία διακόπτη DIP 4 ψηφίων
|
ΔΕΠ |
Λειτουργία |
Ρυθμίσεις |
| SW 1 |
Επικοινωνίες VLAN |
Ενεργοποιημένο |
ΟΦ - Αμετάκλητος |
| SW 2 |
Διαχείριση δακτυλίων |
Ενεργοποιημένο |
ΟΦ - Αμετάκλητος |
| SW 3 (να αναβαθμιστεί) |
Δίκτυο PoE 250m |
Ενεργοποιημένο |
ΟΦ - Αμετάκλητος |
| SW 4 (να αναβαθμιστεί) |
Επαναφορά PoE |
Ενεργοποιημένο |
ΟΦ - Αμετάκλητος |
| Δείκτες LED: |
| ΠΟΥΡ: |
Κατάσταση ισχύος |
| Ethernet (ανά θύρα): |
Σύνδεσμος/Δραστηριότητα |
| Δήμαρχος: |
Κατάσταση PoE |
| Φυτικές ίνες: |
Πύλη SFP Gigabit: F17~F20 |
| Μέγεθος (WxDxH): |
155 x 115 x 85 mm |
| Βάρος: |
1.2 κιλά |
| Κεφάλαιο: |
Αλουμινένια θήκη |
| Επιλογές στερέωσης: |
Σιδηροδρομική στερέωση DIN |
| Χαρακτηριστικά λογισμικού |
| Πρωτόκολλα απόλυσης |
Υποστήριξη STP/RSTP/MSTP/ERPSv2, Συγκέντρωση συνδέσμων |
| Υποστήριξη πολλαπλών εκπομπών |
Υποστήριξη IGMP Snooping V1/V2/V3, υποστήριξη GMRP, GVMP,802.1Q |
| Επικοινωνίες VLAN |
Υποστηρίζει IEEE 802.1Q 4K VLAN, υποστήριξη QINQ, διπλό VLAN, |
| Διαχείριση του χρόνου |
ΣΝΤΠ |
| ΔΕΠ |
Ανακατεύθυνση βάσει ροής
Περιορισμός επιτοκίου βάσει ροής
Φίλτρο πακέτων με βάση τη ροή
8*Απόθετες εξόδου κάθε θύρας 802.1p/DSCP
Διαφορετική ποιότητα εξυπηρέτησης, σήμα προτεραιότητας/σημείωση
Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)
|
| ΑΚΑ |
Δελτίο ACL έκδοσης με βάση το λιμάνι
ACL βασισμένη σε θύρα και VLAN
Φιλτράρισμα πακέτων από L2 σε L4, που ταιριάζει με το πρώτο μήνυμα 80 bytes.
Παροχή ACL βάσει MAC, MAC διεύθυνσης προορισμού, IP πηγή, IP προορισμού, τύπου πρωτοκόλλου IP, TCP/UDP θύρα, TCP/UDP port εύρος, και VLAN, κλπ.
|
| Διαχείριση PoE |
Συνολικό όριο ισχύος τροφοδοσίας PoE
Κατανομή ισχύος εξόδου PoE
Διαμόρφωση προτεραιότητας εξόδου PoE
Κατάσταση λειτουργίας PoE
Προγραμματισμός λειτουργίας PoE
|
| Διαγνωστική συντήρηση |
Υποστήριξη αντανάκλασης λιμένων, Syslog, Ping |
| Διαχειριστική λειτουργία |
Υποστήριξη CLI, WEB, SNMPv1/v2/v3, Telnet server για διαχείριση, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT |
| Διαχείριση συναγερμού |
Υποστήριξη της εξόδου συναγερμού με αναμεταδιδόμενο σύστημα, RMON, TRAP |
| Ασφάλεια |
Προστασία από καταιγίδες μετάδοσης, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Υποστήριξη DHCP Snooping, επιλογή 82,802.1X πρόσβαση ασφαλείας,
Υποστήριξη της ιεραρχικής διαχείρισης των χρηστών, της λίστας ελέγχου πρόσβασης ACL,
Υποστήριξη DDOS, φιλτράρισμα / δέσμευση MAC με βάση τα λιμάνια, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση λιμένων, όριο ταχύτητας μηνυμάτων ARP
|
| Προχωρημένα χαρακτηριστικά στρώματος 2+ |
Διαχείριση IPv4/IPv6
Στατική διαδρομή
|
| Κανονιστικές εγκρίσεις |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, κατηγορία Α |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| Δελτίο ΕΚΑΧ αριθ. |
| Δελτίο ΕΚΑΧ αριθ. |
| Δελτίο ΕΚΑΧ αριθ. |
| IEC 61000-4-5: 2014 (Περίοδος) |
| Δελτίο ΕΚΑΧ αριθ. |
| Δελτίο ΕΚΑΧ αριθ. |
Διαχειριζόμενος διακόπτης EthernetΠληροφορίες παραγγελίας
| Σχήμα |
Περιγραφή |
| Ειδικότερα, η ΕΤΧ-DIMC2416MP |
Βιομηχανικός L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Διαχειριζόμενος διακόπτης Ethernet |
| Επιλογές SFP |
Παρακαλούμε επιλέξτε το SFP σας στη σελίδα μας για τις επιλογές SFP |
| Η μονάδα SFP πρέπει να αγοράζεται χωριστά. |
| Επιλογές τοποθέτησης |
∆ΕΝ-Rail Bracket εγκατεστημένο ως προεπιλογή |
| Επιλογές ισχύος |
Δικτυακό δίκτυο ηλεκτρικής ενέργειας. |
| Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά. |
Εφαρμογή
Πολιτική μετά την πώληση και εγγύηση
ΑποτελείταιΥπηρεσία πελατών onlineκαιτηλεφωνική εξυπηρέτηση πελατών,παρέχονταςδιαβούλευση για το προϊόν,
εξ αποστάσεως τεχνική υποστήριξη,Υπηρεσίες συντήρησης και αποδοχής.
Πολιτική παροχής υπηρεσιών: Τρεις μήνες αντικατάσταση και εγγύηση τριών ετών.
Αντικατάσταση: Εντός τριών μηνών από την αγορά μιας σειράς προϊόντων, μετά από δοκιμή της βλάβης του προϊόντος από τεχνικούς και ζημιά από τον άνθρωπο
Ο αγοραστής μπορεί να πάει απευθείας στο σημείο αγοράς για να αντικαταστήσει το ίδιο είδος προϊόντων.
Εάν δεν υπάρχουν προβλήματα στην δοκιμή του προϊόντος, το αρχικό δείγμα θα επιστραφεί.
Εγγύηση: Ανθρωπογενείς ζημιές που προκαλούνται από μη φυσικές καταστροφές, η περίοδος εγγύησης της εταιρείας μας είναι 1 έτος.
[Οι ακόλουθες περιστάσεις δεν εμπίπτουν στο πεδίο εφαρμογής της αντικατάστασης και της δωρεάν συντήρησης]
1- ζημιές που προκαλούνται από λειτουργία και συντήρηση που δεν είναι σύμφωνα με τις οδηγίες του οδηγού προϊόντος.
2- ζημιές που προκαλούνται από ανθρώπινους παράγοντες, όπως ακατάλληλη είσοδος τάσης, πρόσληψη νερού και σπάσιμο.
3- ζημιές στα προϊόντα που προκαλούνται από φυσικές καταστροφές, όπως κεραυνές, σεισμοί, πυρκαγιές κ.λπ.
3Ανεπίτρεπτη αλλαγή των εγγενών ρυθμίσεων ή επισκευή χωρίς την άδεια της εταιρείας.
4- Προϊόντα που δεν μπορούν να χρησιμοποιηθούν για δωρεάν συντήρηση.
5- ζημιές που προκαλούνται κατά τη μεταφορά, την φόρτωση και την εκφόρτωση κατά τη διάρκεια επισκευών που αποστέλλονται από τους πελάτες.
6Ο κωδικός γραμμών ή το μοντέλο του προϊόντος στην κάρτα εγγύησης του προϊόντος δεν είναι σύμφωνο με το ίδιο το προϊόν.
7.Αποτυχία ή ζημιά που οφείλεται σε άλλα προβλήματα εκτός προϊόντος, όπως σχεδιασμός, τεχνολογία, κατασκευή και ποιότητα.
