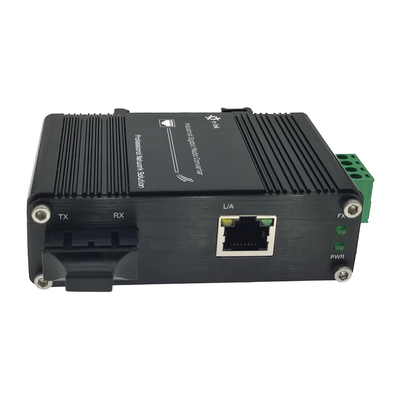

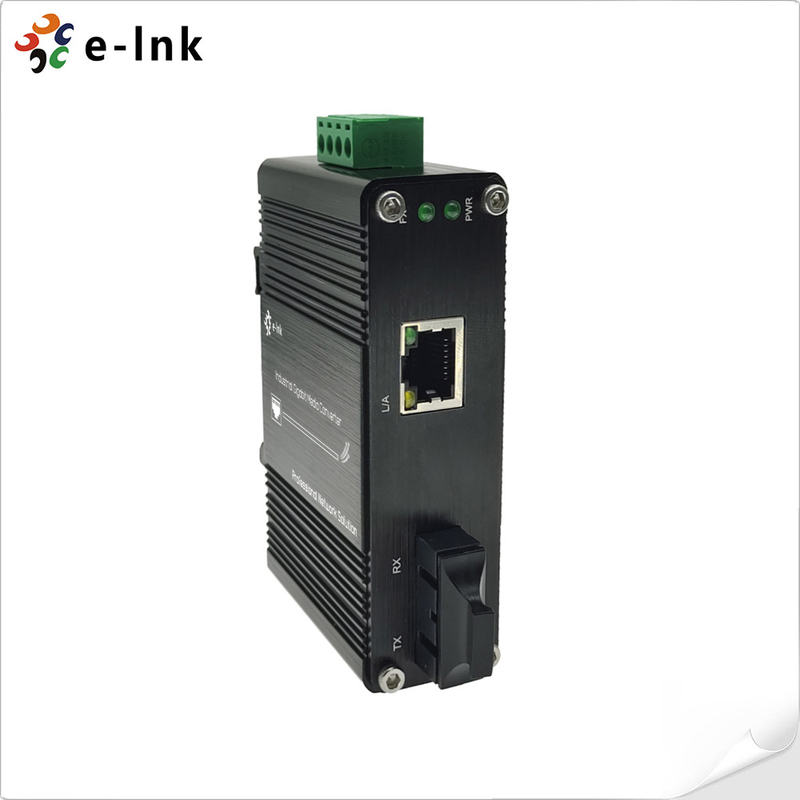

Μίνι Βιομηχανικό 10/100/1000Base-T έως 1000Base-X MediaΜετατροπέας
Σύνοψη
Η σειρά LNK-IMC3012 είναι ένας μετατροπέας μέσων βιομηχανικής ποιότητας που επιτρέπει απρόσκοπτο δίκτυο
Μετατροπή μεταξύ 10/100/1000BASE-T χαλκού Ethernet και 1000BASE-X ινών.
Το υλικό αυτό λειτουργεί με αξιοπιστία σε ένα εκτεταμένο εύρος θερμοκρασιών (-40°C έως 75°C) και διαθέτει
Η θύρα Ethernet υποστηρίζει τόσο το half- όσο και το full-duplex
λειτουργίες, εξασφαλίζοντας ευέλικτες επιλογές συνδεσιμότητας.
Ένα βασικό πλεονέκτημα της σειράς LNK-IMC3012 είναι η διπλή θύρα ινών, που υποστηρίζει τόσο 100Mbps όσο και
Ταχύτητες 1000Mbps για ευρεία συμβατότητα με διάφορες συσκευές ινών.
Για εύκολη ανάπτυξη, ο μετατροπέας υποστηρίζει DIN
τοποθέτηση σιδηροτροχιών ή εγκατάσταση σε κουτιά διανομής, καθιστώντας την ιδανική λύση για βιομηχανικά δίκτυα,
Η Επιτροπή θα πρέπει να λάβει υπόψη της την έκθεση της Επιτροπής σχετικά με το θέμα αυτό.
Χαρακτηριστικά
️ IEEE 802.3az Ενεργειακά αποδοτικό Ethernet (EEE)
∆ εκτεταμένοι δείκτες LED για διάγνωση δικτύου
1 θύρα 10/100/1000BASE-T RJ45 με λειτουργία αυτόματης MDI / MDI-X
1 SC Port, 1000Base-X
Υποστηρίζει Full/Half-duplex, αυτόματη διαπραγμάτευση

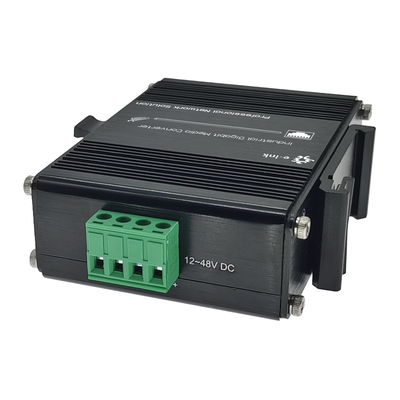

Δυναμική είσοδος του τερματικού μπλοκ 12~48VDC
Υποστηρίζει εγκατάσταση DIN-Rail & Wall-mount
-40°C έως 75°C (-40°F έως 167°F) θερμοκρασία λειτουργίας

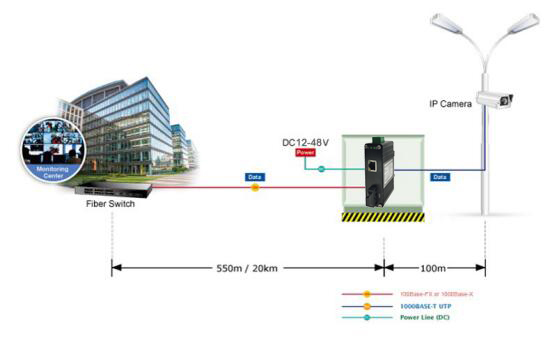

Εφαρμογή
Τεχνικοί δείκτες
| Ethernet |
| Πρότυπα: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| Ηλεκτρονικό δίκτυο Ethernet (EEE) με ενεργειακή απόδοση IEEE 802.3az |
| Τύπος επεξεργασίας |
Αποθήκευση και διαβίβαση |
| Δυνατότητα διήθησης: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Μνήμη μπουφέρα πακέτων: |
1 Mbit |
| Μέγιστο μήκος πακέτου: |
9K bytes |
| Μέγεθος πίνακα διευθύνσεων |
Διεύθυνση MAC 2K |
| Διασύνδεση |
| Συνδετήρας: |
1x RJ45 |
| Οπτική θύρα: |
1 x SC 1000Βάση-X |
| Ηλεκτρική και Μηχανική |
| Δύναμη εισόδου: |
12~48VDC, τετραπινικό τερματικό μπλοκ |
| Καταναλώσεις ενέργειας: |
3W Μαξ. |
| Δείκτες LED: |
| ΠΟΥΡ: |
Κατάσταση ισχύος |
| Λος Άντζελες: |
Κατάσταση σύνδεσης δεδομένων |
| ΣΤ: |
Κατάσταση Ethernet |
| 100M/1000M: |
Κατάσταση Fiber LINK |
| Μέγεθος (WxDxH): |
95 x 70 x 30 mm |
| Βάρος: |
0.25 κιλά |
| Κεφάλαιο: |
Αλουμινένια θήκη |
| Επιλογές στερέωσης: |
DIN-Rail / τοιχώτης |
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας: |
-40°C έως 75°C (-40°F έως 167°F) |
| Θέρμανση αποθήκευσης: |
-40°C έως 85°C (-40°F έως 185°F) |
| Σχετική υγρασία: |
5% έως 95% μη συμπυκνωτικό |
| ΜΤΠΔ |
> 200 000 ώρες |
| Κανονιστικές εγκρίσεις |
| ISO9001, CE, FCC, RoHS |
|
ΕΜΕ:
EN55022:2010+AC: 2011, κατηγορία Α
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
ΕΣΜ:
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
IEC 61000-4-5: 2014 (Περίοδος)
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
|
Πληροφορίες παραγγελίας
| Σχήμα |
Περιγραφή |
| LNK-IMC3012 |
Μίνι μετατροπέας βιομηχανικών μέσων ενημέρωσης, 10/100/1000Base-T σε 1000Base-SX, πολλαπλής λειτουργίας, 550m, 850nm, SC |
| LNK-IMC3012-20 |
Μίνι μετατροπέας βιομηχανικών μέσων ενημέρωσης, 10/100/1000Base-T σε 1000Base-LX, μονοτρόπος, 20km, 1310nm, SC |
| Ειδικότερα, το LNK-IMC3012-S20 |
Μίνι μετατροπέας βιομηχανικών μέσων ενημέρωσης, 10/100/1000Base-T σε 1000Base-BX, μονοτρόπος, μονοσύρμα, 20km, 1310/1550nm, SC |
| Επιλογές τοποθέτησης |
️ Εγκατασταθεί προεπιλεγμένη στήριξη DIN-Rail· περιλαμβάνεται στήριξη τοίχου. |
| Επιλογές ισχύος |
24W/1A 24VDC τροφοδοσία. |
| Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά. |
