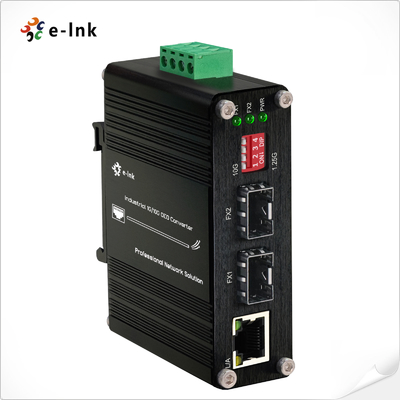

Βιομηχανικός μετατροπέας 1G/10G SFP+ σε SFP+ OEO (3R επαναλήπτης) με λειτουργία μετατροπέα μέσων 1G Ethernet

Βιομηχανικός μετατροπέας 1G/10G SFP+ σε SFP+ OEO (3R επαναλήπτης) με λειτουργία μετατροπέα μέσων 1G Ethernet

Σύνοψη

Η σειρά ETH-IMC2402-OEO αντιπροσωπεύει ένα υψηλής απόδοσης 10G βιομηχανικής κλάσης

Μετατροπέας οπτικής-ηλεκτρικής-οπτικής (OEO) σχεδιασμένος για υποδομές δικτύων κρίσιμης σημασίας.

Αυτές οι ανθεκτικές συσκευές εξυπηρετούν διπλές λειτουργίες τόσο ως μετατροπείς ινών μέσων ενημέρωσης όσο και ως μετατροπείς μεγάλων αποστάσεων

επαναλήπτες ινών, που υποστηρίζουν μετάδοση 10Gbps σε ακραίες θερμοκρασίες

(-40°C έως +80°C).

Σχεδιασμένο για εφαρμογές δικτύου σπονδυλικής στήλης, συμπεριλαμβανομένων των περιβάλλοντων SAN, LAN και MAN,

η σειρά παρέχει ευπροσάρμοστη υποστήριξη πρωτοκόλλου για SDH/SONET STM-64/OC-192, 10G Fiber

Οι προηγμένες δυνατότητές του περιλαμβάνουν οπτική μετατροπή μήκους κύματος

(1310nm/1550nm/CWDM/DWDM) με λειτουργία Loop-back, καθιστώντας το ιδανικό για απαιτητικές

εγκαταστάσεις σε εργαστήρια Ε&Α, κέντρα δεδομένων και τηλεπικοινωνιακές εγκαταστάσεις.

Η ευέλικτη αρχιτεκτονική του μετατροπέα επιτρέπει επίσης μετατροπή μέσων από ίνες σε χαλκό 1Gbps με

Η piροσφορά piροσφέρει ολοκληρωμένες λύσεις συνδεσιμότητας.

χρησιμοποιείται ως επαναλήπτης ινών ή μετατροπέας μέσων, ανεξάρτητος από το πρωτόκολλο, το ETH-IMC2402-OEO

Η σειρά εξασφαλίζει αξιόπιστη απόδοση σε σκληρά βιομηχανικά περιβάλλοντα όπου το πρότυπο

Ο εξοπλισμός θα αποτύχει.

Βασικά χαρακτηριστικά:
1Διπλή λειτουργία ως μετατροπέας μέσων ενημέρωσης και επαναλήπτης μεγάλων αποστάσεων
2- Αξιόπιστη βιομηχανική ποιότητα για ακραία περιβάλλοντα
3Συνολική υποστήριξη πρωτοκόλλου 10G
4Προηγμένες δυνατότητες μετατροπής μήκους κύματος
5Επέκταση εμβέλειας μετάδοσης 120 χλμ.
6Επικεντρώνονται σε εφαρμογές κρίσιμης σημασίας
7- σαφής διαφοροποίηση από τις λύσεις εμπορικής ποιότητας

Χαρακτηριστικά

Το DIP Switch υποστηρίζει τη μετατόπιση με ταχύτητα δεδομένων 1,25G/10G

Μπορεί να είναι ως μετατροπέας μέσων 1G Ethernet εάν χρησιμοποιείτε Ethernet

¢ Πυρηνική θήκη IP40

∆ Υποστηρίζει εγκατάσταση DIN-Rail/Wall-Mount

Δοκιμαστική θερμοκρασία

Υποστήριξη θερμής σύνδεσης, πλήρης κατάσταση LED οθόνη, εύκολη εγκατάσταση

Υποστηρίζει το προδιαγεγραμμένο μήκος κύματος DWDM/CWDM ITUT και μπορεί επίσης να εμφανίσει τη λειτουργία DDM του

Υποστήριξη Loop-back και Jumbo Frame

∆ Διαφανείς μεταφορές και πολύ χαμηλή καθυστέρηση

Δραστηριότητα 3R (Αναγέννηση, Αναδιαμόρφωση, Επαναπροσαρμογή χρόνου)

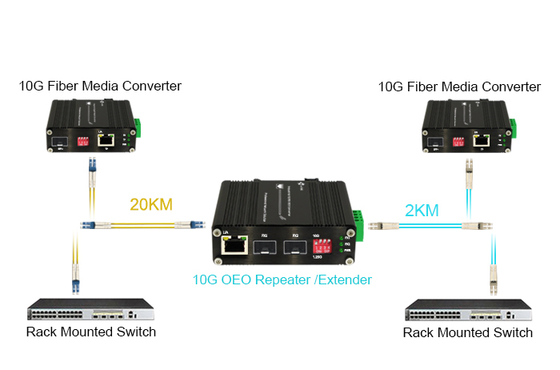

Εφαρμογή

Εφαρμογή Ι: Μετατροπέας OEO 1G/10G (3R επαναλήπτης)

Εφαρμογή ΙΙ: Η συσκευή Ethernet από ίνες σε χαλκό 1Gbps λειτουργεί ως μέσο ίνων σε χαλκό

μετατροπέας

Τεχνικοί δείκτες

Δεδομένα απόδοσης	Τεχνικοί δείκτες
Λειτουργία εξοπλισμού	Επαναλαμβανόμενος 3R
Ταχύτητα μετάδοσης	10G: 8.5Gb/s-11.7Gb/s
Πρωτόκολλα	8.5G Διάδρομο Φυτικών ινών SONET OC-192, SDH STM-64 (9,95Gbps) 10G WAN (10Gbps) 10G LAN (10,31Gbps) ΟΤΝ OTU-2 (G.709) (10,70Gbps) 10G LAN με κωδικοποίηση 255/237 FEC (11,09Gbps) 10G κανάλι ινών (11,32Gbps) 10G POS
Τύπος διεπαφής	SFP+ σε SFP+
Απόσταση μετάδοσης	Μονάδα SFP+: έως 80km
Μέγιστο πακέτο Ποσοστό μεταφοράς	14,880,950/S
Θερμοκρασία λειτουργίας	-40°C έως 80°C (-40°F έως 176°F)
Θέρμανση αποθήκευσης	-40°C έως 85°C (-40°F έως 185°F)
Σχετική υγρασία	5% έως 95% μη συμπυκνωτικό
ΜΤΠΔ	> 200 000 ώρες
ΕΠροδιαγραφές μετατροπέα μέσων ενημέρωσης thernet
Προδιαγραφές	Ηλεκτρονική ταυτότητα Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ IEEE 802.3ab 1000BASE-T Ηλεκτρονικά συστήματα ηλεκτρονικής επικοινωνίας IEEE 802.3x Πλήρης διπλής ροής
Τρόπος εργασίας	10/100/1000BASE-T έως 1000BASE-SX/LX
Τύπος λιμένα	SFP έως RJ45
Καλώδια δικτύου	Τραβηγμένα ζευγάρια 10BASE-T: 2 ζευγάρια UTP κατηγορίας 3,4,5, μέχρι 100m 100BASE-TX: 2 ζευγάρια UTP Κατηγορία 5, μέχρι 100m 1000BASE-T: 4 ζευγάρια STP Cat 5 έως 100m Διάταξη για την παραγωγή ηλεκτρικών συλλεκτών 1000BASE-SX: 50/125μm ή 62,5/125μm πολυτρόπου καλώδιο ινών, έως 220/550m/2km. 1000BASE-LX: 9/125μm καλώδιο μονής λειτουργίας, που παρέχει μεγάλη απόσταση για 10/20/40/80/120km (διαφέρει ανάλογα με τη μονάδα SFP)

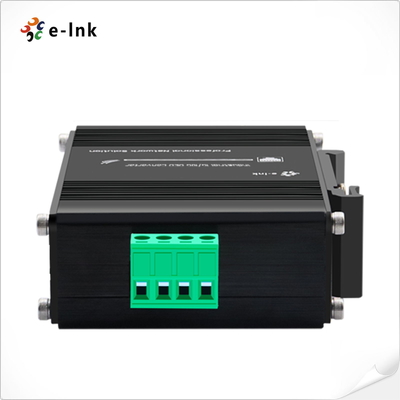

Ηλεκτρική και Μηχανική
Δύναμη εισόδου	12~48VDC, περιττή ισχύς (6-pin τερματικό μπλοκ)
Κατανάλωση ενέργειας	Μέγιστο 8W
Προστασία
Υπερφόρτωση εισόδου ισχύος	Αυτόματη επαναφορά
Αντίστροφη πόλωση	Σήμερα
ΔΕΠ Διακόπτης
Λειτουργία διακόπτη DIP 4 ψηφίων	ΔΕΠ	Λειτουργία	Ρυθμίσεις
	SW 1	1.25G/10G	ΕΝ - 1,25 ~ 8,5G	OFF - 10.3G ή 14.025G
	SW 2	Διατηρημένο	ΕΝ - Διατηρείται	ΑΠΟΔΟΧΗΣ - Διατηρημένη
	SW 3	Διατηρημένο	ΕΝ - Διατηρείται	ΑΠΟΔΟΧΗΣ - Διατηρημένη
	SW 4	Διατηρημένο	ΕΝ - Διατηρείται	ΑΠΟΔΟΧΗΣ - Διατηρημένη
Δείκτες LED:
ΠΡΑ	Κατάσταση ισχύος
Επενδύσεις	Δέσμευση SFP
Επενδύσεις	Δέσμευση SFP
Λος Άντζελες	TP LINK/ACT
Μέγεθος (WxDxH)	95 x 70 x 30 mm
Βάρος	0.25 κιλά
Κουκούπι	Αλουμινένια θήκη
Επιλογές στερέωσης:	Σιδηροδρομική στερέωση DIN
Κανονιστικές εγκρίσεις
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, κατηγορία Α
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
IEC 61000-4-5: 2014 (Περίοδος)
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.

Πληροφορίες παραγγελίας
