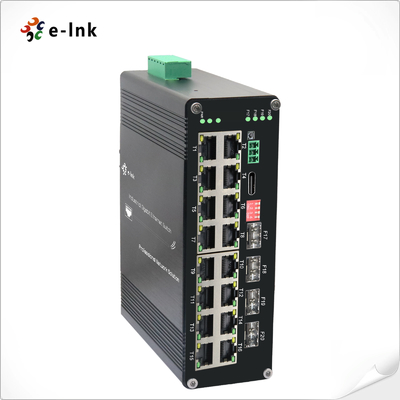

Βιομηχανικός L2+ διαχειριζόμενος 16-πορτ 10/100/1000Base-T + 4-πορτ 1000Base-X SFP σκληρυμένος διαχειριζόμενος διακόπτης Ethernet

Βιομηχανικό L2+ 16-Port 10/100/1000T + 4-Πόρτα 1000XΔιαχειριζόμενος διακόπτης Ethernet SFP

Σύνοψη

Η σειρά ETH-DIMC2416M είναι ένας διαχειριζόμενος διακόπτης Ethernet L2+ βιομηχανικής κλάσης σχεδιασμένος για

Οι εφαρμογές δικτύωσης υψηλής πυκνότητας διαθέτουν 16× 10/100/1000Base-T(X

Διάφορες πηγές πρόσβασης είναι διαθέσιμες για την πρόσβαση σε ηλεκτρονικά δίκτυα.

βιομηχανικά περιβάλλοντα.

Σχεδιασμένος για αξιοπιστία, ο διακόπτης υποστηρίζει:
- Αυτοδιαπραγματεύσιμες θύρες χαλκού με Full/Half duplex mode και αυτόματη MDI/MDI-X
- Πολυδιάστατες επιλογές SFP (μοναδική/πολυδιάστατη, 1/2 πυρήνας)
- Προηγμένη διαχείριση L2+ συμπεριλαμβανομένων των χαρακτηριστικών VLAN, QoS και ασφαλείας
- Σχεδιασμός βιομηχανικής σκληρότητας για λειτουργία σε ακραίες συνθήκες

Ιδανικό για:
✓ Συστήματα βιομηχανικής αυτοματοποίησης
✓ Δίκτυα παρακολούθησης IP (υποστηρίζουν πολλαπλές κάμερες)
✓ Εφαρμογή ασύρματων σημείων πρόσβασης
✓ Απομακρυσμένη σύνδεση με τοποθεσία
✓ Εφαρμογές σε σκληρό περιβάλλον

Με τον συνδυασμό της υψηλής πυκνότητας λιμένων, της δυνατότητας πρόσβασης ινών και της ανθεκτικής κατασκευής, το

Η σειρά ETH-DIMC2416M παρέχει αξιόπιστες επιδόσεις δικτύου όπου οι τυποποιημένοι εμπορικοί διακόπτες

Οι λειτουργίες διαχείρισης του διακόπτη επιτρέπουν ακριβή έλεγχο του δικτύου, ενώ ο βιομηχανικός σχεδιασμός του

εξασφαλίζει συνεχή λειτουργία σε θερμοκρασίες από -40°C έως +75°C, καθιστώντας το ιδανικό για εξωτερικούς χώρους

Ειδικότερα, οι εγκαταστάσεις και τα απαιτητικά βιομηχανικά περιβάλλοντα.

Χαρακτηριστικά

Υποστήριξη σύνδεσης θύρας USB-C για εύκολη διαχείριση, χωρίς την ανάγκη πρόσβασης στη σειρά RS232

Λιμάνι καθόλου

10K Bytes Jumbo Frame

️ IEEE 802.3az Ενεργειακά αποδοτικό Ethernet (EEE)

¢ Πυρηνική θήκη IP40

Υποστηρίζει την εγκατάσταση DIN-Rail

Δραστηριότητα -40°C έως 80°C (-40°F έως 176°F)

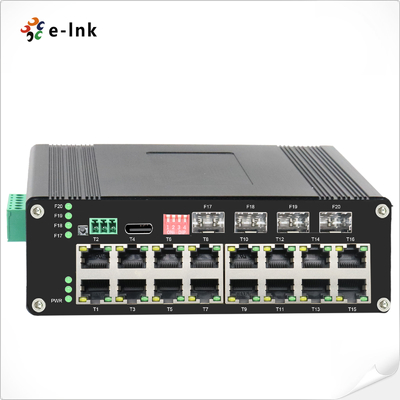

Υποστήριξη 16x10/100/1000Base-T + 4x1000Base-X SFP

10/100/1000Mbps RJ45 Port υποστηρίζει πλήρη/μισό-duplex, αυτόματη διαπραγμάτευση, αυτόματη MDI/MDIX

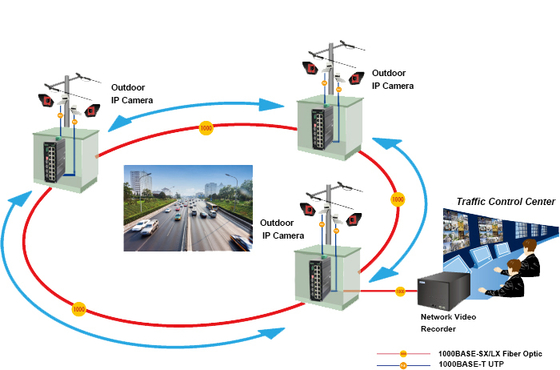

Εφαρμογή

Τεχνικοί δείκτες

Ethernet
Πρότυπα:	IEEE802.3 10BASE-T
	Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Δέντρο διάταξης
Επιστροφή και ρυθμός φιλτραρίσματος:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Μνήμη μπουφέρα πακέτων:	12M bits
Τύπος επεξεργασίας	Αποθήκευση και διαβίβαση
Διάφρασμα ζώνης του backplane	110Gbps
Μέγιστο μήκος πακέτου:	10K Bytes Jumbo Frame
Μέγεθος πίνακα διευθύνσεων:	8K διευθύνσεις MAC
Διασύνδεση
Συνδετήρας:	16 x RJ45
RS485:	1 x RS485 (προαιρετικό)
Οπτική θύρα:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (για διαχείριση)
RS485 σειριακή διεπαφή (προαιρετική)
Φυσική διεπαφή	Τεχνικός τυπικός τερματικός τερματικός τερματικός τερματικός τερματικός
Τύπος δεδομένων	1Ch RS485 Διοπτική
Σήματα RS-485	Δεδομένα+, Δεδομένα-, GND
Απόσταση γραμμής σειράς λιμένα ( χαλκός)	1000 μέτρα
Ποσοστό Baud	0 ~ 800kbps
Περιβάλλοννταλ
Θερμοκρασία λειτουργίας:	-40°C έως 80°C (-40°F έως 176°F)
Θέρμανση αποθήκευσης:	-40°C έως 85°C (-40°F έως 185°F)
Σχετική υγρασία:	5% έως 95% μη συμπυκνωτικό
ΜΤΠΔ	> 200 000 ώρες
Ηλεκτρική και Μηχανική

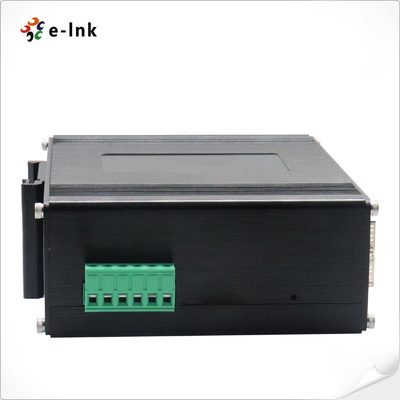

Δύναμη εισόδου:	12~48VDC, περιττή ισχύς (6-pin τερματικό μπλοκ)
Καταναλώσεις ενέργειας:	8W Μαξ.
Προστασία:
Υπερφόρτωση εισόδου ισχύος:	Αυτόματη επαναφορά
Αντίστροφη πολικότητα:	Σήμερα
ΔΕΠ Διακόπτης
Λειτουργία διακόπτη DIP 4 ψηφίων	ΔΕΠ	Λειτουργία	Ρυθμίσεις
	SW 1	Επικοινωνίες VLAN	Ενεργοποιημένο	ΟΦ - Αμετάκλητος
	SW 2	Διαχείριση δακτυλίων	Ενεργοποιημένο	ΟΦ - Αμετάκλητος
	SW 3	Διατηρημένο	ΕΝ - Διατηρείται	ΑΠΟΔΟΧΗΣ - Διατηρημένη
	SW 4	Διατηρημένο	ΕΝ - Διατηρείται	ΑΠΟΔΟΧΗΣ - Διατηρημένη
Δείκτες LED:
ΠΟΥΡ:	Κατάσταση ισχύος
Ethernet (ανά θύρα):	Σύνδεσμος/Δραστηριότητα
Φυτικές ίνες:	Πύλη SFP Gigabit: F17~F20
Μέγεθος (WxDxH):	155 x 115 x 85 mm
Βάρος:	1.2 κιλά
Κεφάλαιο:	Αλουμινένια θήκη
Επιλογές στερέωσης:	Σιδηροδρομική στερέωση DIN
Χαρακτηριστικά λογισμικού
Πρωτόκολλα απόλυσης	Υποστήριξη STP/RSTP/MSTP/ERPSv2, Συγκέντρωση συνδέσμων
Υποστήριξη πολλαπλών εκπομπών	Υποστήριξη IGMP Snooping V1/V2/V3, υποστήριξη GMRP, GVMP,802.1Q
Επικοινωνίες VLAN	Υποστηρίζει IEEE 802.1Q 4K VLAN, υποστήριξη QINQ, διπλό VLAN,
Διαχείριση του χρόνου	ΣΝΤΠ
ΔΕΠ	Ανακατεύθυνση βάσει ροής Περιορισμός επιτοκίου βάσει ροής Φίλτρο πακέτων με βάση τη ροή 8*Απόθετες εξόδου κάθε θύρας 802.1p/DSCP Διαφορετική ποιότητα εξυπηρέτησης, σήμα προτεραιότητας/σημείωση Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)
ΑΚΑ	Δελτίο ACL έκδοσης με βάση το λιμάνι ACL βασισμένη σε θύρα και VLAN Φιλτράρισμα πακέτων από L2 σε L4, που ταιριάζει με το πρώτο μήνυμα 80 bytes. Παροχή ACL με βάση MAC, MAC διεύθυνση προορισμού, IP πηγή, IP προορισμού, τύπο πρωτοκόλλου IP, TCP / UDP λιμάνι, TCP / UDP Port εύρος, και VLAN, κλπ
Διαχείριση PoE	Συνολικό όριο ισχύος τροφοδοσίας PoE Κατανομή ισχύος εξόδου PoE Διαμόρφωση προτεραιότητας εξόδου PoE Κατάσταση λειτουργίας PoE Προγραμματισμός λειτουργίας PoE
Διαγνωστική συντήρηση	Υποστήριξη αντανάκλασης λιμένων, Syslog, Ping
Διαχειριστική λειτουργία	Υποστήριξη CLI, WEB, SNMPv1/v2/v3, Telnet server για διαχείριση, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
Διαχείριση συναγερμού	Υποστήριξη της εξόδου συναγερμού με αναμεταδιδόμενο σύστημα, RMON, TRAP
Ασφάλεια	Προστασία από καταιγίδες μετάδοσης, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Υποστήριξη DHCP Snooping, επιλογή 82,802.1X πρόσβαση ασφαλείας, Υποστήριξη της ιεραρχικής διαχείρισης των χρηστών, της λίστας ελέγχου πρόσβασης ACL, Υποστήριξη DDOS, φιλτράρισμα / δέσμευση MAC με βάση τα λιμάνια, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση λιμένων, όριο ταχύτητας μηνυμάτων ARP
Προχωρημένα χαρακτηριστικά στρώματος 2+	Διαχείριση IPv4/IPv6 Στατική διαδρομή
Κανονιστικές εγκρίσεις
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, κατηγορία Α
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
IEC 61000-4-5: 2014 (Περίοδος)
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
