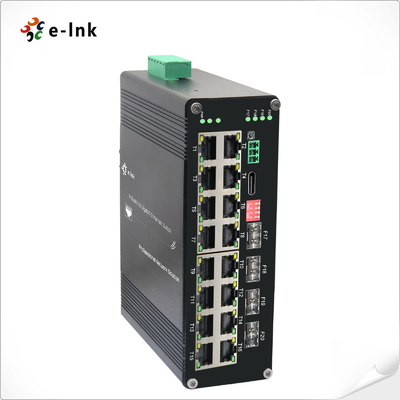

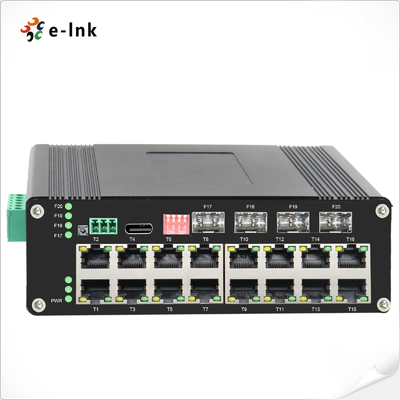

Βιομηχανικός L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Διαχειριζόμενος διακόπτης Ethernet
Σύνοψη
Η σειρά ETH-DIMC2416MP είναι ένας βιομηχανικός διακόπτης PoE+ Ethernet L2+ που έχει σχεδιαστεί για
Αυτός ο διακόπτης υψηλών επιδόσεων συνδυάζει 16 × Gigabit PoE + θύρες
(IEEE 802.3at, 30W ανά θύρα) με 4× 1000Base-X SFP υποδομές ινών, παρέχοντας τόσο ισχύ όσο και
συνδεσιμότητα σε μία ενιαία σκληρυμένη συσκευή.
Βασικά χαρακτηριστικά:
- Διαμόρφωση PoE+ υψηλής πυκνότητας: 16× 10/100/1000Base-T(X) θύρες με αυτόματη διαπραγμάτευση, Full/Half
διπλό και αυτόματο MDI/MDI-X
- Ευέλικτη συνδεσιμότητα ινών: 4 × υποδομές SFP που υποστηρίζουν μονάδες μονό/πολυτρόπου (1/2 πυρήνας)
- Προηγμένη διαχείριση L2+: ολοκληρωμένες δυνατότητες VLAN, QoS, ασφάλειας και παρακολούθησης
- Βιομηχανική αξιοπιστία: Λειτουργεί σε ακραίες θερμοκρασίες (-40°C έως +75°C) με ισχυρή προστασία EMI
Ιδανικές εφαρμογές:
✓ Συστήματα παρακολούθησης IP μεγάλης κλίμακας (υποστηρίζουν πολλαπλές κάμερες υψηλής ισχύος)
✓ Εφαρμογή ασύρματων δικτύων (υποστήριξη πολλαπλών σημείων πρόσβασης)
✓ Δίκτυα βιομηχανικής αυτοματοποίησης
✓ Απομακρυσμένη συνδεσιμότητα με backhaul ινών μεγάλης απόστασης
✓ εγκαταστάσεις σε σκληρό περιβάλλον
Με τον υψηλό προϋπολογισμό PoE και την ικανότητα ανοδικής σύνδεσης ινών, η σειρά ETH-DIMC2416MP παρέχει πλήρη
λύση δικτύωσης για την τροφοδοσία και σύνδεση πολλαπλών συσκευών, εξασφαλίζοντας παράλληλα αξιόπιστα δεδομένα
Η βιομηχανική κατασκευή του διακόπτη και τα προηγμένα χαρακτηριστικά διαχείρισης το καθιστούν
Ιδιαίτερα κατάλληλο για εφαρμογές κρίσιμης σημασίας, όπου τόσο η παροχή ενέργειας όσο και η αξιοπιστία του δικτύου
είναι απαραίτητα.
Χαρακτηριστικά
10K Bytes Jumbo Frame
️ IEEE 802.3az Ενεργειακά αποδοτικό Ethernet (EEE)
¢ Πυρηνική θήκη IP40
Υποστηρίζει την εγκατάσταση DIN-Rail
Δοκιμαστική θερμοκρασία
Υποστήριξη 16x10/100/1000Base-T + 4x1000Base-X SFP +
10/100/1000Mbps RJ45 Port υποστηρίζει πλήρη/μισό-duplex, αυτόματη διαπραγμάτευση, αυτόματη MDI/MDIX
️ συμμόρφωση με το IEEE802.3af/at
Το DIP Switch υποστηρίζει ένα κλειδί VLAN, ένα κλειδί διαχείρισης δαχτυλιδιών, επαναφορά PoE και δίκτυο PoE 250m
Υποστήριξη σύνδεσης θύρας USB-C για εύκολη διαχείριση, χωρίς την ανάγκη πρόσβασης στην σειριακή θύρα RS232

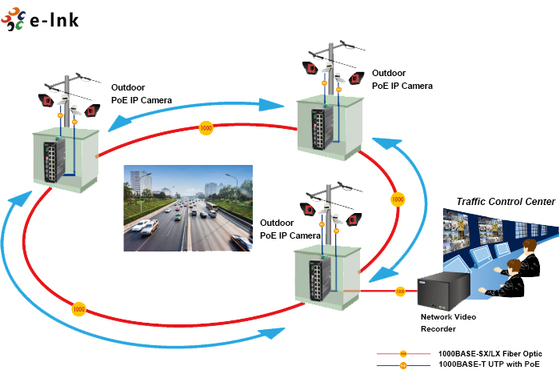

Εφαρμογή
Τεχνικοί δείκτες
| Ethernet |
| Πρότυπα: |
IEEE802.3 10BASE-T |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Δέντρο διάταξης |
| Επιστροφή και ρυθμός φιλτραρίσματος: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Μνήμη μπουφέρα πακέτων: |
12M bits |
| Τύπος επεξεργασίας |
Αποθήκευση και διαβίβαση |
| Διάφρασμα ζώνης του backplane |
110Gbps |
| Μέγιστο μήκος πακέτου: |
10K Bytes Jumbo Frame |
| Μέγεθος πίνακα διευθύνσεων: |
8K διευθύνσεις MAC |
| Διασύνδεση |
| Συνδετήρας: |
16 x RJ45 |
| RS485: |
1 x RS485 (προαιρετικό) |
| Οπτική θύρα: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (για διαχείριση) |
| RS485 σειριακή διεπαφή (προαιρετική) |
| Φυσική διεπαφή |
Τεχνικός τυπικός τερματικός τερματικός τερματικός τερματικός τερματικός |
| Τύπος δεδομένων |
1Ch RS485 Διοπτική |
| Σήματα RS-485 |
Δεδομένα+, Δεδομένα-, GND |
| Απόσταση γραμμής σειράς λιμένα ( χαλκός) |
1000 μέτρα |
| Ποσοστό Baud |
0 ~ 800kbps |
| PoE (Δύναμη μέσω Ethernet) |
| Κανονισμός: |
IEEE 802.3at Δύναμη μέσω Ethernet Plus |
| IEEE 802.3af Δύναμη μέσω Ethernet |
| Λιμάνι: |
RJ45 |
| Καθορισμός πινών ισχύος |
4/5(+), 7/8(-) |
| Προϋπολογισμός του POE: |
Μέχρι 480 watts PoE budget |
| Περιβάλλοννταλ |
| Θερμοκρασία λειτουργίας: |
-40°C έως 80°C (-40°F έως 176°F) |
| Θέρμανση αποθήκευσης: |
-40°C έως 85°C (-40°F έως 185°F) |
| Σχετική υγρασία: |
5% έως 95% μη συμπυκνωτικό |
| ΜΤΠΔ |
> 200 000 ώρες |
| Ηλεκτρική και Μηχανική |
| Δύναμη εισόδου: |

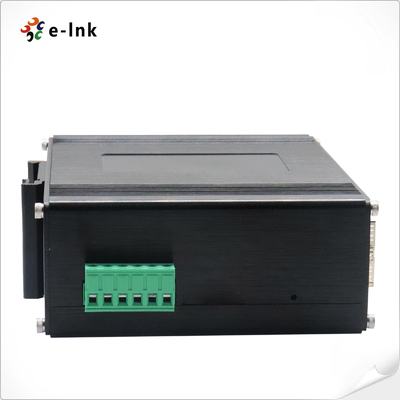

48 ~ 57VDC, περιττή ισχύς (6-pin Terminal Block) |
| Καταναλώσεις ενέργειας: |
8W Max.(PoE σε χρήση <480W) |
| Προστασία: |
| Υπερφόρτωση εισόδου ισχύος: |
Αυτόματη επαναφορά |
| Αντίστροφη πολικότητα: |
Σήμερα |
| ΔΕΠ Διακόπτης |
| Λειτουργία διακόπτη DIP 4 ψηφίων |
ΔΕΠ |
Λειτουργία |
Ρυθμίσεις |
| SW 1 |
Επικοινωνίες VLAN |
Ενεργοποιημένο |
ΟΦ - Αμετάκλητος |
| SW 2 |
Διαχείριση δακτυλίων |
Ενεργοποιημένο |
ΟΦ - Αμετάκλητος |
| SW 3 (να αναβαθμιστεί) |
Δίκτυο PoE 250m |
Ενεργοποιημένο |
ΟΦ - Αμετάκλητος |
| SW 4 (να αναβαθμιστεί) |
Επαναφορά PoE |
Ενεργοποιημένο |
ΟΦ - Αμετάκλητος |
| Δείκτες LED: |
| ΠΟΥΡ: |
Κατάσταση ισχύος |
| Ethernet (ανά θύρα): |
Σύνδεσμος/Δραστηριότητα |
| Δήμαρχος: |
Κατάσταση PoE |
| Φυτικές ίνες: |
Πύλη SFP Gigabit: F17~F20 |
| Μέγεθος (WxDxH): |
155 x 115 x 85 mm |
| Βάρος: |
1.2 κιλά |
| Κεφάλαιο: |
Αλουμινένια θήκη |
| Επιλογές στερέωσης: |
Σιδηροδρομική στερέωση DIN |
| Χαρακτηριστικά λογισμικού |
| Πρωτόκολλα απόλυσης |
Υποστήριξη STP/RSTP/MSTP/ERPSv2, Συγκέντρωση συνδέσμων |
| Υποστήριξη πολλαπλών εκπομπών |
Υποστήριξη IGMP Snooping V1/V2/V3, υποστήριξη GMRP, GVMP,802.1Q |
| Επικοινωνίες VLAN |
Υποστηρίζει IEEE 802.1Q 4K VLAN, υποστήριξη QINQ, διπλό VLAN, |
| Διαχείριση του χρόνου |
ΣΝΤΠ |
| ΔΕΠ |
Ανακατεύθυνση βάσει ροής
Περιορισμός επιτοκίου βάσει ροής
Φίλτρο πακέτων με βάση τη ροή
8*Απόθετες εξόδου κάθε θύρας 802.1p/DSCP
Διαφορετική ποιότητα εξυπηρέτησης, σήμα προτεραιότητας/σημείωση
Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)
|
| ΑΚΑ |
Δελτίο ACL έκδοσης με βάση το λιμάνι
ACL βασισμένη σε θύρα και VLAN
Φιλτράρισμα πακέτων από L2 σε L4, που ταιριάζει με το πρώτο μήνυμα 80 bytes.
Παροχή ACL με βάση MAC, MAC διεύθυνση προορισμού, IP πηγή, IP προορισμού, τύπο πρωτοκόλλου IP, TCP / UDP λιμάνι, TCP / UDP Port εύρος, και VLAN, κλπ
|
| Διαχείριση PoE |
Συνολικό όριο ισχύος τροφοδοσίας PoE
Κατανομή ισχύος εξόδου PoE
Διαμόρφωση προτεραιότητας εξόδου PoE
Κατάσταση λειτουργίας PoE
Προγραμματισμός λειτουργίας PoE
|
| Διαγνωστική συντήρηση |
Υποστήριξη αντανάκλασης λιμένων, Syslog, Ping |
| Διαχειριστική λειτουργία |
Υποστήριξη CLI, WEB, SNMPv1/v2/v3, Telnet server για διαχείριση, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT |
| Διαχείριση συναγερμού |
Υποστήριξη της εξόδου συναγερμού με αναμεταδιδόμενο σύστημα, RMON, TRAP |
| Ασφάλεια |
Προστασία από καταιγίδες μετάδοσης, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Υποστήριξη DHCP Snooping, επιλογή 82,802.1X πρόσβαση ασφαλείας,
Υποστήριξη της ιεραρχικής διαχείρισης των χρηστών, της λίστας ελέγχου πρόσβασης ACL,
Υποστήριξη DDOS, φιλτράρισμα / δέσμευση MAC με βάση τα λιμάνια, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση λιμένων, όριο ταχύτητας μηνυμάτων ARP
|
| Προχωρημένα χαρακτηριστικά στρώματος 2+ |
Διαχείριση IPv4/IPv6
Στατική διαδρομή
|
| Κανονιστικές εγκρίσεις |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, κατηγορία Α |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| Δελτίο ΕΚΑΧ αριθ. |
| Δελτίο ΕΚΑΧ αριθ. |
| Δελτίο ΕΚΑΧ αριθ. |
| IEC 61000-4-5: 2014 (Περίοδος) |
| Δελτίο ΕΚΑΧ αριθ. |
| Δελτίο ΕΚΑΧ αριθ. |
Πληροφορίες παραγγελίας
| Σχήμα |
Περιγραφή |
| Ειδικότερα, η ΕΤΧ-DIMC2416MP |
Βιομηχανικός L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Διαχειριζόμενος διακόπτης Ethernet |
| Επιλογές SFP |
Παρακαλούμε επιλέξτε το SFP σας στη σελίδα μας για τις επιλογές SFP |
| Η μονάδα SFP πρέπει να αγοράζεται χωριστά. |
| Επιλογές τοποθέτησης |
∆ΕΝ-Rail Bracket εγκατεστημένο ως προεπιλογή |
| Επιλογές ισχύος |
Δικτυακό δίκτυο ηλεκτρικής ενέργειας. |
| Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά. |
