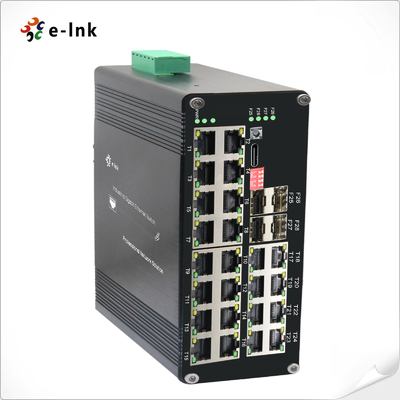

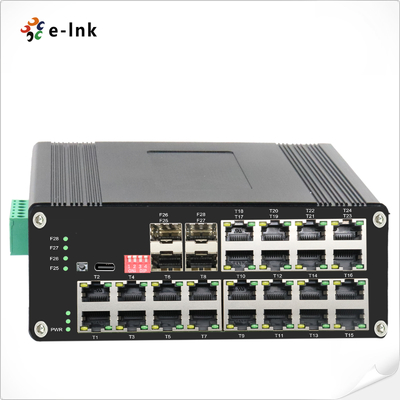

Βιομηχανικός Διαχειριζόμενος Διακόπτης Ethernet SFP 24 θυρών TP και 4 θυρών Fiber για την Ενοποίηση Δικτύων

Βιομηχανικό L2+ 24-Port 10/100/1000T + 4-Port 1000X SFP Διαχειριζόμενος διακόπτης Ethernet

Σύνοψη

Η σειρά ETH-DIMC2424M είναι ένας διαχειριζόμενος διακόπτης Ethernet L2+ βιομηχανικής κλάσης σχεδιασμένος για

Εφαρμογές δικτύων υψηλής πυκνότητας σε απαιτητικά περιβάλλοντα.

με θύρες χαλκού και 4× 1000Base-X SFP, αυτός ο ανθεκτικός διακόπτης προσφέρει εξαιρετική συνδεσιμότητα

και απόδοσης για βιομηχανικές εφαρμογές.

Βασικά χαρακτηριστικά:
- Υψηλή πυκνότητα θύρων: 24 × αυτοδιαπραγματεύσεις θύρων Gigabit Ethernet με Full/Half duplex και αυτόματη

Υποστήριξη MDI/MDI-X
- Ευέλικτες συνδέσεις ανόδου ινών: 4 × υποδομές SFP συμβατές με ενότητες μονό/πολυτρόπου (1/2 πυρήνας)
- Προχωρημένη διαχείριση L2+: Πλήρη χαρακτηριστικά, συμπεριλαμβανομένων των VLAN, QoS, ασφάλειας και δικτύου

παρακολούθηση
- Βιομηχανική αντοχή: Σχεδιασμένη για αξιόπιστη λειτουργία σε ακραίες συνθήκες (-40°C έως +75°C)

Ιδανικές εφαρμογές:
✓ Συστήματα βιομηχανικής αυτοματοποίησης μεγάλης κλίμακας
✓ Δίκτυα παρακολούθησης IP υψηλής πυκνότητας
✓ Εφαρμογή επιχειρηματικών ασύρματων σημείων πρόσβασης
✓ Απομακρυσμένη συνδεσιμότητα με backhaul
✓ Υποδομές κρίσιμης σημασίας που απαιτούν σκληροποιημένο εξοπλισμό

Με τον συνδυασμό υψηλού αριθμού θύρων και σύνδεσης ινών, η σειρά ETH-DIMC2424M παρέχει μια

Η τεχνολογία αυτή θα μπορούσε να είναι μια ευέλικτη λύση για δίκτυα που απαιτούν τόσο πρόσβαση χαλκού όσο και δυνατότητες backbone ινών.

Η κατασκευή του διακόπτη βιομηχανικής ποιότητας εξασφαλίζει αξιόπιστη απόδοση σε σκληρά περιβάλλοντα, ενώ η

Οι προηγμένες δυνατότητες διαχείρισης επιτρέπουν ακριβή έλεγχο και βελτιστοποίηση του δικτύου.

Ιδιαίτερα κατάλληλο για εφαρμογές όπου η αξιοπιστία του δικτύου, η επεκτασιμότητα και η απομακρυσμένη διαχείριση

είναι κρίσιμες απαιτήσεις.

Χαρακτηριστικά

10K Bytes Jumbo Frame

️ IEEE 802.3az Ενεργειακά αποδοτικό Ethernet (EEE)

¢ Πυρηνική θήκη IP40

Υποστηρίζει την εγκατάσταση DIN-Rail

Δραστηριότητα: -40 °C έως 80 °C (-40 °F έως 176 °F)

Υποστήριξη 24x10/100/1000Base-T + 4x1000Base-X SFP

10/100/1000Mbps RJ45 Port υποστηρίζει πλήρη/μισό-duplex, αυτόματη διαπραγμάτευση, αυτόματη MDI/MDIX

Υποστήριξη σύνδεσης θύρας USB-C για εύκολη διαχείριση, χωρίς την ανάγκη πρόσβασης στο RS232

Συνεχιζόμενη θύρα

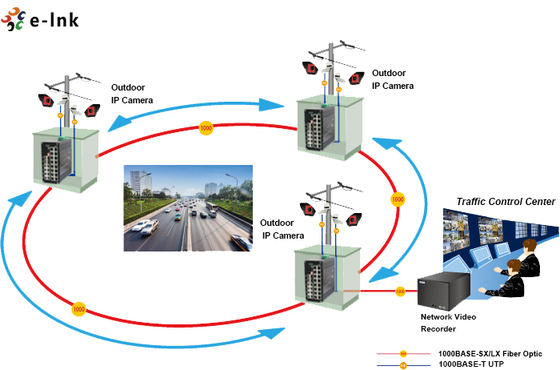

Εφαρμογή

Τεχνικοί δείκτες

Ethernet
Πρότυπα:	IEEE802.3 10BASE-T
	Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Δέντρο διάταξης
Επιστροφή και ρυθμός φιλτραρίσματος:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Μνήμη μπουφέρα πακέτων:	12M bits
Τύπος επεξεργασίας	Αποθήκευση και διαβίβαση
Διάφρασμα ζώνης του backplane	110Gbps
Μέγιστο μήκος πακέτου:	10K Bytes Jumbo Frame
Μέγεθος πίνακα διευθύνσεων:	8K διευθύνσεις MAC
Διασύνδεση
Συνδετήρας:	24 x RJ45
RS485:	1 x RS485 (προαιρετικό)
Οπτική θύρα:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (για διαχείριση)
RS485 σειριακή διεπαφή (προαιρετική)
Φυσική διεπαφή	Τεχνικός τυπικός τερματικός τερματικός τερματικός τερματικός τερματικός
Τύπος δεδομένων	1Ch RS485 Διοπτική
Σήματα RS-485	Δεδομένα+, Δεδομένα-, GND
Απόσταση γραμμής σειράς λιμένα ( χαλκός)	1000 μέτρα
Ποσοστό Baud	0 ~ 800kbps
Περιβάλλοννταλ
Θερμοκρασία λειτουργίας:	-40°C έως 80°C (-40°F έως 176°F)
Θέρμανση αποθήκευσης:	-40°C έως 85°C (-40°F έως 185°F)
Σχετική υγρασία:	5% έως 95% μη συμπυκνωτικό
ΜΤΠΔ	> 200 000 ώρες
Ηλεκτρική και Μηχανική
Δύναμη εισόδου:	12~48VDC, περιττή ισχύς (6-pin τερματικό μπλοκ)
Καταναλώσεις ενέργειας:	Μέγιστο 8W
Προστασία:
Υπερφόρτωση εισόδου ισχύος:	Αυτόματη επαναφορά
Αντίστροφη πολικότητα:	Σήμερα
ΔΕΠ Διακόπτης
Λειτουργία διακόπτη DIP 4 ψηφίων	ΔΕΠ	Λειτουργία	Ρυθμίσεις
	SW 1	Επικοινωνίες VLAN	Ενεργοποιημένο	ΟΦ - Αμετάκλητος
	SW 2	Διαχείριση δακτυλίων	Ενεργοποιημένο	ΟΦ - Αμετάκλητος
	SW 3	Διατηρημένο	ΕΝ - Διατηρείται	ΑΠΟΔΟΧΗΣ - Διατηρημένη
	SW 4	Διατηρημένο	ΕΝ - Διατηρείται	ΑΠΟΔΟΧΗΣ - Διατηρημένη
Δείκτες LED:
ΠΟΥΡ:	Κατάσταση ισχύος
Ethernet (ανά θύρα):	Σύνδεσμος/Δραστηριότητα
Λιμάνι RJ45	(Τ1 έως Τ24)
Φυτικές ίνες:	Διάδρομος SFP Gigabit:
Μέγεθος (WxDxH):	155 x 115 x 85 mm
Βάρος:	1.2 κιλά
Κεφάλαιο:	Αλουμινένια θήκη
Επιλογές στερέωσης:	Σιδηροδρομική στερέωση DIN
Χαρακτηριστικά λογισμικού
Πρωτόκολλα απόλυσης	Υποστήριξη STP/RSTP/MSTP/ERPSv2, Συγκέντρωση συνδέσμων
Υποστήριξη πολλαπλών εκπομπών	Υποστήριξη IGMP Snooping V1/V2/V3, υποστήριξη GMRP, GVMP,802.1Q
Επικοινωνίες VLAN	Υποστηρίζει IEEE 802.1Q 4K VLAN, υποστήριξη QINQ, διπλό VLAN,
Διαχείριση του χρόνου	ΣΝΤΠ
ΔΕΠ	Ανακατεύθυνση βάσει ροής Περιορισμός επιτοκίου βάσει ροής Φίλτρο πακέτων με βάση τη ροή 8*Απόθετες εξόδου κάθε θύρας 802.1p/DSCP Διαφορετική ποιότητα εξυπηρέτησης, σήμα προτεραιότητας/σημείωση Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)
ΑΚΑ	Δελτίο ACL έκδοσης με βάση το λιμάνι ACL βασισμένη σε θύρα και VLAN Φιλτράρισμα πακέτων από L2 σε L4, που ταιριάζει με το πρώτο μήνυμα 80 bytes. Παροχή ACL με βάση MAC, MAC διεύθυνση προορισμού, IP πηγή, IP προορισμού, τύπο πρωτοκόλλου IP, TCP / UDP λιμάνι, TCP / UDP Port εύρος, και VLAN, κλπ
Διαγνωστική συντήρηση	Υποστήριξη αντανάκλασης λιμένων, Syslog, Ping
Διαχειριστική λειτουργία	Υποστήριξη CLI, WEB, SNMPv1/v2/v3, Telnet server για διαχείριση, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
Διαχείριση συναγερμού	Υποστήριξη της εξόδου συναγερμού με αναμεταδιδόμενο σύστημα, RMON, TRAP
Ασφάλεια	Προστασία από καταιγίδες μετάδοσης, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Υποστήριξη DHCP Snooping, επιλογή 82,802.1X πρόσβαση ασφαλείας, Υποστήριξη της ιεραρχικής διαχείρισης των χρηστών, της λίστας ελέγχου πρόσβασης ACL, Υποστήριξη DDOS, φιλτράρισμα / δέσμευση MAC με βάση τα λιμάνια, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση λιμένων, όριο ταχύτητας μηνυμάτων ARP
Προχωρημένα χαρακτηριστικά στρώματος 2+	Διαχείριση IPv4/IPv6 Στατική διαδρομή
Κανονιστικές εγκρίσεις
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, κατηγορία Α
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
IEC 61000-4-5: 2014 (Περίοδος)
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.

Πληροφορίες παραγγελίας
