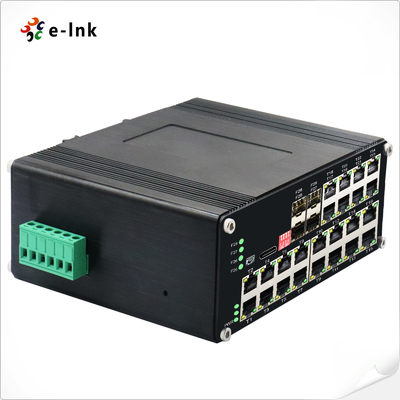

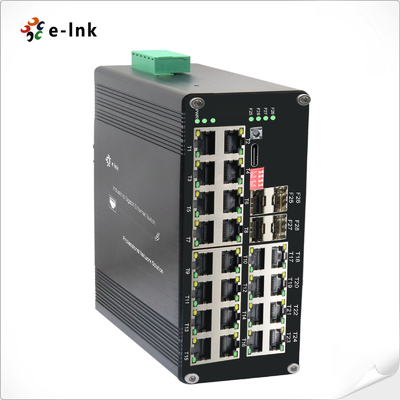

Βιομηχανικές θύρες 24 TP και θύρες 4 Fiber SFP Διαχειριζόμενος διακόπτης Ethernet για την ενσωμάτωση δικτύων

Βιομηχανικός L2+ 24-Θυρών 10/100/1000T 802.3at PoE + 4-Θυρών 1000X Διαχειριζόμενος Ethernet Switch SFP

Επισκόπηση

Η Σειρά ETH-DIMC2424MP είναι ένας βιομηχανικού επιπέδου L2+ διαχειριζόμενος PoE+ Ethernet switch που

συνδυάζει παροχή ισχύος υψηλής πυκνότητας με ισχυρές δυνατότητες δικτύωσης. Διαθέτει 24× Gigabit

θύρες PoE+ (IEEE 802.3at, 30W ανά θύρα) και 4× 1000Base-X SFP fiber uplinks, αυτός ο ανθεκτικός

switch έχει σχεδιαστεί για κρίσιμες αναπτύξεις σε σκληρά περιβάλλοντα.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα:
✔ Σχεδιασμός PoE+ Υψηλής Ισχύος: 24× 10/100/1000Base-T(X) θύρες παρέχουν έως και 30W ανά θύρα, υποστηρίζοντας

συσκευές που απαιτούν πολλή ενέργεια, όπως κάμερες PTZ και ασύρματα AP.
✔ Συνδεσιμότητα Διπλού Μέσου: 4× υποδοχές SFP (single/multi-mode, 1/2 πυρήνες) επιτρέπουν συνδέσεις οπτικών ινών μεγάλης απόστασης.

✔ Βιομηχανική Αξιοπιστία: Λειτουργεί σε ακραίες θερμοκρασίες (-40°C έως +75°C) με προστασία από υπερτάσεις και
αντίσταση σε κραδασμούς.

✔ Προηγμένη Διαχείριση L2+: VLAN, QoS, IGMP snooping και port mirroring για βελτιστοποιημένο έλεγχο της κυκλοφορίας.
✔ Απλότητα Plug-and-Play: Auto MDI/MDI-X και αυτόματη διαπραγμάτευση απλοποιούν την εγκατάσταση.
Τυπικές Εφαρμογές:

• Συστήματα επιτήρησης IP μεγάλης κλίμακας (τροφοδοσία 24+ καμερών)
• Βιομηχανικά δίκτυα IoT με μικτές τοπολογίες χαλκού/οπτικών ινών
• Ασύρματα δίκτυα mesh εξωτερικού χώρου που απαιτούν PoE και fiber backhaul
• Υποδομές έξυπνης πόλης (έλεγχος κυκλοφορίας, οδικός φωτισμός)
Με τον απαράμιλλο συνολικό προϋπολογισμό PoE 720W και την ανθεκτικότητα επιπέδου φορέα, η σειρά ETH-DIMC2424MP είναι

η απόλυτη λύση για την ανάπτυξη δικτυωμένων συσκευών υψηλής ισχύος σε απαιτητικά περιβάλλοντα. Οι αρθρωτές

επιλογές οπτικών ινών διασφαλίζουν το μέλλον του δικτύου σας, ενώ ο σκληρυμένος σχεδιασμός εξασφαλίζει 24/7 λειτουργία όπου τα τυπικά

switches αποτυγχάνουν.

Χαρακτηριστικά

► Υποστήριξη σύνδεσης θύρας USB-C για εύκολη διαχείριση, χωρίς την ανάγκη πρόσβασης στη σειριακή θύρα RS232

καθόλου

► 10K Bytes Jumbo Frame

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► IP40 Αλουμινένιο Κέλυφος

► Υποστηρίζει εγκατάσταση DIN-Rail

► -40°C έως 80°C (-40°F έως 176°F) θερμοκρασία λειτουργίας

► Υποστήριξη 24x10/100/1000Base-T + 4x1000Base-X SFP

► Η θύρα 10/100/1000Mbps RJ45 υποστηρίζει Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

► Συμβατό με IEEE802.3af/at

► Ο διακόπτης DIP υποστηρίζει VLAN με ένα κλειδί, διαχείριση Ring με ένα κλειδί, PoE Reset και 250m PoE Network

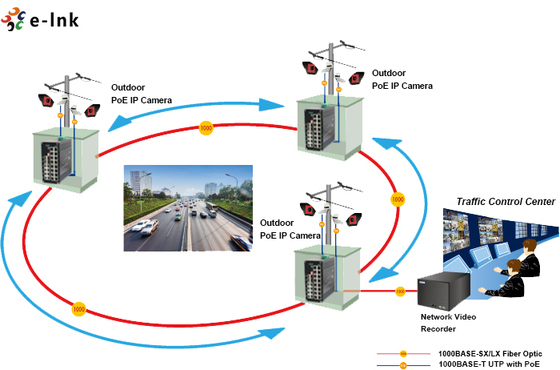

Εφαρμογή

Τεχνικοί Δείκτες

Ethernet

Πρότυπα:
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
	Ρυθμός προώθησης & φιλτραρίσματος:
14,880pps (10Mbps)	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	Μνήμη Buffer Πακέτων:
12M bits	Τύπος Επεξεργασίας:
Store-and-Forward	Εύρος ζώνης Backplane
110Gbps	Μέγιστο Μήκος Πακέτου:
10K Bytes Jumbo Frame	Μέγεθος Πίνακα Διευθύνσεων:
8K MAC Addresses	Διασύνδεση
Σύνδεσμος:
24 x RJ45	RS485:
1 x RS485 (Προαιρετικό)	Οπτική Θύρα:
4 x 1000Base-X SFP	USB-C:
1 x USB-C (για Διαχείριση)	Σειριακή Διασύνδεση RS485 (Προαιρετικό)
Φυσική διασύνδεση
Βιομηχανικό τυπικό τερματικό βιδών 3 ακίδων	Τύπος δεδομένων
1Ch RS485 Αμφίδρομη	Σήματα RS-485
Data+, Data-, GND	Απόσταση γραμμής σειριακής θύρας (χαλκός)
1000 μέτρα	Baud rate
0 ~ 800kbps	PoE (Power over Ethernet)
Πρότυπο:
IEEE 802.3at Power over Ethernet Plus	IEEE 802.3af Power over Ethernet
	Θύρα:
RJ45	Αντιστοίχιση ακίδων ρεύματος
4/5(+), 7/8(-)	Προϋπολογισμός PoE:
Έως 720-watt PoE budget	Περιβάλλον
Θερμοκρασία Λειτουργίας:-40°C έως 80°C (-40°F έως 176°F)
Θερμοκρασία Αποθήκευσης:	-40°C έως 85°C (-40°F έως 185°F)
Σχετική Υγρασία:	5% έως 95% μη συμπυκνωμένη
MTBF	> 200.000 ώρες
Ηλεκτρικά και Μηχανικά	Είσοδος Ισχύος:

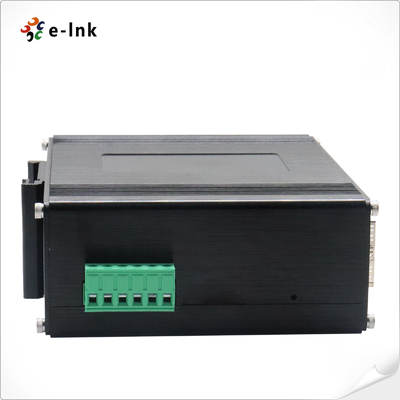

48~57VDC, Redundant Power (6-pin Terminal Block)
Κατανάλωση Ισχύος:	8W Max.(PoE σε χρήση
<720W)	Προστασία:Υπερφόρτωση Εισόδου Ισχύος:
Αυτόματη Επαναφορά
Αντίστροφη πολικότητα:	Παρών
ΔΙ	Διακόπτης P
Λειτουργία διακόπτη DIP 4 ψηφίωνDIP
Λειτουργία	Ρυθμίσεις	SW 1	VLAN
	ON - Ενεργοποιημένο	Διαχείριση Χρόνου	Ενδείξεις LED:	Ισχύς:
	ON - Ενεργοποιημένο	OFF - Απενεργοποιημένο	Ενδείξεις LED:	Ισχύς:
	ON - Ενεργοποιημένο	OFF - Απενεργοποιημένο	Ενδείξεις LED:	Ισχύς:
	ON - Ενεργοποιημένο	OFF - Απενεργοποιημένο	Ενδείξεις LED:	Ισχύς:
Κατάσταση Ισχύος
Ethernet (ανά θύρα):	Σύνδεση/Δραστηριότητα
PoE	Κατάσταση PoE (T1~T24)
Ίνα:	Θύρα Gigabit SFP: F25~F28
Διαστάσεις (ΠxΒxΥ):	155 x 115 x 85 mm
Βάρος:	1.2KG
Κέλυφος:	Αλουμινένιο Κέλυφος
Επιλογές Τοποθέτησης:	Στήριξη DIN-Rail
Λειτουργίες Λογισμικού	Πρωτόκολλα Πλεονασμού
Υποστήριξη STP/RSTP/MSTP/ERPSv2, Link Aggregation
Υποστήριξη Multicast	Υποστήριξη IGMP Snooping V1/V2/V3, υποστήριξη GMRP, GVMP, 802.1Q
VLAN	Υποστήριξη IEEE 802.1Q 4K VLAN, υποστήριξη QINQ, Double VLAN,
Διαχείριση Χρόνου	SNTP
QOS	Ανακατεύθυνση βάσει ροής
Περιορισμός ρυθμού βάσει ροής	Φιλτράρισμα πακέτων βάσει ροής 8*Ουρές εξόδου κάθε θύρας 802.1p/DSCP αντιστοίχιση προτεραιότητας Diff-Serv QoS, Σήμανση/Σημείωση Προτεραιότητας Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR) ACL ACL που εκδίδεται βάσει θύρας
ACL βάσει θύρας και VLAN	Φιλτράρισμα πακέτων L2 έως L4, αντιστοίχιση πρώτων 80 bytes μηνύματος. Παρέχετε ACL βάσει MAC, Διεύθυνση MAC προορισμού, IP Source, IP προορισμού, Τύπος πρωτοκόλλου IP, Θύρα TCP/UDP, Εύρος θυρών TCP/UDP και VLAN, κ.λπ. Διαχείριση PoE Συνολικό όριο ισχύος της παροχής ρεύματος PoE
Κατανομή ισχύος εξόδου PoE	Διαμόρφωση προτεραιότητας εξόδου PoE Κατάσταση λειτουργίας PoE Προγραμματισμός λειτουργίας PoE Διαγνωστική Συντήρηση Υποστήριξη port mirroring, Syslog, Ping
Λειτουργία Διαχείρισης	Υποστήριξη CLI, WEB, SNMPv1/v2/v3, διακομιστής Telnet για διαχείριση, EEE, LLDP, διακομιστής/πελάτης DHCP (IPv4/IPv6), Cloud/MQTT
Διαχείριση Συναγερμού	Υποστήριξη εξόδου συναγερμού ρελέ 1 κατεύθυνσης, RMON, TRAP
Ασφάλεια	Προστασία Broadcast Storm, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Υποστήριξη DHCP Snooping, Option 82,802.1X security access,	Υποστήριξη διαχείρισης ιεραρχικού χρήστη, λίστα ελέγχου πρόσβασης ACL, Υποστήριξη DDOS, φιλτράρισμα/δέσμευση MAC βάσει θύρας, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση θύρας, όριο ταχύτητας μηνύματος ARP Προηγμένα Χαρακτηριστικά Layer 2+ Διαχείριση IPv4/IPv6
Στατική Διαδρομή	Κανονιστικές Εγκρίσεις ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Πληροφορίες Παραγγελίας
Μοντέλο

Περιγραφή
