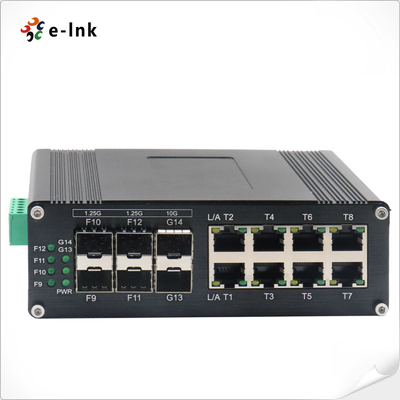

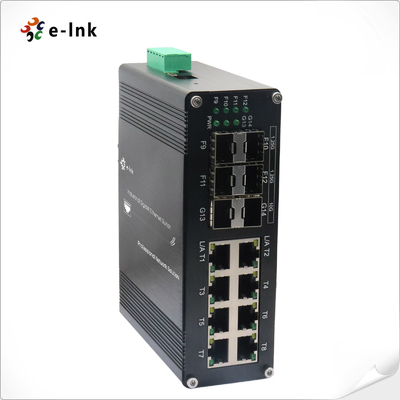

Βιομηχανικός διαχειριζόμενος διακόπτης Ethernet SFP+ 8 θυρών TP και 6 θυρών Fiber για την ενσωμάτωση δικτύων

Βιομηχανικός L2+ 8-Port 10/100/1000T + 4-Port 1G SFP + 2-Port 10G SFP+ Διαχειριζόμενος διακόπτης Ethernet

Σύνοψη

Η σειρά ETH-IMC2408M είναι ένας βιομηχανικός διαχειριζόμενος διακόπτης Ethernet πολλών gigabit σχεδιασμένος για

Συνδυάζοντας 8× Gigabit θύρες χαλκού, 4× 1G

Οι υποδομές SFP και οι θύρες 2 × 10G SFP +, αυτός ο σκληρυμένος διακόπτης προσφέρει εξαιρετική ευελιξία σύνδεσης για

εφαρμογές που απαιτούν μεγάλο εύρος ζώνης.

Βασικά χαρακτηριστικά και οφέλη:
✔ Διαμόρφωση υβριδικής θύρας:
- 8× 10/100/1000Base-T(X) θύρες RJ45 με αυτόματη MDI/MDI-X
- 4× 1000Base-X SFP slots (1G)
- 2 × 10G θύρες SFP+ για υψηλής ταχύτητας αναβαθμίσεις

✔ Υποστήριξη με φυτικές ίνες:
- Συμβατό με οπτική 1G και 10G
- Υποστηρίζει μονάδες SFP/SFP+ μονο-/πολυ-τρόπου (1/2 πυρήνας)
- Επιτρέπει συνδεσιμότητα μεγάλων αποστάσεων έως 80 χλμ. (με κατάλληλη οπτική)

✔ Βιομηχανική Αξιοπιστία:
- -40 °C έως +75 °C
- Επιλογές DIN-rail ή τοίχου
- Προστασία από υπερβολικές τάσεις και αντοχή σε δονήσεις

✔ Προχωρημένη Διαχείριση:
- VLAN, QoS, και IGMP κατασκοπεύοντας
- Αντικατάσταση λιμένων και κατάταξη προτεραιοτήτων της κυκλοφορίας
- Διασύνδεση διαχείρισης Web/CLI/SNMP

Ιδανικές εφαρμογές:
• Συστήματα παρακολούθησης υψηλού εύρους ζώνης με κάμερες IP 4K
• Βιομηχανικά δίκτυα ραχοκοκαλιάς που απαιτούν 10G uplinks
• Ασύρματα σημεία συγκέντρωσης για τις εφαρμογές 5G/Wi-Fi 6
• Τα έξυπνα συστήματα μεταφορών (ΙΣΤ, σιδηροδρομικές επικοινωνίες)

Με τον μοναδικό συνδυασμό των θύρων πρόσβασης 1G και 10G uplinks, η σειρά ETH-IMC2408M

Η σκληρή σχεδίαση του διακόπτη εξασφαλίζει ότι οι συσκευές που χρησιμοποιούνται για την

αξιόπιστη λειτουργία σε δύσκολες συνθήκες, παρέχοντας παράλληλα κλιμακώσιμο εύρος ζώνης για το αναπτυσσόμενο δίκτυο

Απαιτήσεις.

Χαρακτηριστικά

Υποστήριξη σύνδεσης θύρας USB-C για εύκολη διαχείριση, χωρίς την ανάγκη πρόσβασης στο RS232

Συνεχιζόμενη θύρα

9K Bytes Jumbo Frame

️ IEEE 802.3az Ενεργειακά αποδοτικό Ethernet (EEE)

¢ Πυρηνική θήκη IP40

Υποστηρίζει την εγκατάσταση DIN-Rail

Δοκιμαστική θερμοκρασία

Υποστήριξη 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP

10/100/1000Mbps RJ45 Port υποστηρίζει πλήρη/μισό-duplex, αυτόματη διαπραγμάτευση, αυτόματη MDI/MDIX

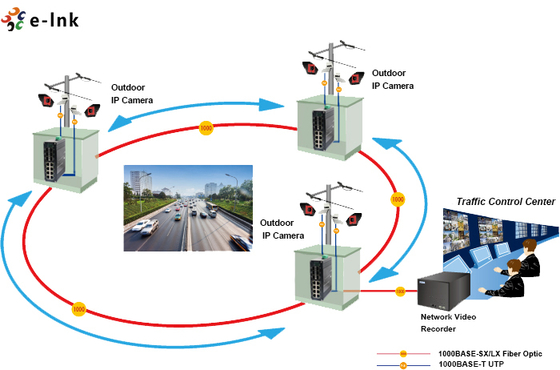

Εφαρμογή

Τεχνικοί δείκτες

Ethernet
Πρότυπα:	IEEE802.3 10BASE-T
	Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Δέντρο διάταξης
Επιστροφή και ρυθμός φιλτραρίσματος:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Μνήμη μπουφέρα πακέτων:	12M bits
Τύπος επεξεργασίας	Αποθήκευση και διαβίβαση
Διάφρασμα ζώνης του backplane	110Gbps
Μέγιστο μήκος πακέτου:	9K Bytes Jumbo Frame
Μέγεθος πίνακα διευθύνσεων:	8K διευθύνσεις MAC
Διασύνδεση
Συνδετήρας:	8 x RJ45
RS485:	1 x RS485 (προαιρετικό)
Οπτική θύρα:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (για διαχείριση)
RS485 σειριακή διεπαφή (προαιρετική)
Φυσική διεπαφή	Τεχνικός τυπικός τερματικός τερματικός τερματικός τερματικός τερματικός
Τύπος δεδομένων	1Ch RS485 Διοπτική
Σήματα RS-485	Δεδομένα+, Δεδομένα-, GND
Απόσταση γραμμής σειράς λιμένα ( χαλκός)	1000 μέτρα
Ποσοστό Baud	0 ~ 800kbps
Περιβάλλοννταλ
Θερμοκρασία λειτουργίας:	-40°C έως 80°C (-40°F έως 176°F)
Θέρμανση αποθήκευσης:	-40°C έως 85°C (-40°F έως 185°F)
Σχετική υγρασία:	5% έως 95% μη συμπυκνωτικό
ΜΤΠΔ	> 200 000 ώρες
Ηλεκτρική και Μηχανική
Δύναμη εισόδου:	12~48VDC, περιττή ισχύς (6-pin τερματικό μπλοκ)
Καταναλώσεις ενέργειας:	8W Max.(PoE σε χρήση <240W)
Προστασία:
Υπερφόρτωση εισόδου ισχύος:	Αυτόματη επαναφορά
Αντίστροφη πολικότητα:	Σήμερα

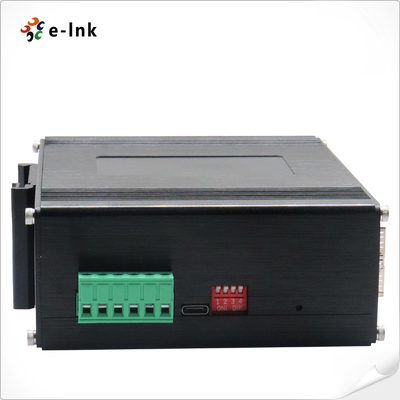

ΔΕΠ Διακόπτης
Λειτουργία διακόπτη DIP 4 ψηφίων	ΔΕΠ	Λειτουργία	Ρυθμίσεις
	SW 1	Επικοινωνίες VLAN	Ενεργοποιημένο	ΟΦ - Αμετάκλητος
	SW 2	Διαχείριση δακτυλίων	Ενεργοποιημένο	ΟΦ - Αμετάκλητος
	SW 3	Διατηρημένο	ΕΝ - Διατηρείται	ΑΠΟΔΟΧΗΣ - Διατηρημένη
	SW 4	Διατηρημένο	ΕΝ - Διατηρείται	ΑΠΟΔΟΧΗΣ - Διατηρημένη
Δείκτες LED:
ΠΟΥΡ:	Κατάσταση ισχύος
Ethernet (ανά θύρα):	Σύνδεσμος/Δραστηριότητα
Φυτικές ίνες:	Διάταξη 2
	10G SFP+ θύρα: F13, F14
Μέγεθος (WxDxH):	149 x 114 x 50 mm
Βάρος:	0.55 κιλά
Κεφάλαιο:	Αλουμινένια θήκη
Επιλογές στερέωσης:	Σιδηροδρομική στερέωση DIN
Χαρακτηριστικά λογισμικού
Πρωτόκολλα απόλυσης	Υποστήριξη STP/RSTP/MSTP/ERPSv2, Συγκέντρωση συνδέσμων
Υποστήριξη πολλαπλών εκπομπών	Υποστήριξη IGMP Snooping V1/V2/V3, υποστήριξη GMRP, GVMP,802.1Q
Επικοινωνίες VLAN	Υποστηρίζει IEEE 802.1Q 4K VLAN, υποστήριξη QINQ, διπλό VLAN,
Διαχείριση του χρόνου	ΣΝΤΠ
ΔΕΠ	Ανακατεύθυνση βάσει ροής Περιορισμός επιτοκίου βάσει ροής Φίλτρο πακέτων με βάση τη ροή 8*Απόθετες εξόδου κάθε θύρας 802.1p/DSCP Διαφορετική ποιότητα εξυπηρέτησης, σήμα προτεραιότητας/σημείωση Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)
ΑΚΑ	Δελτίο ACL έκδοσης με βάση το λιμάνι ACL βασισμένη σε θύρα και VLAN Φιλτράρισμα πακέτων από L2 σε L4, που ταιριάζει με το πρώτο μήνυμα 80 bytes. Παροχή ACL με βάση MAC, MAC διεύθυνση προορισμού, IP πηγή, IP προορισμού, τύπο πρωτοκόλλου IP, TCP / UDP λιμάνι, TCP / UDP Port εύρος, και VLAN, κλπ
Διαγνωστική συντήρηση	Υποστήριξη αντανάκλασης λιμένων, Syslog, Ping
Διαχειριστική λειτουργία	Υποστήριξη CLI, WEB, SNMPv1/v2/v3, Telnet server για διαχείριση, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
Διαχείριση συναγερμού	Υποστήριξη της εξόδου συναγερμού με αναμεταδιδόμενο σύστημα, RMON, TRAP
Ασφάλεια	Προστασία από καταιγίδες μετάδοσης, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Υποστήριξη DHCP Snooping, επιλογή 82,802.1X πρόσβαση ασφαλείας, Υποστήριξη της ιεραρχικής διαχείρισης των χρηστών, της λίστας ελέγχου πρόσβασης ACL, Υποστήριξη DDOS, φιλτράρισμα / δέσμευση MAC με βάση τα λιμάνια, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση λιμένων, όριο ταχύτητας μηνυμάτων ARP
Προχωρημένα χαρακτηριστικά στρώματος 2+	Διαχείριση IPv4/IPv6 Στατική διαδρομή
Κανονιστικές εγκρίσεις
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, κατηγορία Α
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
IEC 61000-4-5: 2014 (Περίοδος)
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.

Πληροφορίες παραγγελίας
