Βιομηχανικός Διαχειριζόμενος Ethernet Switch 8 θυρών TP και 6 θυρών Fiber SFP+ για Ενοποίηση Δικτύων

Επιλογές SFP

Επισκόπηση

Η Σειρά ETH-IMC2408MP είναι ένας βιομηχανικού βαθμού L2+ διαχειριζόμενος διακόπτης multi-gigabit PoE+ που

συνδυάζει την παροχή PoE υψηλής ισχύος με προηγμένη συνδεσιμότητα οπτικών ινών. Διαθέτει 8× θύρες Gigabit PoE+

(802.3at, 30W/θύρα), 4× υποδοχές 1G SFP και 2× uplinks 10G SFP+, αυτός ο σκληρυμένος διακόπτης έχει σχεδιαστεί

για εφαρμογές έντασης εύρους ζώνης, power-over-Ethernet σε σκληρά περιβάλλοντα.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα:
✔ Σχεδιασμός PoE+ Υψηλής Ισχύος:
- 8× θύρες 10/100/1000Base-T(X) παρέχουν έως και 30W ανά θύρα
- Συνολικός προϋπολογισμός PoE 240W για την τροφοδοσία πολλαπλών συσκευών υψηλής ζήτησης

✔ Συνδεσιμότητα Multi-Gigabit Fiber:
- 4× υποδοχές 1000Base-X SFP (1G) + 2× θύρες 10G SFP+
- Υποστηρίζει μονάδες single-mode/multi-mode (1/2 πυρήνες)
- Επιτρέπει ευέλικτες τοπολογίες οπτικών ινών από μικρή εμβέλεια έως 80km+

✔ Βιομηχανική Αξιοπιστία:
- -40°C έως +75°C εύρος θερμοκρασίας λειτουργίας
- Επιλογές τοποθέτησης σε DIN-rail ή τοίχο
- Προστασία EMI/surge (συμμορφώνεται με EN61000-6-2/4)

✔ Προηγμένη Διαχείριση L2+:
- VLAN, QoS και διαχείριση ισχύος PoE
- IGMP snooping για βελτιστοποιημένη κίνηση multicast
- Διπλά είδωλα υλικολογισμικού για ασφαλή λειτουργία

Ιδανικές Εφαρμογές:
• Συστήματα επιτήρησης υψηλής ανάλυσης (κάμερες PTZ με backhaul 10G)
• Ασύρματα δίκτυα εξωτερικού χώρου (WAPs με τροφοδοσία PoE με συγκέντρωση οπτικών ινών)
• Βιομηχανικός αυτοματισμός με μικτές απαιτήσεις PoE και οπτικών ινών
• Υποδομές μεταφορών (συστήματα παρακολούθησης σηράγγων/γεφυρών)

Με τον μοναδικό συνδυασμό PoE υψηλής ισχύος, θυρών πρόσβασης 1G και uplinks οπτικών ινών 10G, η

Σειρά ETH-IMC2408MP προσφέρει απαράμιλλη ευελιξία για σύγχρονα βιομηχανικά δίκτυα. Ο σκληρυμένος σχεδιασμός του διακόπτη

εξασφαλίζει 24/7 λειτουργία σε ακραίες συνθήκες, παρέχοντας παράλληλα επεκτάσιμο εύρος ζώνης

και ισχύ για αυξανόμενες αναπτύξεις IoT.

Χαρακτηριστικά

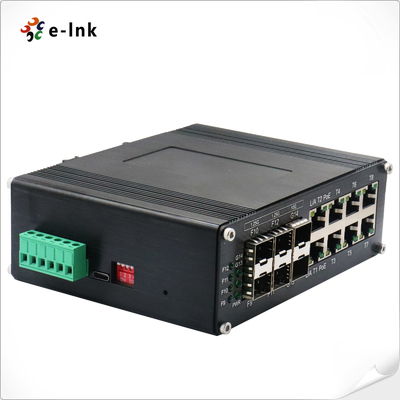

► Ο διακόπτης DIP υποστηρίζει VLAN με ένα κλειδί, Διαχείριση Ring με ένα κλειδί, Επαναφορά PoE και 250m PoE

Δίκτυο

► Υποστήριξη σύνδεσης θύρας USB-C για εύκολη διαχείριση, χωρίς την ανάγκη πρόσβασης στη θύρα RS232

σειριακή θύρα καθόλου

► 9K Bytes Jumbo Frame

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► IP40 Αλουμινένιο Κέλυφος

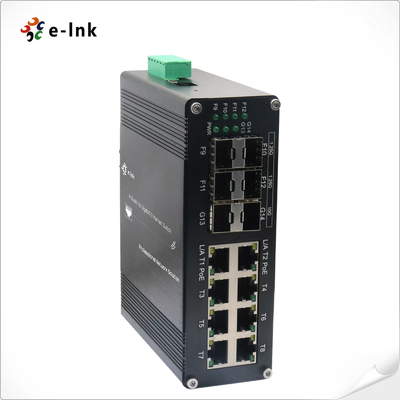

► Υποστηρίζει εγκατάσταση DIN-Rail

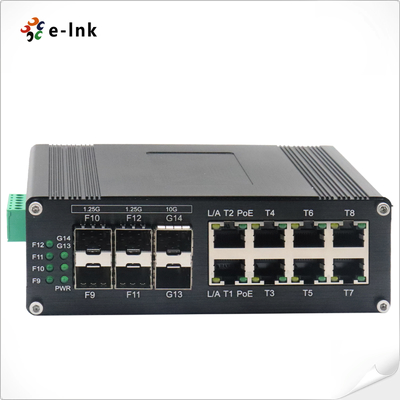

► Υποστήριξη 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+

► Η θύρα 10/100/1000Mbps RJ45 υποστηρίζει Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

► Συμμορφώνεται με IEEE802.3af/at

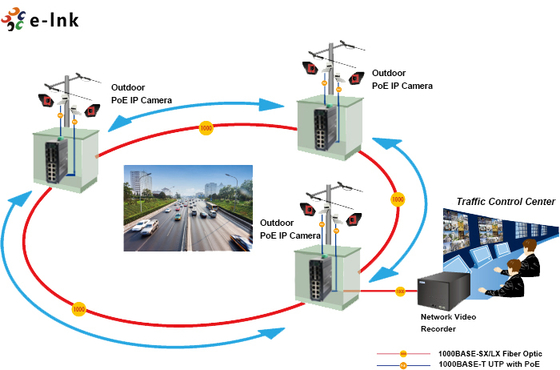

Εφαρμογή

Τεχνικοί Δείκτες

Ethernet
Πρότυπα:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Ρυθμός προώθησης & φιλτραρίσματος:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Μνήμη Buffer πακέτων:	12M bits
Τύπος επεξεργασίας:	Store-and-Forward
Εύρος ζώνης backplane	110Gbps
Μέγιστο Μήκος Πακέτου:	9K Bytes Jumbo Frame
Μέγεθος Πίνακα Διευθύνσεων:	8K MAC Addresses
Διασύνδεση
Σύνδεσμος:	8 x RJ45
RS485:	1 x RS485 (Προαιρετικό)
Οπτική Θύρα:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (για Διαχείριση)
Σειριακή Διασύνδεση RS485 (Προαιρετικό)
Φυσική διασύνδεση	Βιομηχανικό τερματικό βιδωτό 3 ακίδων
Τύπος δεδομένων	1Ch RS485 Αμφίδρομη
Σήματα RS-485	Data+, Data-, GND
Απόσταση γραμμής σειριακής θύρας (χαλκού)	1000 μέτρα
Baud rate	0 ~ 800kbps
PoE (Power over Ethernet)
Πρότυπο:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Θύρα:	RJ45
Αντιστοίχιση ακίδων ισχύος	4/5(+), 7/8(-)
Προϋπολογισμός PoE:	Έως 240-watt προϋπολογισμός PoE
ΠεριβάλλονΘερμοκρασία λειτουργίας:
-40°C έως 80°C (-40°F έως 176°F)	Θερμοκρασία αποθήκευσης:
-40°C έως 85°C (-40°F έως 185°F)	Σχετική υγρασία:
5% έως 95% μη συμπυκνωμένη	MTBF
> 200.000 ώρες	Ηλεκτρικά και Μηχανικά
Ισχύς εισόδου:
48~57VDC, Redundant Power (6-pin Terminal Block)	Κατανάλωση ρεύματος:
8W Max.(PoE σε χρήση	<240W)Προστασία:
Υπερφόρτωση εισόδου ρεύματος:
Αυτόματη επαναφορά	Αντίστροφη πολικότητα:
Παρών	ΔΙ
Διακόπτης PΛειτουργία διακόπτη DIP 4 ψηφίων
DIP	Λειτουργία	Ρυθμίσεις	SW 1
	VLAN	Υποστήριξη IEEE 802.1Q 4K VLAN, υποστήριξη QINQ, Double VLAN,	OFF - Απενεργοποιημένο	Ενδείξεις LED:
	Διαχείριση Ring	ON - Ενεργοποιημένο	OFF - Απενεργοποιημένο	Ενδείξεις LED:
	Δίκτυο PoE 250m	ON - Ενεργοποιημένο	OFF - Απενεργοποιημένο	Ενδείξεις LED:
	Επαναφορά PoE	ON - Ενεργοποιημένο	OFF - Απενεργοποιημένο	Ενδείξεις LED:
PWR:
Κατάσταση ισχύος	Ethernet (ανά θύρα):
Σύνδεση/Δραστηριότητα	PoE (Προαιρετικό)
Κατάσταση PoE	Ίνα:
Θύρα Gigabit SFP: F9~F12	Θύρα 10G SFP+: F13, F14
	Διαστάσεις (ΠxΒxΥ):
149 x 114 x 50 mm	Βάρος:
0,55Kg	Κέλυφος:
Αλουμινένιο Κέλυφος	Επιλογές τοποθέτησης:
Στήριξη DIN-Rail	Λειτουργίες λογισμικού
Πρωτόκολλα πλεονασμού
Υποστήριξη STP/RSTP/MSTP/ERPSv2, Link Aggregation	Υποστήριξη Multicast
Υποστήριξη IGMP Snooping V1/V2/V3, υποστήριξη GMRP, GVMP, 802.1Q	VLAN
Υποστήριξη IEEE 802.1Q 4K VLAN, υποστήριξη QINQ, Double VLAN,	Διαχείριση χρόνου
SNTP	QOS
Ανακατεύθυνση βάσει ροής	Περιορισμός ρυθμού βάσει ροής Φιλτράρισμα πακέτων βάσει ροής 8*Ουρές εξόδου κάθε θύρας 802.1p/DSCP αντιστοίχιση προτεραιότητας Diff-Serv QoS, Σήμανση/Σχολιασμός προτεραιότητας Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR) ACL
ACL που εκδίδεται βάσει θύρας	ACL βάσει θύρας και VLAN Φιλτράρισμα πακέτων L2 έως L4, αντιστοίχιση πρώτων 80 bytes μηνύματος. Παρέχετε ACL βάσει MAC, Διεύθυνση MAC προορισμού, IP Source, IP προορισμού, Τύπος πρωτοκόλλου IP, Θύρα TCP/UDP, Εύρος θυρών TCP/UDP και VLAN, κ.λπ. Διαχείριση PoE
Συνολικό όριο ισχύος της παροχής ρεύματος PoE	Κατανομή ισχύος εξόδου PoE Διαμόρφωση προτεραιότητας εξόδου PoE Κατάσταση λειτουργίας PoE Προγραμματισμός λειτουργίας PoE Διαγνωστική Συντήρηση
Υποστήριξη κατοπτρισμού θυρών, Syslog, Ping	Λειτουργία διαχείρισης
Υποστήριξη CLI, WEB, SNMPv1/v2/v3, διακομιστής Telnet για διαχείριση, EEE, LLDP, DHCP Server/Client(IPv4/IPv6), Cloud/MQTT	Διαχείριση συναγερμού
Υποστήριξη εξόδου συναγερμού ρελέ 1 κατεύθυνσης, RMON, TRAP	Ασφάλεια
Προστασία καταιγίδας εκπομπής, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Υποστήριξη DHCP Snooping, Option 82,802.1X security access, Υποστήριξη ιεραρχικής διαχείρισης χρήστη, λίστα ελέγχου πρόσβασης ACL, Υποστήριξη DDOS, φιλτράρισμα/δέσμευση MAC βάσει θύρας, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση θύρας, όριο ταχύτητας μηνυμάτων ARP Προηγμένα Χαρακτηριστικά Layer 2+
Διαχείριση IPv4/IPv6	Στατική Διαδρομή Ρυθμιστικές Εγκρίσεις
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Πληροφορίες παραγγελίας

Μοντέλο
