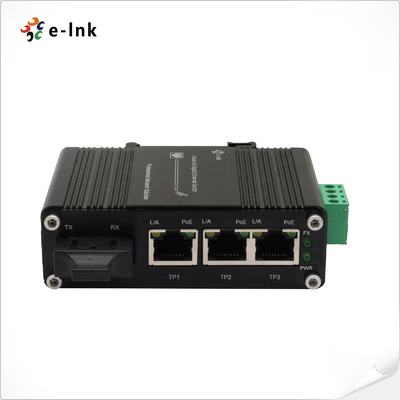

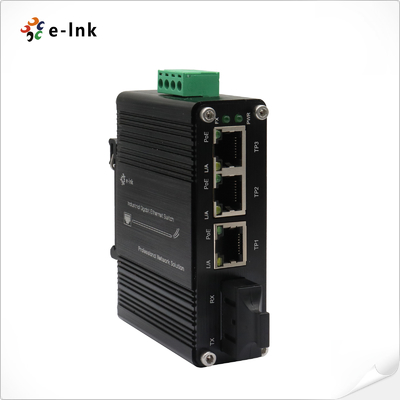

Μίνι Βιομηχανικός 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Ethernet Switch με είσοδο 12 ~ 48VDC και ενισχυτή τάσης
Σύνοψη
Η σειρά LNK-IMC103GP είναι ένας συμπαγής αλλά ανθεκτικός μη διαχειριζόμενος βιομηχανικός διακόπτης PoE+ σχεδιασμένος για
Συνδυάζοντας 3× 10/100/1000Base-T PoE+ θύρες (802.3at, 30W/θύρα)
και 1 × 1000Base-X SC θύρα ινών, αυτό το διακόπτη εξοικονόμησης χώρου παρέχει αξιόπιστη ενέργεια και συνδεσιμότητα
σε ακραίες συνθήκες.
Βασικά χαρακτηριστικά και οφέλη:
✔ Λύση PoE+ βιομηχανικού επιπέδου:
- 3 × θύρες PoE Gigabit (μέχρι 30W η καθεμία) για την τροφοδότηση IP καμερών/WAP
- Ενσωματωμένος ενισχυτής τάσης υποστηρίζει ευρύ φάσμα εισόδου 12-48VDC
- Ιδανικό για εγκαταστάσεις ηλιακής και αιολικής ενέργειας
✔ Σκληρό σχέδιο:
- -40°C έως +75°C
- Κατασκευή ανθεκτική σε δονήσεις/ογκώσεις
- 100% εγκατάσταση δοκιμάστηκε για την αξιοπιστία
✔ Απλοποιημένη Συνδεσιμότητα:
- Πύλη ινών SC για συνδέσεις μεγάλων αποστάσεων χωρίς θόρυβο
- Λειτουργία Plug-and-play με αυτοδιαπραγμάτευση
- Επιλογές DIN-rail ή τοίχου
✔ Πιστοποιημένη Αξιότητα:
- Συμμόρφωση CE/FCC
- Προστασία κατά των υπερβατικών τάσεων (EN61000-6-2/4)
- Μεταλλική θήκη για προστασία από EMI
Ιδανικές εφαρμογές:
• Συστήματα εξωτερικής παρακολούθησης με ηλιακή ενέργεια
• Υποδομές μεταφορών (παρακολούθηση δρόμου/τόννελ)
• Απομακρυσμένες βιομηχανικές εφαρμογές IoT
• Ασύρματα δίκτυα σε δύσκολα περιβάλλοντα
Με τον μοναδικό συνδυασμό της PoE +, της σύνδεσης ινών και της εισόδου μεγάλης τάσης, το LNK-IMC103GP
Η σειρά παρέχει μια οικονομικά αποδοτική λύση χωρίς συντήρηση για βιομηχανικά οριζόντια δίκτυα.
Ο συμπαγής συντελεστής διαμόρφωσης και το σκληρό σχεδιασμό το καθιστούν ιδανικό για εγκαταστάσεις περιορισμένου χώρου όπου
Η αξιοπιστία είναι κρίσιμη.
Χαρακτηριστικά
Δυνατότητα εισόδου 12~48VDC ευρείας εμβέλειας με λειτουργία ενίσχυσης ισχύος
∆ Μέχρι 90W PoE budget (48VDC), 90W PoE budget (24VDC), 60W PoE budget (12VDC)
Υποστηρίζει Full/Half-duplex, αυτόματη διαπραγμάτευση
️ IEEE 802.3az Ενεργειακά αποδοτικό Ethernet (EEE)
¢ Πυρηνική θήκη IP40

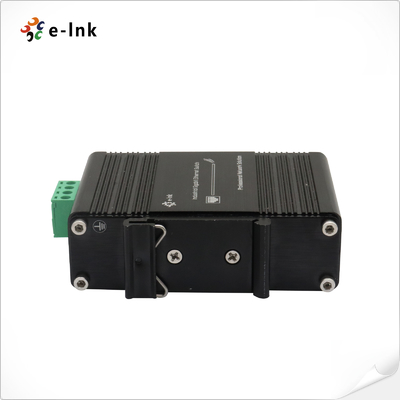

Υποστηρίζει εγκατάσταση DIN-Rail & Wall-mount
-40°C έως 75°C (-40°F έως 167°F) θερμοκρασία λειτουργίας
3 10/100/1000BASET RJ45 αυτόματες πύλες MDI/MDI-X με IEEE 802.3at PoE+ Injector (πύλη-1 προς πύλη-3)
1 1000Base-X SC Port

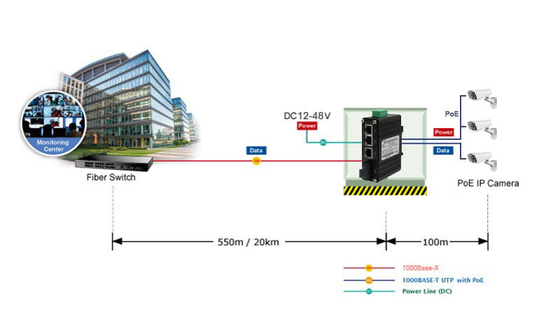

Εφαρμογή
Τεχνικοί δείκτες
| Ethernet |
| Πρότυπα: |
IEEE802.3 10Base-T |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Πλήρης διπλής ρύθμιση ροής |
| Ηλεκτρονικό δίκτυο Ethernet (EEE) με ενεργειακή απόδοση IEEE 802.3az |
| Τύπος επεξεργασίας |
Αποθήκευση και διαβίβαση |
| Δυνατότητα διήθησης: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Μνήμη μπουφέρα πακέτων: |
4 Mbit |
| Εναλλακτικά υφάσματα: |
12Gbps |
| Μέγιστο μήκος πακέτου: |
9K bytes |
| Μέγεθος πίνακα διευθύνσεων |
Διεύθυνση MAC 2K |
| Διασύνδεση |
| Συνδετήρας: |
3 x RJ45 με λειτουργία έγχυσης PoE+ 802.3at (πύλες 1 έως 3) |
| Οπτική θύρα: |
1 x SC 1000Βάση-X |
| PoE (Δύναμη μέσω Ethernet) |
| Κανονισμός: |
IEEE 802.3at Δύναμη μέσω Ethernet Plus |
| IEEE 802.3af Δύναμη μέσω Ethernet |
| Λιμάνι: |
RJ45 |
| Καθορισμός πινών ισχύος |
4/5(+), 7/8(-) |
| Προϋπολογισμός του POE: |
Μέχρι 90 Watt PoE budget (48VDC), 90 Watt PoE budget (24VDC), 60 Watt PoE budget (12VDC) |
| Ηλεκτρική και Μηχανική |
| Δύναμη εισόδου: |
12~48VDC, τερματικό μπλοκ 2 πινών |
| Καταναλώσεις ενέργειας: |
< 95W (μη PoE < 6W) |
| Δείκτες LED: |
| ΠΟΥΡ: |
Κατάσταση ισχύος |
| Λος Άντζελες: |
Κατάσταση σύνδεσης Ethernet |
| Χρηματοοικονομικό: |
Κατάσταση Fiber LINK |
| Δήμαρχος: |
Κατάσταση PoE |
| Μέγεθος (WxDxH): |
95 x 70 x 30 mm |
| Βάρος: |
00,3 κιλά |
| Κεφάλαιο: |
Αλουμινένια θήκη |
| Επιλογές στερέωσης: |
DIN-Rail / τοιχώτης |
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας: |
-40°C έως 75°C (-40°F έως 167°F) |
| Θέρμανση αποθήκευσης: |
-40°C έως 85°C (-40°F έως 185°F) |
| Σχετική υγρασία: |
5% έως 95% μη συμπυκνωτικό |
| ΜΤΠΔ |
> 200 000 ώρες |
| Κανονιστικές εγκρίσεις |
| ISO9001, CE, FCC, RoHS |
|
ΕΜΕ:
EN55022:2010+AC: 2011, κατηγορία Α
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
ΕΣΜ:
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
IEC 61000-4-5: 2014 (Περίοδος)
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
|
Πληροφορίες παραγγελίας
| Σχήμα |
Περιγραφή |
| LNK-IMC103GP |
Μίνι Βιομηχανικός 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch με 12~48VDC εισροή και ενισχυτής τάσης, SC Fiber Port, Multimode, Dual Fiber, 850nm, 550m |
| LNK-IMC103GP-20 |
Μίνι Βιομηχανικό 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch με 12~48VDC εισροή και ενισχυτής τάσης, SC Fiber Port, Single Mode, Dual Fiber, 1310nm, 20km |
| Επικαιροποιημένο |
Μίνι Βιομηχανικό 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch με 12~48VDC εισροή και ενισχυτής τάσης, SC Fiber Port, Single Mode, Single Fiber, 1310nm TX/1550nm RX, 20km |
| Επικεφαλής: |
Μίνι Βιομηχανικό 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch με 12~48VDC εισροή και ενισχυτής τάσης, SC Fiber Port, Single Mode, Single Fiber, 1550nm TX/1310nm RX, 20km |
| Επιλογές τοποθέτησης |
️ Εγκατασταθεί προεπιλεγμένη στήριξη DIN-Rail· περιλαμβάνεται στήριξη τοίχου. |
| Επιλογές ισχύος |
Η παροχή ρεύματος 12~48VDC. |
| Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά. |
