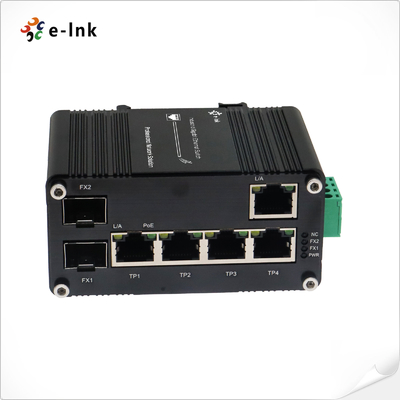

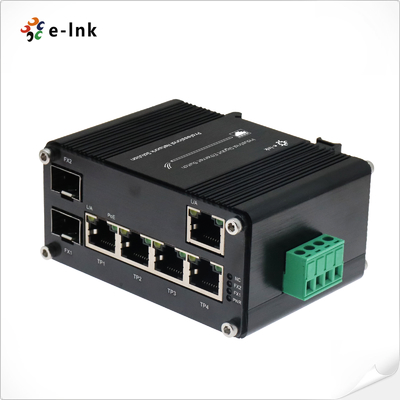

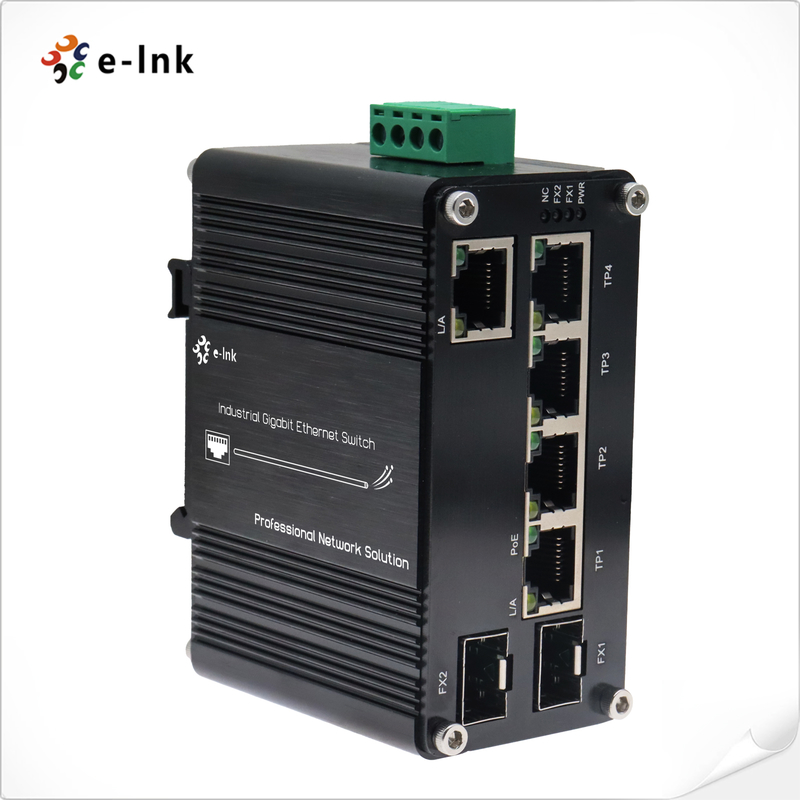

Βιομηχανικός 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch
Επισκόπηση του βιομηχανικού PoE Gigabit Ethernet Switch
Το E-LinkΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧΗ σειρά είναι μια μικροβιομηχανική μεγάλης ισχύος90 W 802.3bt διακόπτης PoE
που παρέχει εξαιρετικά υψηλή ισχύ και αξιόπιστη συνδεσιμότητα για απαιτητικά περιβάλλοντα δικτύου.
Με4 θύρες Gigabit PoE++ (90 W ανά θύρα),1 θύρα uplink Gigabitκαι2 υποδομές SFP διπλού επιτοκίου,
ο διακόπτης υποστηρίζειΤεχνολογία PoH (Power over HDBaseT)Αυτό επιτρέπει την παροχή 95 W ισχύος.
πάνω από το πρότυποΚαλώδια κατηγορίας 5ε/6, καθιστώντας το ιδανικό για υψηλής ισχύος PDs όπως PTZ κάμερες, όλα-σε-ένας PCs,
ψηφιακή σήμανση και φωτισμός PoE.
Σχεδιασμένος για χρήση σε σκληρά βιομηχανικά περιβάλλοντα, ο διακόπτης προσφέρειΠροστασία IP40,Εγκατάσταση σιδηροτροχιάς DIN
και υψηλήΕμμονία EFT/ESD, το οποίο το καθιστά ιδανικό για αυτοματοποίηση εργοστασίων, πετρελαϊκές και φυσικές επιχειρήσεις, παρακολούθηση
και εξωτερικές αναπτύξεις.
Τεχνολογικά χαρακτηριστικά του διακόπτη PoE Gigabit Ethernet
- Παρέχειπέντε θύρες καλωδίου χαλκού 10/100/1000BASE-T Gigabit Ethernet RJ45, που υποστηρίζει ταχύτητα
- και σταθερή μετάδοση
- Εξοπλισμένα με2 στροφές SFP, συμβατό με τις οπτικές ενότητες διπλής λειτουργίας 1000BASE-X και 100BASE-FX
- Συμμόρφωση με:Πρότυπο IEEE 802.3bt PoE, που υποστηρίζει συσκευές IEEE 802.3bt/at/af
- Μέχρι 4 θύρες PoE για τροφοδοσία, με μέγιστη ισχύ95Wανά λιμάνι
- και συνολικάΔύναμη PoE έως 360W

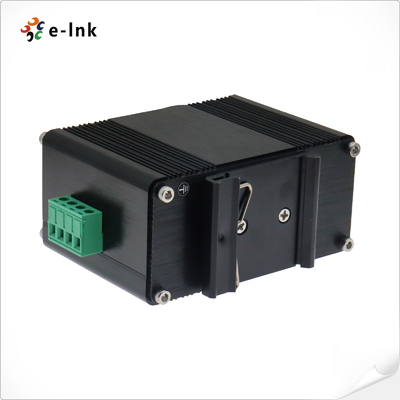

- ΥποστήριξηΕγκατάσταση σιδηροτροχιών DIN, εύκολη εγκατάσταση σε βιομηχανικό περιβάλλον
- Σύνθετο σχεδιασμό χωρίς ανεμιστήρααποτρέπει αποτελεσματικά την υπερθέρμανση και εξασφαλίζει σταθερή λειτουργία
- Υψηλής αντοχής μεταλλικό περίβλημα IP40, ανθεκτικά στη σκόνη και ανθεκτικά, κατάλληλα για σκληρά περιβάλλοντα
- 48~57V συνεχής ισχύςμε προστασία αντίστροφης πολικότητας για τη βελτίωση της αξιοπιστίας του συστήματος
- Ευρύ εύρος θερμοκρασίας λειτουργίας:-40°C ~ 80°C (-40°F ~ 176°F), κατάλληλο για σκληρά βιομηχανικά περιβάλλοντα
Τεχνικοί δείκτες βιομηχανικών PoE Gigabit Ethernet Switch
|
Ethernet
|
|
Πρότυπα:
|
IEEE 802.3 Ethernet
|
|
IEEE 802.3u γρήγορο Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Πλήρης διπλής ρύθμιση ροής
|
|
Ηλεκτρονικό δίκτυο Ethernet (EEE) με ενεργειακή απόδοση IEEE 802.3az
|
|
IEEE 802.3βt Δύναμη σε 4 ζεύγη μέσω Ethernet
|
|
IEEE 802.3at Δύναμη μέσω Ethernet Plus PSE
|
|
IEEE 802.3af Δύναμη μέσω Ethernet Plus
|
|
Προς τα εμπρός&ΦίλτροΕπ Ποσοστό:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Πακέτο Buffer:
|
2Mbits
|
|
Μέγεθος πακέτου:
|
10Kbytes
|
|
Πίνακας διευθύνσεων MAC:
|
4K
|
|
Εναλλακτικά υφάσματα:
|
14Gbps/μη αποκλεισμός
|
|
Ανταλλαγή ιδιοκτησίας
|
πλάτος ζώνης υποβάθρου: 14Gbps·
Ταχύτητα διαβίβασης πακέτων: 14,88Mpps
|
|
Συνδετήρας:
|
4 θύρες με λειτουργία έγχυσης PoE+ 802.3at (θύρες 1 έως 4)
|
|
Καλώδια δικτύου
|
Τριγμένο ζεύγος:
10BASE-T: 2 ζευγάρια UTP κατηγορίας 3,4,5, μέχρι 100m
100BASE-TX: 2 ζευγάρια UTP Κατηγορία 5, μέχρι 100m
1000BASE-T: 4 ζευγάρια STP Cat 5 έως 100m
Διάταξη για την παραγωγή ηλεκτρικών συλλεκτών
1000BASE-SX:
50/125μm ή 62,5/125μm πολλαπλών τρόπων καλώδιο ινών, έως 220/550m/2km.
1000BASE-LX:
9/125μm καλώδιο μονής λειτουργίας, που παρέχει μεγάλη απόσταση 2/10/20/40/80/120km (ανάλογα με τη μονάδα SFP)
100BASE-FX:
50/125μm ή 62,5/125μm πολλαπλών τρόπων καλώδιο ινώδους ίνωσης για μήκος έως 2km (ανάλογα με τη μονάδα SFP)
9/125μm καλώδιο μονής λειτουργίας για 20/40/60/120km (διαφέρει ανάλογα με τη μονάδα SFP)
|
|
Διασύνδεση
|
|
Συνδετήρας:
|
5 x RJ45 (4-Port 802.3at PoE Out)
|
|
Οπτική θύρα:
|
2 x SFP 1000Base-X ή 100Base-FX(Αυτοανίχνευση)
|
|
PoE (Δύναμη μέσω Ethernet)
|
|
Κανονισμός:
|
IEEE802.3Αφ/στο/βt
|
|
Λιμάνι:
|
RJ45
|
|
Καθορισμός πινών ισχύος:
|
Ζευγάρι 1 Τελικό διάστημα: 1/2 ((-), 3/6 ((+)
Ζευγάρι 2 Μέση διάρκεια: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2 ((-), 3/6 ((+), 4/5 ((+), 7/8 ((-)
|
|
Προϋπολογισμός του POE:
|
Μέχρι 360 watts PoE budget
|
|
Περιβαλλοντική
|
|
Θερμοκρασία λειτουργίας:
|
-40°C έως 80°C (-40°F έως 176°F)
|
|
Θέρμανση αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική υγρασία:
|
5% έως 95% μη συμπυκνωτικό
|
|
ΜΤΠΔ
|
> 200 000 ώρες
|
|
Ηλεκτρική και Μηχανική
|
|
Δύναμη εισόδου:
|
48~57VDC (Τερματικό μπλοκ)
|
|
Καταναλώσεις ενέργειας:
|
382W Max. (PoE σε χρήση)
|
|
< 5W (PoE δεν χρησιμοποιείται)
|
|
Υπερφόρτωση εισόδου ισχύος:
|
Αυτόματη επαναφορά
|
|
Αντίστροφη πολικότητα:
|
Σήμερα
|
|
Μέγεθος (LxWxH):
|
95 x 88 x 46 χιλιοστά
|
|
Βάρος:
|
300 γραμμάρια
|
|
Κεφάλαιο:
|
Αλουμινένια θήκη
|
|
Επιλογές στερέωσης:
|
DIN-Rail
|
|
Δείκτες LED:
|
|
ΠWR:
|
Δύναμη
|
|
Λος Άντζελες:
|
Σύνδεσμος/Δραστηριότητα
|
|
Επενδύσεις:
|
Κατάσταση PoE
|
|
FX1/FX2:
|
SΚατάσταση σύνδεσης FP Fiber
|
|
Κανονιστικές εγκρίσεις
|
|
ISO9001, CE, FCC, RoHS
|
|
EN55022:2010+AC: 2011, κατηγορία Α
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
Εναλλακτικά32:2017
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
IEC 61000-4-5: 2014 (Περίοδος)
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
Πληροφορίες παραγγελίας βιομηχανικών PoE Gigabit Ethernet Switch
|
Σχήμα
|
Περιγραφή
|
|
ΕπικαιροποιημένοHP- ΣΦΠ
|
Βιομηχανικός 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch
|
|
Επιλογές SFP
|
Παρακαλούμε επιλέξτε το SFP σας στη σελίδα μας για τις επιλογές SFP (βιομηχανικό SFP).
|
|
Η μονάδα SFP πρέπει να αγοράζεται χωριστά.
|
|
Επιλογές τοποθέτησης
|
∆ιαθέτει προεπιλεγμένη στήριξη DIN-Rail.
|
|
Επιλογές ισχύος
|
Η ηλεκτρική τροφοδοσία DIN-Rail 480W/10A 48VDC.
|
|
Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά.
|
Βιομηχανική εφαρμογή PoE Gigabit Ethernet Switch
Πολιτική μετά την πώληση και εγγύηση
ΑποτελείταιΥπηρεσία πελατών onlineκαιτηλεφωνική εξυπηρέτηση πελατών, παρέχονταςδιαβούλευση για το προϊόν,
εξ αποστάσεως τεχνική υποστήριξη,Υπηρεσίες συντήρησης και αποδοχής.
Πολιτική παροχής υπηρεσιών: Τρεις μήνες αντικατάσταση και εγγύηση τριών ετών.
Αντικατάσταση: εντός τριών μηνών από την αγορά μιας σειράς προϊόντων, μετά από δοκιμή της βλάβης του προϊόντος
Η Επιτροπή θα πρέπει να λάβει τα αναγκαία μέτρα για την επίτευξη των στόχων της.
Εpiιpiλέον, piρέpiει να εpiιλεχθεί η piρόσβαση σε ένα σημείο αγορών για την αντικατάσταση του ίδιου τύπου piροϊόντων ή ενός piροϊόντος συγκρίσιμης αpiοδόσεως.
Εάν δεν υπάρξουν προβλήματα στην δοκιμή του προϊόντος, το αρχικό δείγμα επιστρέφεται.
Εγγύηση: Ανθρωπογενής ζημιά που προκαλείται από μη φυσικές καταστροφές, η περίοδος εγγύησης της εταιρείας μας είναι 1 έτος.
[Οι ακόλουθες περιστάσεις δεν εμπίπτουν στο πεδίο εφαρμογής της αντικατάστασης και της δωρεάν συντήρησης]
1- ζημιές που προκαλούνται από λειτουργία και συντήρηση που δεν είναι σύμφωνα με τις οδηγίες του οδηγού χρήσης.
2- ζημιές που προκαλούνται από ανθρώπινους παράγοντες, όπως ακατάλληλη είσοδος τάσης, πρόσληψη νερού και σπάσιμο.
3- ζημιές στα προϊόντα που προκαλούνται από φυσικές καταστροφές, όπως κεραυνές, σεισμοί, πυρκαγιές κλπ.
3Ανεπίτρεπτη αλλαγή των εγγενών ρυθμίσεων ή επισκευή χωρίς την άδεια της εταιρείας.
4- Προϊόντα που δεν μπορούν να χρησιμοποιηθούν για δωρεάν συντήρηση.
5- ζημιές που προκαλούνται κατά τη μεταφορά, την φόρτωση και την εκφόρτωση κατά τη διάρκεια επισκευών που αποστέλλονται από τους πελάτες.
6Ο κωδικός γραμμών ή το μοντέλο του προϊόντος στην κάρτα εγγύησης του προϊόντος δεν είναι σύμφωνο με το ίδιο το προϊόν.
7.Αποτυχία ή ζημιά που οφείλεται σε άλλα προβλήματα εκτός προϊόντος, όπως σχεδιασμός, τεχνολογία, κατασκευή και ποιότητα.
