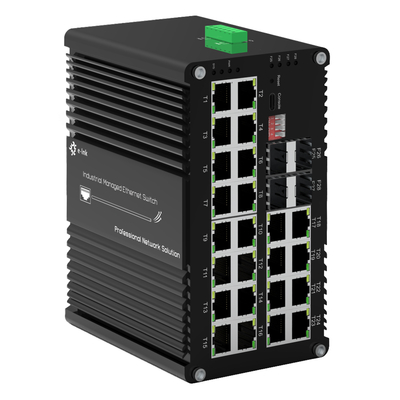

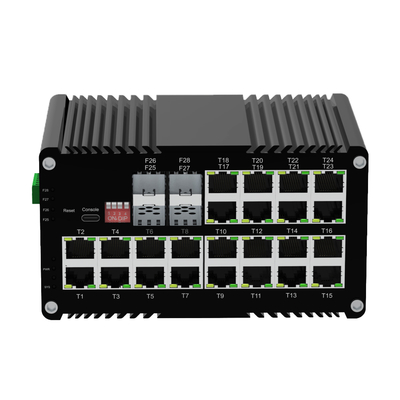

Βιομηχανική L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000XΔιαχειριζόμενος διακόπτης Ethernet SFP
Επισκόπηση του βιομηχανικού διαχειριζόμενου διακόπτη Ethernet PoE
ΗΕΤΧ-DIMC2424MPΗ σειρά είναιΔιαχειριζόμενος 24-πορτ gigabit PoE+ διακόπτης L2+.
Έχει.24 10/100/1000Base-T 802.3at PoE+λιμένες και4 1000Base-X SFPσχισμές από ίνες.
Είναι σχεδιασμένο για χρήση σε σκληρά περιβάλλοντα.αυτοδιαπραγμάτευση,
πλήρες/μισό διπλόκαιαυτόματη MDI/MDI-X, και οι θέσεις SFP μπορούν να φιλοξενήσουν μονότροπο
Χτισμένο για αξιοπιστία, αυτός ο ισχυρός διακόπτης Ethernet
είναι ιδανικό γιαΠαρακολούθηση IP (καμερές IP),σημεία ασύρματης πρόσβασης (WAP)
καιΑπομακρυσμένες εγκαταστάσεις δικτύουΠροσφέρει προηγμένη διαχείριση, PoE + ισχύ
και βιομηχανικής αντοχής.
Τεχνολογικά χαρακτηριστικά του διαχειριζόμενου διακόπτη Ethernet PoE
-
24 × 10/100/1000Παράθυρες RJ45 Base-Tκαι4 × 1000Base-X SFP slotsγια ευέλικτη δικτύωση
-
Υποστήριξη των θύρων RJ45Πλήρη/Μέση διπλή,Αυτοδιαπραγμάτευση, καιΑυτοκίνητο MDI/MDIX
-
Συμμόρφωση IEEE 802.3af/at PoEγια αξιόπιστη παροχή ενέργειας
-
Έλεγχος διακόπτη DIPγια ένα κλειδί VLAN, ένα κλειδί Ring Management, επαναφορά PoE,
-
και διευρυμένη λειτουργία δικτύου PoE 250 m
-
Διαχείριση θύρας USB-Cγια βολική ρύθμιση χωρίς πρόσβαση στην σειριακή θύρα RS232
-
10K Bytes Jumbo Frameστήριξη της αποδοτικής μετάδοσης μεγάλων πακέτων
-
Ηλεκτρονικό δίκτυο Ethernet (EEE) με ενεργειακή απόδοση IEEE 802.3azγια μειωμένη κατανάλωση ενέργειας
-
Κουτί από αλουμίνιο με βαθμολογία IP40για βελτιωμένη αντοχή
-
ΥποστήριξηΕγκατάσταση DIN-Railγια εύκολη βιομηχανική εγκατάσταση
-
Ευρύ φάσμα θερμοκρασιών λειτουργίας: -40 °C έως 80 °C (-40 °F έως 176 °F)
Τεχνικοί δείκτες βιομηχανικών διακόπτες Ethernet PoE
|
Ethernet
|
|
Πρότυπα:
|
IEEE802.3 10BASE-T
|
|
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p Πολιτική εξυπηρέτησης
|
|
IEEE802.1d Δέντρο διάταξης
|
|
Προς τα εμπρός&ΦίλτροΕπ Ποσοστό:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Μνήμη μπουφέρα πακέτων:
|
12M bits
|
|
Τύπος επεξεργασίας
|
Αποθήκευση και διαβίβαση
|
|
Διάφρασμα ζώνης του backplane
|
110Gbps
|
|
Μέγιστο μήκος πακέτου:
|
10K Bytes Jumbo Frame
|
|
Μέγεθος πίνακα διευθύνσεων:
|
8K Διεύθυνση MAC
|
|
Διασύνδεση
|
|
Συνδετήρας:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (προαιρετικό)
|
|
Οπτική θύρα:
|
4 x 1000Βάση-X Επενδύσεις
|
|
USB- Κ:
|
1 x USB-C (για τη διαχείριση)
|
|
RS485 σειριακή διεπαφή (προαιρετική)
|
|
Φυσική διεπαφή
|
Τεχνικός τυπικός τερματικός τερματικός τερματικός τερματικός τερματικός
|
|
Τύπος δεδομένων
|
1Ch RS485 Διοπτική
|
|
Σήματα RS-485
|
Δεδομένα+, Δεδομένα-, GND
|
|
Απόσταση γραμμής σειράς λιμένα ( χαλκός)
|
1000 μέτρα
|
|
Ποσοστό Baud
|
0 ~ 800kbps
|
|
PoE (Δύναμη μέσω Ethernet)
|
|
Κανονισμός:
|
IEEE 802.3at Δύναμη μέσω Ethernet Plus
|
|
IEEE 802.3af Δύναμη μέσω Ethernet
|
|
Πort:
|
RJ45
|
|
Καθορισμός πινών ισχύος
|
4/5(+), 7/8(-)
|
|
Προϋπολογισμός του POE:
|
Μέχρι720- προϋπολογισμός PoE σε watt
|
|
Περιβάλλοννταλ
|
|
Θερμοκρασία λειτουργίας:
|
-40°C έως 80°C (-40°F έως 176°F)
|
|
Θέρμανση αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική υγρασία:
|
5% έως 95% μη συμπυκνωτικό
|
|
ΜΤΠΔ
|
> 200 000 ώρες
|
|
Ηλεκτρική και Μηχανική
|
|
Δύναμη εισόδου:
|
48~ 57ΔΕΔ, Επαναχούμενη ισχύς (6-pin τερματικό μπλοκ)
|
|
Καταναλώσεις ενέργειας:
|
8Μαξ.(PoE σε χρήση)720W)
|
|
Προστασία:
|
|
Υπερφόρτωση εισόδου ισχύος:
|
Αυτόματη επαναφορά
|
|
Αντίστροφη πολικότητα:
|
Σήμερα
|
|
ΔΕΠ Διακόπτης
|
|
4ψήφιοι διακόπτες DIPΛειτουργίαΕπικοινωνία
|
ΔΕΠ
|
Λειτουργία
|
Ρυθμίσεις
|
|
SW 1
|
Επικοινωνίες VLAN
|
Ενεργοποιημένο
|
ΟΦ - Αμετάκλητος
|
|
SW 2
|
Διαχείριση δακτυλίων
|
Ενεργοποιημένο
|
ΟΦ - Αμετάκλητος
|
|
SW 3 (να αναβαθμιστεί)
|
Δίκτυο PoE 250m
|
Ενεργοποιημένο
|
ΟΦ - Αμετάκλητος
|
|
SW 4 (να αναβαθμιστεί)
|
Επαναφορά PoE
|
Ενεργοποιημένο
|
ΟΦ - Αμετάκλητος
|
|
Δείκτες LED:
|
|
Δύναμη:
|
Κατάσταση ισχύος
|
|
Ethernet (ανά θύρα):
|
Σύνδεσμος/Δραστηριότητα
|
|
Επενδύσεις
|
Κατάσταση PoE (Τ1 έως Τ24)
|
|
Φυτικές ίνες:
|
Διάδρομος SFP Gigabit:
|
|
Μέγεθος (WxDxH):
|
155 x115 x85 χμ
|
|
Βάρος:
|
1.2ΚG
|
|
Κεφάλαιο:
|
Αλουμίνιο Υπόθεση
|
|
Επιλογές στερέωσης:
|
Σιδηροδρομική στερέωση DIN
|
|
Χαρακτηριστικά λογισμικού
|
|
Πρωτόκολλα απόλυσης
|
Υποστήριξη STP/RSTP/MSTP/ERPSv2, Συγκέντρωση συνδέσμων
|
|
Υποστήριξη πολλαπλών εκπομπών
|
Υποστήριξη IGMP Snooping V1/V2/V3,να υποστηρίξει το GMRP, το GVMP,802.1Q
|
|
Επικοινωνίες VLAN
|
Υποστήριξη IEEE 802.1Q 4K VLAN,υποστήριξη QINQ, διπλού VLAN,
|
|
Διαχείριση του χρόνου
|
ΣΝΤΠ
|
|
ΔΕΠ
|
Ανακατεύθυνση βάσει ροής
Περιορισμός επιτοκίου βάσει ροής
Φίλτρο πακέτων με βάση τη ροή
8*Απόθετες εξόδου κάθε θύρας 802.1p/DSCP
Διαφορετική ποιότητα εξυπηρέτησης, σήμα προτεραιότητας/σημείωση
Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)
|
|
ΑΚΑ
|
Δελτίο ACL έκδοσης με βάση το λιμάνι
ACL βασισμένη σε θύρα και VLAN
Φιλτράρισμα πακέτων από L2 σε L4, που ταιριάζει με το πρώτο μήνυμα 80 bytes.
Παροχή ACL με βάση MAC, MAC διεύθυνση προορισμού, IP πηγή, IP προορισμού, τύπο πρωτοκόλλου IP, TCP / UDP λιμάνι, TCP / UDP Port εύρος, και VLAN, κλπ
|
|
ΠoE Διαχείριση
|
Συνολικό όριο ισχύος τροφοδοσίας PoE
Κατανομή ισχύος εξόδου PoE
Διαμόρφωση προτεραιότητας εξόδου PoE
Κατάσταση λειτουργίας PoE
Προγραμματισμός λειτουργίας PoE
|
|
Διαγνωστική συντήρηση
|
Υποστήριξη αντανάκλασης λιμένων, Syslog, Ping
|
|
Διαχειριστική λειτουργία
|
Υποστήριξη CLI, WEB, SNMPv1/v2/v3, Telnet server για διαχείριση, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Διαχείριση συναγερμού
|
Υποστήριξη της εξόδου συναγερμού με αναμεταδιδόμενο σύστημα, RMON, TRAP
|
|
Ασφάλεια
|
Προστασία από καταιγίδες μετάδοσης, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Υποστήριξη DHCP Snooping, επιλογή 82,802.1X πρόσβαση ασφαλείας,
Υποστήριξη της ιεραρχικής διαχείρισης των χρηστών, της λίστας ελέγχου πρόσβασης ACL,
Υποστήριξη DDOS,Φίλτρα / δέσμευση MAC με βάση θύρα, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση θύρας, όριο ταχύτητας μηνύματος ARP
|
|
Προχωρημένα χαρακτηριστικά στρώματος 2+
|
Διαχείριση IPv4/IPv6
Στατική διαδρομή
|
|
Κανονιστικές εγκρίσεις
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, κατηγορία Α
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
IEC 61000-4-5: 2014 (Περίοδος)
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
Πληροφορίες παραγγελίας διακόπτη Ethernet για βιομηχανικό PoE
|
Σχήμα
|
Περιγραφή
|
|
Επενδύσεις σε χρηματοπιστωτικά ιδρύματαΠ
|
Βιομηχανικός L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Διαχειριζόμενος διακόπτης Ethernet
|
|
Επιλογές SFP
|
Παρακαλούμε επιλέξτε το SFP σας στη σελίδα μας για τις επιλογές SFP
|
|
Η μονάδα SFP πρέπει να αγοράζεται χωριστά.
|
|
Επιλογές τοποθέτησης
|
∆ΕΝ-Rail Bracket εγκατεστημένο ως προεπιλογή
|
|
Επιλογές ισχύος
|
Δικτυακό δίκτυο ηλεκτρικής ενέργειας.
|
|
Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά.
|
