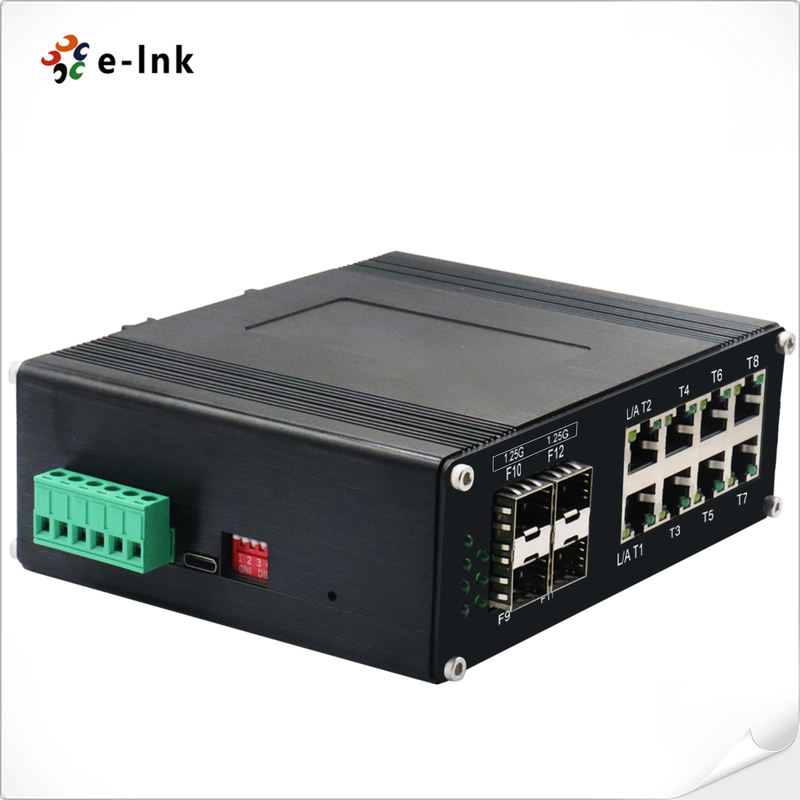

Βιομηχανικός L2+ 8-Port Gigabit + 4 SFP Διαχειριζόμενος σκληρυμένος διακόπτης Ethernet
Σύνοψη
Το ETH-IMC408M είναι ένας διαχειριζόμενος διακόπτης L2+ βιομηχανικής κλάσης με 8 Gigabit Ethernet
κατασκευασμένο με περίβλημα αλουμινίου IP40, περιττό
Η συσκευή είναι σχεδιασμένη για απαιτητικές λειτουργίες.
περιβαλλοντικά περιβάλλοντα όπως η βιομηχανική αυτοματοποίηση, οι έξυπνες μεταφορές και τα δίκτυα παρακολούθησης.
Με προηγμένες λειτουργίες VLAN, QoS, εφεδρικότητας και ασφάλειας, καθώς και USB-C για απλοποιημένη
Το σύστημα αυτό εξασφαλίζει αξιόπιστη, υψηλής απόδοσης δικτύωση σε
εφαρμογές.
Χαρακτηριστικά
8×10/100/1000Base-T RJ45 + 4×1000Base-X SFP θύρες
Πορτ USB-C για εύκολη διαχείριση, δεν απαιτείται RS232
Ο διακόπτης DIP υποστηρίζει ένα κλειδί VLAN και διαχείριση δαχτυλιδιών
110Gbps backplane εύρος ζώνης με 12Mbit πακέτο buffer
Υποστηρίζει Jumbo Frames έως και 9K Bytes
Προχωρημένη εφεδρικότητα: STP/RSTP/MSTP/ERPSv2, Συγκέντρωση συνδέσμων
Υποστήριξη VLAN: 4K IEEE 802.1Q, QinQ, Double VLAN
QoS με προγραμματισμό 802.1p/DSCP, WRR, SP
Ισχυρή ασφάλεια: 802.1X, RADIUS, SSH, HTTPS, προστασία DDOS
Υποστηρίζει IGMP Snooping, ACL, αντανάκλαση λιμένων, Syslog, Cloud/MQTT
Ανθεκτικό περίβλημα από αλουμίνιο IP40 με εγκατάσταση DIN-Rail
Μεγάλη θερμοκρασία λειτουργίας: -40°C έως 80°C, MTBF >200.000 ώρες
Επαναχρηστική είσοδος ισχύος 12 48VDC με προστασία από υπερφόρτωση και αντίστροφη πολικότητα
Τεχνικοί δείκτες
|
Ethernet
|
|
Πρότυπα:
|
IEEE802.3 10BASE-T
|
|
Ηλεκτρονικές συσκευές
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p Πολιτική εξυπηρέτησης
|
|
IEEE802.1d Δέντρο διάταξης
|
|
Προς τα εμπρός&ΦίλτροΕπ Ποσοστό:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Μνήμη μπουφέρα πακέτων:
|
12M bits
|
|
Τύπος επεξεργασίας
|
Αποθήκευση και διαβίβαση
|
|
Διάφρασμα ζώνης του backplane
|
110Gbps
|
|
Μέγιστο μήκος πακέτου:
|
9K Bytes Jumbo Frame
|
|
Μέγεθος πίνακα διευθύνσεων:
|
8K Διεύθυνση MAC
|
|
Διασύνδεση
|
|
Συνδετήρας:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (προαιρετικό)
|
|
Οπτική θύρα:
|
4 x 1000Βάση-X Επενδύσεις
|
|
USB- Κ:
|
1 x USB-C (για τη διαχείριση)
|
|
RS485 σειριακή διεπαφή (προαιρετική)
|
|
Φυσική διεπαφή
|
Τεχνικός τυπικός τερματικός τερματικός τερματικός τερματικός τερματικός
|
|
Τύπος δεδομένων
|
1Ch RS485 Διοπτική
|
|
Σήματα RS-485
|
Πληροφορίες +, Data-, GND
|
|
Απόσταση γραμμής σειράς λιμένα ( χαλκός)
|
1000 μέτρα
|
|
Ποσοστό Baud
|
0 ~ 800kbps
|
|
Περιβάλλοννταλ
|
|
Θερμοκρασία λειτουργίας:
|
-40°C έως 80°C (-40°F έως 176°F)
|
|
Θέρμανση αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική υγρασία:
|
5% έως 95% μη συμπυκνωτικό
|
|
ΜΤΠΔ
|
> 200 000 ώρες
|
|
Ηλεκτρική και Μηχανική
|
|
Δύναμη εισόδου:
|
12~48VDC, Επαναχούμενη ισχύς (6-pin τερματικό μπλοκ)
|
|
Καταναλώσεις ενέργειας:
|
8Μαξ.
|
|
Προστασία:
|
|
Υπερφόρτωση εισόδου ισχύος:
|
Αυτόματη επαναφορά
|
|
Αντίστροφη πολικότητα:
|
Σήμερα
|
|
ΔΕΠ Διακόπτης
|
|
4ψήφιοι διακόπτες DIPΛειτουργίαΕπικοινωνία
|
ΔΕΠ
|
Λειτουργία
|
Ρυθμίσεις
|
|
SW 1
|
Επικοινωνίες VLAN
|
Ενεργοποιημένο
|
ΟΦ - Αμετάκλητος
|
|
SW 2
|
Διαχείριση δακτυλίων
|
Ενεργοποιημένο
|
ΟΦ - Αμετάκλητος
|
|
SW 3
|
Διατηρημένο
|
ΕΝ - Διατηρείται
|
ΑΠΟΔΟΧΗΣ - Διατηρημένη
|
|
SW 4
|
Διατηρημένο
|
ΕΝ - Διατηρείται
|
ΑΠΟΔΟΧΗΣ - Διατηρημένη
|
|
Δείκτες LED:
|
|
ΠΡΑ
|
Κατάσταση ισχύος
|
|
Ethernet (ανά θύρα):
|
Σύνδεσμος/Δραστηριότητα
|
|
Φυτικές ίνες:
|
Διάταξη 2
|
|
Μέγεθος (WxDxH):
|
149 x114 x50 χμ
|
|
Βάρος:
|
0.55Κίλο
|
|
Κεφάλαιο:
|
Αλουμίνιο Υπόθεση
|
|
Επιλογές στερέωσης:
|
Σιδηροδρομική στερέωση DIN
|
|
Χαρακτηριστικά λογισμικού
|
|
Πρωτόκολλα απόλυσης
|
Υποστήριξη STP/RSTP/MSTP/ERPSv2, Συγκέντρωση συνδέσμων
|
|
Υποστήριξη πολλαπλών εκπομπών
|
Υποστήριξη IGMP Snooping V1/V2/V3,να υποστηρίξει το GMRP, το GVMP,802.1Q
|
|
Επικοινωνίες VLAN
|
Υποστήριξη IEEE 802.1Q 4K VLAN,υποστήριξη QINQ, διπλού VLAN,
|
|
Διαχείριση του χρόνου
|
ΣΝΤΠ
|
|
ΔΕΠ
|
Ανακατεύθυνση βάσει ροής
Περιορισμός επιτοκίου βάσει ροής
Φίλτρο πακέτων με βάση τη ροή
8*Απόθετες εξόδου κάθε θύρας 802.1p/DSCP
Διαφορετική ποιότητα εξυπηρέτησης, σήμα προτεραιότητας/σημείωση
Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)
|
|
ΑΚΑ
|
Δελτίο ACL έκδοσης με βάση το λιμάνι
ACL βασισμένη σε θύρα και VLAN
Φιλτράρισμα πακέτων από L2 σε L4, που ταιριάζει με το πρώτο μήνυμα 80 bytes.
Παροχή ACL με βάση MAC, MAC διεύθυνση προορισμού, IP πηγή, IP προορισμού, τύπο πρωτοκόλλου IP, TCP / UDP λιμάνι, TCP / UDP Port εύρος, και VLAN, κλπ
|
|
Διαγνωστική συντήρηση
|
Υποστήριξη αντανάκλασης λιμένων, Syslog, Ping
|
|
Διαχειριστική λειτουργία
|
Υποστήριξη CLI, WEB, SNMPv1/v2/v3, Telnet server για διαχείριση, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Διαχείριση συναγερμού
|
Υποστήριξη της εξόδου συναγερμού με αναμεταδιδόμενο σύστημα, RMON, TRAP
|
|
Ασφάλεια
|
Προστασία από καταιγίδες μετάδοσης, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Υποστήριξη DHCP Snooping, επιλογή 82, 802.1X πρόσβαση ασφαλείας,
Υποστήριξη της ιεραρχικής διαχείρισης των χρηστών, της λίστας ελέγχου πρόσβασης ACL,
Υποστήριξη DDOS, Φίλτρα / δέσμευση MAC με βάση θύρα, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση θύρας, όριο ταχύτητας μηνύματος ARP
|
|
Προχωρημένα χαρακτηριστικά στρώματος 2+
|
Διαχείριση IPv4/IPv6
Στατική διαδρομή
|
|
Κανονιστικές εγκρίσεις
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, κατηγορία Α
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
IEC 61000-4-5: 2014 (Περίοδος)
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
Πληροφορίες παραγγελίας
|
Σχήμα
|
Περιγραφή
|
|
Ειδικότερα, η ΕΤΧ-IMC408M
|
Βιομηχανικός L2+ 8-Port 10/100/1000T + 4-Port 1000X SFP Διαχειριζόμενος διακόπτης Ethernet
|
|
Επιλογές SFP
|
Παρακαλούμε επιλέξτε το SFP σας στη σελίδα μας για τις επιλογές SFP
|
|
Η μονάδα SFP πρέπει να αγοράζεται χωριστά.
|
|
Επιλογές τοποθέτησης
|
∆ΕΝ-Rail Bracket εγκατεστημένο ως προεπιλογή
|
|
Επιλογές ισχύος
|
Δικτυακό δίκτυο ηλεκτρικής ενέργειας.
|
|
Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά.
|

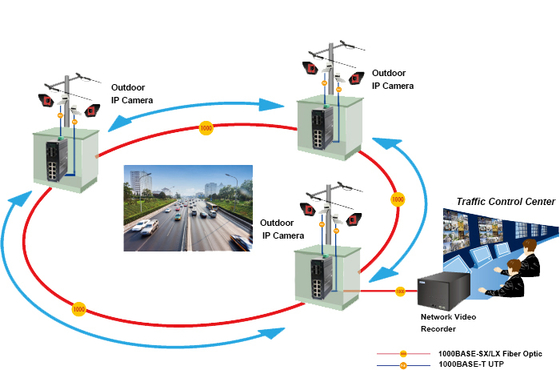

Εφαρμογή
