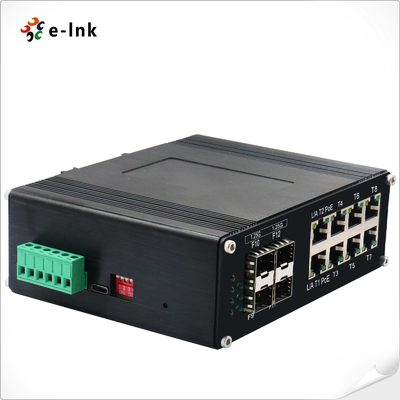

Βιομηχανικός L2+ 8-Port Gigabit PoE+ (802.3at) + 4 SFP Managed Ethernet Switch

Ethernet

Πρότυπα:

IEEE802.3 10BASE-T

Ηλεκτρονικές συσκευές

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3p Πολιτική εξυπηρέτησης

IEEE802.1d Δέντρο διάταξης

Προς τα εμπρός&ΦίλτροΕπ Ποσοστό:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Μνήμη μπουφέρα πακέτων:

12M bits

Τύπος επεξεργασίας

Αποθήκευση και διαβίβαση

Διάφρασμα ζώνης του backplane

110Gbps

Μέγιστο μήκος πακέτου:

9K Bytes Jumbo Frame

Μέγεθος πίνακα διευθύνσεων:

8K Διεύθυνση MAC

Διασύνδεση

Συνδετήρας:

8 x RJ45

RS485:

1 x RS485 (προαιρετικό)

Οπτική θύρα:

4 x 1000Βάση-X Επενδύσεις

USB- Κ:

1 x USB-C (για τη διαχείριση)

RS485 σειριακή διεπαφή (προαιρετική)

Φυσική διεπαφή

Τεχνικός τυπικός τερματικός τερματικός τερματικός τερματικός τερματικός

Τύπος δεδομένων

1Ch RS485 Διοπτική

Σήματα RS-485

Πληροφορίες +, Data-, GND

Απόσταση γραμμής σειράς λιμένα ( χαλκός)

1000 μέτρα

Ποσοστό Baud

0 ~ 800kbps

PoE (Δύναμη μέσω Ethernet)

Κανονισμός:

IEEE 802.3at Δύναμη μέσω Ethernet Plus

IEEE 802.3af Δύναμη μέσω Ethernet

Πort:

8 x RJ45

Καθορισμός πινών ισχύος

4/5(+), 7/8(-)

Προϋπολογισμός του POE:

Μέχρι 240 watts PoE budget

Περιβάλλοννταλ

Θερμοκρασία λειτουργίας:

-40°C έως 80°C (-40°F έως 176°F)

Θέρμανση αποθήκευσης:

-40°C έως 85°C (-40°F έως 185°F)

Σχετική υγρασία:

5% έως 95% μη συμπυκνωτικό

ΜΤΠΔ

> 200 000 ώρες

Ηλεκτρική και Μηχανική

Δύναμη εισόδου:

48~ 57ΔΕΔ, Επαναχούμενη ισχύς (6-pin τερματικό μπλοκ)

Καταναλώσεις ενέργειας:

8W Max. (Χρησιμοποιούμενο PoE < 240W)

Προστασία:

Υπερφόρτωση εισόδου ισχύος:

Αυτόματη επαναφορά

Αντίστροφη πολικότητα:

Σήμερα

ΔΕΠ Διακόπτης

4ψήφιοι διακόπτες DIPΛειτουργίαΕπικοινωνία

ΔΕΠ

Λειτουργία

Ρυθμίσεις

SW 1

Επικοινωνίες VLAN

Ενεργοποιημένο

ΟΦ - Αμετάκλητος

SW 2

Διαχείριση δακτυλίων

Ενεργοποιημένο

ΟΦ - Αμετάκλητος

SW 3 (να αναβαθμιστεί)

Δίκτυο PoE 250m

Ενεργοποιημένο

ΟΦ - Αμετάκλητος

SW 4 (να αναβαθμιστεί)

Επαναφορά PoE

Ενεργοποιημένο

ΟΦ - Αμετάκλητος

Δείκτες LED:

ΠΡΑ

Κατάσταση ισχύος

Ethernet (ανά θύρα)

Σύνδεσμος/Δραστηριότητα

Επενδύσεις

Κατάσταση PoE

Φυτικές ίνες:

Διάταξη 2

Μέγεθος (WxDxH):

149 x114 x50 χμ

Βάρος:

0.55Κίλο

Κεφάλαιο:

Αλουμίνιο Υπόθεση

Επιλογές στερέωσης:

Σιδηροδρομική στερέωση DIN

Χαρακτηριστικά λογισμικού

Πρωτόκολλα απόλυσης

Υποστήριξη STP/RSTP/MSTP/ERPSv2, Συγκέντρωση συνδέσμων

Υποστήριξη πολλαπλών εκπομπών

Υποστήριξη IGMP Snooping V1/V2/V3,να υποστηρίξει το GMRP, το GVMP,802.1Q

Επικοινωνίες VLAN

Υποστήριξη IEEE 802.1Q 4K VLAN,υποστήριξη QINQ, διπλού VLAN,

Διαχείριση του χρόνου

ΣΝΤΠ

ΔΕΠ

Ανακατεύθυνση βάσει ροής

Περιορισμός επιτοκίου βάσει ροής
Φίλτρο πακέτων με βάση τη ροή
8*Απόθετες εξόδου κάθε θύρας 802.1p/DSCP
Διαφορετική ποιότητα εξυπηρέτησης, σήμα προτεραιότητας/σημείωση
Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)

ΑΚΑ

Δελτίο ACL έκδοσης με βάση το λιμάνι

ACL βασισμένη σε θύρα και VLAN
Φιλτράρισμα πακέτων από L2 σε L4, που ταιριάζει με το πρώτο μήνυμα 80 bytes.
Παροχή ACL με βάση MAC, MAC διεύθυνση προορισμού, IP πηγή, IP προορισμού, τύπο πρωτοκόλλου IP, TCP / UDP λιμάνι, TCP / UDP Port εύρος, και VLAN, κλπ

ΠoE Διαχείριση

Συνολικό όριο ισχύος τροφοδοσίας PoE

Κατανομή ισχύος εξόδου PoE
Διαμόρφωση προτεραιότητας εξόδου PoE
Κατάσταση λειτουργίας PoE
Προγραμματισμός λειτουργίας PoE

Διαγνωστική συντήρηση

Υποστήριξη αντανάκλασης λιμένων, Syslog, Ping

Διαχειριστική λειτουργία

Υποστήριξη CLI, WEB, SNMPv1/v2/v3, Telnet server για διαχείριση, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT

Διαχείριση συναγερμού

Υποστήριξη της εξόδου συναγερμού με αναμεταδιδόμενο σύστημα, RMON, TRAP

Ασφάλεια

Προστασία από καταιγίδες μετάδοσης, HTTPS/SSLv3, AAA & RADIUS, SSH2.0

Υποστήριξη DHCP Snooping, επιλογή 82, 802.1X πρόσβαση ασφαλείας,
Υποστήριξη της ιεραρχικής διαχείρισης των χρηστών, της λίστας ελέγχου πρόσβασης ACL,
Υποστήριξη DDOS, Φίλτρα / δέσμευση MAC με βάση θύρα, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση θύρας, όριο ταχύτητας μηνύματος ARP

Προχωρημένα χαρακτηριστικά στρώματος 2+

Διαχείριση IPv4/IPv6

Στατική διαδρομή

Κανονιστικές εγκρίσεις

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, κατηγορία Α

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

IEC 61000-4-5: 2014 (Περίοδος)

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Σχήμα

Περιγραφή

Ειδικότερα, η ΕΤΧ-IMC408MΠ

Βιομηχανικός L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Διαχειριζόμενος διακόπτης Ethernet

Επιλογές SFP

Παρακαλούμε επιλέξτε το SFP σας στη σελίδα μας για τις επιλογές SFP

Η μονάδα SFP πρέπει να αγοράζεται χωριστά.

Επιλογές τοποθέτησης

∆ΕΝ-Rail Bracket εγκατεστημένο ως προεπιλογή

Επιλογές ισχύος

Δικτυακό δίκτυο ηλεκτρικής ενέργειας.

Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά.
