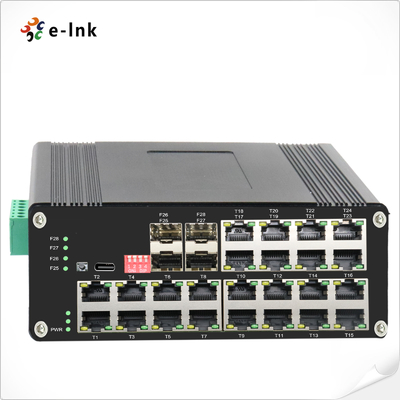

Βιομηχανικός L2+ 24-Θυρών Gigabit PoE Switch 4 SFP 720W Budget USB-C

Ethernet

Πρότυπα:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3p QoS

IEEE802.1d Spanning Tree

Forward & Filtering Rate:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Packet Buffer Memory:

12M bits

Processing Type:

Store-and-Forward

Backplane bandwidth

110Gbps

Max Packet Length:

10K Bytes Jumbo Frame

Address Table Size:

8K MAC Addresses

Διασύνδεση

Σύνδεσμος:

24 x RJ45

RS485:

1 x RS485 (Προαιρετικό)

Οπτική θύρα:

4 x 1000Base-X SFP

USB-C:

1 x USB-C (για διαχείριση)

Σειριακή διασύνδεση RS485 (Προαιρετικό)

Φυσική διασύνδεση

Βιομηχανικό τερματικό βιδωτό 3 ακίδων

Τύπος δεδομένων

1Ch RS485 Bi-Direction

Σήματα RS-485

Data+, Data-, GND

Απόσταση γραμμής σειριακής θύρας (χαλκού)

1000 μέτρα

Baud rate

0 ~ 800kbps

PoE (Power over Ethernet)

Πρότυπο:

IEEE 802.3at Power over Ethernet Plus

IEEE 802.3af Power over Ethernet

Port:

RJ45

Αντιστοίχιση ακίδων ρεύματος

4/5(+), 7/8(-)

PoE Budget:

Έως 720-watt PoE budget

Environmental

Θερμοκρασία λειτουργίας:

-40°C έως 80°C (-40°F έως 176°F)

Θερμοκρασία αποθήκευσης:

-40°C έως 85°C (-40°F έως 185°F)

Σχετική υγρασία:

5% έως 95% μη συμπυκνωμένη

MTBF

> 200.000 ώρες

Ηλεκτρικά και Μηχανικά

Είσοδος ρεύματος:

48~57VDC, Εφεδρικό ρεύμα (6-pin Terminal Block)

Κατανάλωση ρεύματος:

8W Max.(PoE σε χρήση<720W)

Προστασία:

Υπερφόρτωση εισόδου ρεύματος:

Αυτόματη επαναφορά

Αντίστροφη πολικότητα:

Παρών

DIP Switch

4-ψήφιος διακόπτης DIP function

DIP

Λειτουργία

Ρυθμίσεις

SW 1

VLAN

ON - Ενεργοποιημένο

OFF - Απενεργοποιημένο

SW 2

Διαχείριση δακτυλίου

ON - Ενεργοποιημένο

OFF - Απενεργοποιημένο

SW 3 (to be upgraded)

Δίκτυο PoE 250m

ON - Ενεργοποιημένο

OFF - Απενεργοποιημένο

SW 4 (to be upgraded)

Επαναφορά PoE

ON - Ενεργοποιημένο

OFF - Απενεργοποιημένο

Ενδείξεις LED:

Ρεύμα:

Κατάσταση ρεύματος

Ethernet (ανά θύρα):

Σύνδεση/Δραστηριότητα

PoE

Κατάσταση PoE (T1~T24)

Ίνα:

Gigabit SFP Port: F25~F28

Διαστάσεις (ΠxΒxΥ):

155 x 115 x 85 mm

Βάρος:

1.2KG

Περίβλημα:

Αλουμίνιο Θήκη

Επιλογές τοποθέτησης:

Τοποθέτηση σε ράγα DIN

Λειτουργίες λογισμικού

Πρωτόκολλα πλεονασμού

Υποστήριξη STP/RSTP/MSTP/ERPSv2, Link Aggregation

Υποστήριξη Multicast

Υποστήριξη IGMP Snooping V1/V2/V3,υποστήριξη GMRP, GVMP,802.1Q

VLAN

Υποστήριξη IEEE 802.1Q 4K VLAN,υποστήριξη QINQ, Double VLAN,

Διαχείριση χρόνου

SNTP

QOS

Ανακατεύθυνση βάσει ροής

Περιορισμός ρυθμού βάσει ροής
Φιλτράρισμα πακέτων βάσει ροής
8*Ουρές εξόδου κάθε θύρας 802.1p/DSCP priority mapping
Diff-Serv QoS, Priority Mark/Remark
Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)

ACL

ACL έκδοσης βάσει θύρας

ACL βάσει θύρας και VLAN
Φιλτράρισμα πακέτων L2 έως L4, αντιστοίχιση πρώτων 80 bytes μηνύματος.
Παρέχετε ACL βάσει MAC, Διεύθυνση MAC προορισμού, IP Source, IP προορισμού, Τύπος πρωτοκόλλου IP, Θύρα TCP/UDP, Εύρος θυρών TCP/UDP και VLAN, κ.λπ.

PoE Management

Συνολικό όριο ισχύος της παροχής ρεύματος PoE

Κατανομή ισχύος εξόδου PoE
Διαμόρφωση προτεραιότητας εξόδου PoE
Κατάσταση λειτουργίας PoE
Προγραμματισμός λειτουργίας PoE

Διαγνωστική συντήρηση

Υποστήριξη port mirroring, Syslog, Ping

Λειτουργία διαχείρισης

Υποστήριξη CLI, WEB, SNMPv1/v2/v3, διακομιστής Telnet για διαχείριση, EEE, LLDP, διακομιστής/πελάτης DHCP (IPv4/IPv6), Cloud/MQTT

Διαχείριση συναγερμού

Υποστήριξη εξόδου συναγερμού ρελέ 1 κατεύθυνσης, RMON, TRAP

Ασφάλεια

Προστασία καταιγίδας εκπομπής, HTTPS/SSLv3, AAA & RADIUS, SSH2.0

Υποστήριξη DHCP Snooping, Option 82,802.1X security access,
Υποστήριξη ιεραρχικής διαχείρισης χρήστη, λίστα ελέγχου πρόσβασης ACL,
Υποστήριξη DDOS,φιλτράρισμα/δέσμευση MAC βάσει θύρας, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση θύρας, όριο ταχύτητας μηνύματος ARP

Προηγμένα χαρακτηριστικά Layer 2+

Διαχείριση IPv4/IPv6

Στατική διαδρομή

Ρυθμιστικές εγκρίσεις

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Class A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Μοντέλο

Περιγραφή

ETH-DIMC2424MP

Βιομηχανικός L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch

Επιλογές SFP

► Επιλογή SFP. Επιλέξτε το SFP σας στη σελίδα επιλογών SFP

► Η μονάδα SFP πρέπει να αγοραστεί ξεχωριστά.

Επιλογές τοποθέτησης

► Προεπιλεγμένη βάση DIN-Rail εγκατεστημένη

Επιλογές ρεύματος

► Τροφοδοτικό DIN-Rail. Ανοιχτό καλώδιο για Terminal Block.

► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.
