Βιομηχανικός L2+ 8-Port Gigabit + 4 SFP + 2×10G SFP+ Διαχειριζόμενος Διακόπτης Ethernet
Επισκόπηση
Η σειρά ETH-IMC2408M είναι ένας συμπαγής βιομηχανικός διαχειριζόμενος διακόπτης Ethernet L2+ που διαθέτει
8 θύρες Gigabit RJ45, 4 υποδοχές Gigabit SFP και 2 uplinks 10G SFP+ υψηλής ταχύτητας. Παρέχει
απόδοση ταχύτητας καλωδίου με χωρητικότητα μεταγωγής 110Gbps και υποστηρίζει 9K Jumbo
Frames για απαιτητικές εφαρμογές. Η θύρα διαχείρισης USB-C απλοποιεί τη ρύθμιση
σε σύγκριση με το παλαιότερο RS232, ενώ το ανθεκτικό περίβλημα αλουμινίου IP40, -40°C έως +80°C
εύρος λειτουργίας, και οι πλεονάζουσες είσοδοι ισχύος DC εξασφαλίζουν αξιοπιστία σε σκληρά περιβάλλοντα.
Με προηγμένα χαρακτηριστικά Layer 2+, πρωτόκολλα πλεονασμού και ισχυρή ασφάλεια, είναι ιδανικό για
βιομηχανικό αυτοματισμό, ενέργεια, επιτήρηση και συγκέντρωση δεδομένων edge.
Χαρακτηριστικά
8 × Gigabit RJ45 + 4 × 1G SFP + 2 × 10G SFP+ θύρες uplink
Uplinks 10G SFP+ υψηλής ταχύτητας για συγκέντρωση και δίκτυα κορμού
Θύρα USB-C για γρήγορη, άμεση διαχείριση (δεν απαιτείται RS232)
Υψηλή απόδοση: χωρητικότητα μεταγωγής 110Gbps, 9K Jumbo Frame
Προηγμένη πλεονασμός: STP/RSTP/MSTP/ERPSv2, συγκέντρωση συνδέσμων
Ισχυρή ασφάλεια: SSH, HTTPS, 802.1X, RADIUS, άμυνα DoS/DDoS
VLAN, QoS, ACL, IGMP Snooping, διπλό VLAN (QinQ)
Βιομηχανικής ποιότητας: περίβλημα αλουμινίου IP40, σχεδιασμός χωρίς ανεμιστήρα
Ευρύ εύρος θερμοκρασίας λειτουργίας: -40°C ~ +80°C, MTBF > 200.000 ώρες
Στήριξη DIN-Rail, ελαφρύς συμπαγής συντελεστής μορφής (0,55kg)
Τεχνικοί Δείκτες
|
Ethernet
|
|
Πρότυπα:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Forward & Filtering Rate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
1,488,000,000pps (10000Mbps)
|
|
Μνήμη Buffer πακέτων:
|
12M bits
|
|
Τύπος επεξεργασίας:
|
Store-and-Forward
|
|
Εύρος ζώνης backplane
|
110Gbps
|
|
Μέγιστο μήκος πακέτου:
|
9K Bytes Jumbo Frame
|
|
Μέγεθος πίνακα διευθύνσεων:
|
8K Διευθύνσεις MAC
|
|
Διασύνδεση
|
|
Σύνδεσμος:
|
W Max. x RJ45
|
|
RS485:
|
1 x RS485 (Προαιρετικό)
|
|
Οπτική θύρα:
|
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
|
USB-C:
|
1 x USB-C (για διαχείριση)
|
|
Σειριακή διασύνδεση RS485 (Προαιρετικό)
|
|
Φυσική διασύνδεση
|
Βιομηχανικό τερματικό βιδωτό τερματικό 3 ακίδων
|
|
Τύπος δεδομένων
|
1Ch RS485 Bi-Direction
|
|
Σήματα RS-485
|
Data+, Data-, GND
|
|
Απόσταση γραμμής σειριακής θύρας (χαλκός)
|
1000 μέτρα
|
|
Baud rate
|
0 ~ 800kbps
|
|
ΠεριβάλλονΘερμοκρασία λειτουργίας:
|
|
-40°C έως 80°C (-40°F έως 176°F)
|
Θερμοκρασία αποθήκευσης:
|
|
-40°C έως 85°C (-40°F έως 185°F)
|
Σχετική υγρασία:
|
|
5% έως 95% μη συμπυκνωμένη
|
MTBF
|
|
> 200.000 ώρες
|
Ηλεκτρικά και Μηχανικά
|
|
Είσοδος ισχύος:
|
|
12~48
|
VDC,Προηγμένα χαρακτηριστικά Layer 2+ Κατανάλωση ισχύος:
|
|
8
|
W Max.(PoE σε χρήση<240W) Προστασία:
|
|
Υπερφόρτωση εισόδου ισχύος:
|
|
Αυτόματη επαναφορά
|
Αντίστροφη πολικότητα:
|
|
Παρών
|
ΔΙ
|
|
P SwitchΔιακόπτης DIP 4 ψηφίων
|
|
λειτουργίαDIPΛειτουργία
|
Ρυθμίσεις
|
SW 1
|
VLAN
|
|
ON - Ενεργοποιημένο
|
,
|
SW 3
|
Δεσμευμένο
|
|
ON - Ενεργοποιημένο
|
OFF - Απενεργοποιημένο
|
SW 3
|
Δεσμευμένο
|
|
ON - Δεσμευμένο
|
OFF - Δεσμευμένο
|
Ενδείξεις LED:
|
PWR:
|
|
ON - Δεσμευμένο
|
OFF - Δεσμευμένο
|
Ενδείξεις LED:
|
PWR:
|
|
Κατάσταση ισχύος
|
|
Ethernet (ανά θύρα):
|
Σύνδεσμος/Δραστηριότητα
|
|
Ίνα
|
:
|
|
Θύρα Gigabit SFP: F9~F12Θύρα 10G SFP+: F13, F14
|
Διαστάσεις (ΠxΒxΥ):
|
|
149
|
|
x
|
114 mm50 mmΒάρος: 0.
|
|
55
|
KgΠερίβλημα:Αλουμίνιο
|
|
Θήκη
|
Επιλογές τοποθέτησης: Στήριξη DIN-Rail
|
|
Λειτουργίες λογισμικού
|
Πρωτόκολλα πλεονασμού
|
|
Υποστήριξη STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
|
Υποστήριξη Multicast
|
Υποστήριξη IGMP Snooping V1/V2/V3
|
|
,
|
υποστήριξη GMRP, GVMP,802.1QΠροηγμένα χαρακτηριστικά Layer 2+Υποστήριξη IEEE 802.1Q 4K VLAN
|
|
,
|
υποστήριξη QINQ, Double VLAN,Προηγμένα χαρακτηριστικά Layer 2+SNTP
|
|
QOS
|
Ανακατεύθυνση βάσει ροής
|
|
Περιορισμός ρυθμού βάσει ροής
|
Φιλτράρισμα πακέτων βάσει ροής
8*Ουρές εξόδου κάθε θύρας 802.1p/DSCP αντιστοίχιση προτεραιότητας
Diff-Serv QoS, Σήμανση/Σχολιασμός προτεραιότητας
Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)
ACL
ACL που εκδίδεται βάσει θύρας
|
|
ACL βάσει θύρας και VLAN
|
Φιλτράρισμα πακέτων L2 έως L4, αντιστοίχιση πρώτων 80 byte μηνύματος.
Παρέχετε ACL βάσει MAC, Διεύθυνση MAC προορισμού, IP Source, IP προορισμού, Τύπος πρωτοκόλλου IP, Θύρα TCP/UDP, Εύρος θύρας TCP/UDP και VLAN, κ.λπ.
Διαγνωστική συντήρηση
Υποστήριξη κατοπτρισμού θυρών, Syslog, Ping
|
|
Λειτουργία διαχείρισης
|
Υποστήριξη CLI, WEB, SNMPv1/v2/v3, διακομιστής Telnet για διαχείριση, EEE, LLDP, διακομιστής/πελάτης DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Διαχείριση συναγερμού
|
Υποστήριξη 1 τρόπου ρελέ εξόδου συναγερμού, RMON, TRAP
|
|
Ασφάλεια
|
Προστασία καταιγίδας εκπομπής, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Υποστήριξη DHCP Snooping, Option 82
|
,
ασφάλεια 802.1X πρόσβαση,Προηγμένα χαρακτηριστικά Layer 2+Υποστήριξη DDOS
,
φιλτράρισμα/δέσμευση MAC βάσει θύρας, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση θυρών, όριο ταχύτητας μηνύματος ARPΠροηγμένα χαρακτηριστικά Layer 2+Διαχείριση IPv4/IPv6
|
|
Στατική διαδρομή
|
Ρυθμιστικές εγκρίσεις
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Class A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Πληροφορίες παραγγελίας
|
|
Μοντέλο
|
Περιγραφή
|
ETH-IMC2408M
|
Βιομηχανικός L2+ 8-Port 10/100/1000T
|
|
+ 4-Port 1G SFP + 2-Port 10G SFP+ Διαχειριζόμενος διακόπτης Ethernet
|
Επιλογές SFP ► Επιλογή SFP. Επιλέξτε το SFP σας στη σελίδα επιλογών SFP
|
|
► Η μονάδα SFP πρέπει να αγοραστεί ξεχωριστά.
|
Επιλογές τοποθέτησης
|
|
► Προεπιλεγμένη βάση DIN-Rail εγκατεστημένη
|
|
Επιλογές ισχύος
|
► Τροφοδοτικό DIN-Rail. Ανοιχτό καλώδιο για τερματικό μπλοκ.
|
|
► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.
|

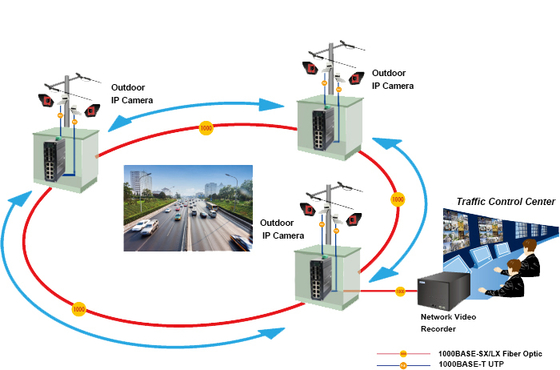

Εφαρμογή
|
|
|
