16+2F Διαχειριζόμενος βιομηχανικός διακόπτης Ethernet Gigabit Network
Γενική εικόνα του διαχειριζόμενου βιομηχανικού διακόπτη Ethernet
ΗΗ LNK-GY216Mείναι ένα πλήρες GigabitΔιαχειριζόμενος βιομηχανικός διακόπτης Ethernet στρώσης 2+
με16x θύρες Gigabit RJ45+2x αναβαθμίσεις SFP, όλα υποστηρίζουν την προώθηση με ταχύτητα καλωδίου.
Προσφέρει προηγμένη διαχείριση L2 +, συμπεριλαμβανομένης της στατικής δρομολόγησης IPv4, των πολιτικών ACL / QoS, της καταμερισμού VLAN,
Για να εξασφαλιστεί η υψηλή αξιοπιστία του δικτύου, το προϊόν αυτό
Υποστηρίζει τα πρωτόκολλα δακτυλικής επικοινωνίας STP/RSTP/MSTP (< 50ms) και ERPS (< 20ms), εξασφαλίζοντας έτσι
ταχεία μετάβαση κατά την αποτυχία σύνδεσης.
Η βιομηχανική αντοχή του προϊόντος αποδεικνύεται από την προστασία του από τις υπερβολικές τάσεις 6KV,

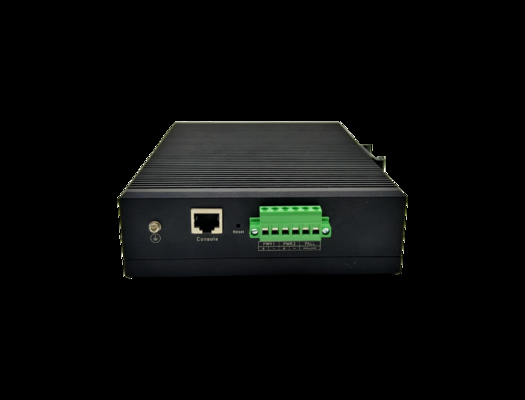

Αλουμίνιο IP40περιβλήματα από κράμα,Δύο εισόδους ισχύος συνεχούς ρεύματοςκαιψύξη χωρίς ανεμιστήρα, η οποία εξασφαλίζει
Η μέγιστη διάρκεια ζωής 35 ετών σε σκληρά περιβάλλοντα (ακραίες θερμοκρασίες, EMI και δονήσεις).
για έξυπνες μεταφορές, δίκτυα ηλεκτρικής ενέργειας, εξόρυξη, πετρέλαιο/αέριο και πράσινη ενέργεια, και επιτρέπει σταθερή,
αποτελεσματικά δίκτυα μέσω διαχείρισης Web/CLI/SNMP/Telnet.
Διαχειριζόμενα χαρακτηριστικά του βιομηχανικού διακόπτη Ethernet
- Δύο οπτικές θύρες για μετάδοση μεγάλων αποστάσεων, υποστήριξη κατάρρευσης και επέκτασης
σε δίκτυα δακτυλίου ή αλυσίδας για απλουστευμένη δικτύωση.
- Πλήρης μεταφορά υψηλής ταχύτητας Gigabit με σταθερή απόδοση υψηλού εύρους ζώνης·
υποστηρίζει τον έλεγχο της ταχύτητας και της ροής ανά λιμάνι.
- με 10M/250m επέκταση μεγάλης απόστασης, λύνοντας τους περιορισμούς επικοινωνίας με καλώδια Ethernet
- Τσιπ διακόπτη υψηλού εύρους ζώνης βιομηχανικής κλάσης με υψηλή χωρητικότητα backplane
και μεγάλο μπουφέρα πακέτων για τη μείωση της συμφόρησης του δικτύου.
- IEEE 802.3x full-duplex έλεγχο ροής για ομαλή υψηλής ευκρίνειας,
Μεγάλη μετάδοση ροής bits χωρίς απώλεια πακέτων.
- Υποστηρίζει την αυτόματη μάθηση / ενημέρωση διευθύνσεων MAC και την αυτόματη MDI / MDI-X σε όλες τις θύρες
- Πύλες εξυπηρέτησης με προστασία από υπερτάσεις 6KV και βραχυκύκλωμα ισχύος
και προστασία από υπερφόρτωση για αυξημένη αξιοπιστία.
- Σκληρό περίβλημα από κράμα αλουμινίου με ισχυρή απώλεια θερμότητας, προστασία από παρεμβολές,
αντοχή στη διάβρωση και αντοχή.
- Δύο εισόδους υπερβολικής ισχύος συνεχούς ρεύματος με ευρύ φάσμα τάσης (DC 12 ̇57V) για βιομηχανικές εφαρμογές
- Εγκατάσταση σε σιδηροτροχιά DIN, προστασία IP40 και ευρύ εύρος θερμοκρασιών λειτουργίας (-40 °C έως +75 °C)
για σταθερή λειτουργία σε σκληρά περιβάλλοντα.
- Χωρίς ανεμιστήρα, χαμηλής ισχύος, σιωπηλή σχεδίαση για εύκολη εγκατάσταση και μακροχρόνια αξιοπιστία
Τεχνικοί δείκτες διαχειριζόμενων βιομηχανικών διακόπτες Ethernet
|
μοντέλο
|
Η LNK-GY216M
|
|
Χαρακτηριστικά λιμένα
|
|
Σταθερή θύρα
|
Πύλη υποσύνδεσης
|
16 θύρες δικτύου 10/100/1000Base-T RJ45
|
|
Πύλη άνω σύνδεσης
|
2 100/1000M οπτική θέση SFP
|
|
Χαρακτηριστικά θύρας δικτύου
|
1-16 θύρες 10/100/1000M προσαρμοστικές, MDI/MDI-X προσαρμοστικές πλήρους/μισής διπλής.
|
|
Μεταφορά στρεβλωμένου ζεύγους
|
10BASE-T:Κατηγορία 3,4,5 UTP ((≤ 250 μέτρα)
100BASE-TX:Cat5 ή μεταγενέστερη UTP ((≤ 100 μέτρα)
1000BASE-T:Cat5e ή μεταγενέστερη UTP ((≤ 100 μέτρα)
|
|
Χαρακτηριστικά οπτικής θύρας
|
Η διεπαφή οπτικών ινών Gigabit SFP, η οποία δεν είναι εξοπλισμένη με οπτική μονάδα ως προεπιλογή, πρέπει να αγοραστεί ξεχωριστά (μονό-τρόπος/πολυτρόπος, μονό-σύρμα/διπλό-σύρμα οπτική μονάδα,Το LC/SC είναι προαιρετικό).
|
|
οπτικό καλώδιο
|
Πολυτρόπος: 850 nm 0 ~ 550 m, 50 μ m/125 μ m & 62,5 μ m/125 μ m.
Ενιαία λειτουργία: 1310 nm 0 ~ 40 km, 1550 nm 0 ~ 120 km. 9,5μm/125μm
|
|
Παράμετροι ανταλλακτικού τσιπ
|
|
Τύπος διαχείρισης δικτύου
|
Διαχείριση δικτύου L2+
|
|
Πρωτόκολλο δικτύου
|
Ηλεκτρονικές συσκευές που χρησιμοποιούνται για την παραγωγή ηλεκτρονικών συστημάτων
IEEE802.3u 100Base-TX
IEEE802.3x Έλεγχος ροής
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
IEEE 802.3ad port trunk με LACP
Πρωτόκολλο IEEE 802.1D
Πρότυπο IEEE 802.1w Rapid Spanning Tree
Πρωτόκολλο IEEE 802.1s πολλαπλών δέντρων διάταξης
Τάξη υπηρεσίας IEEE 802.1p
Ετικέτες VLAN IEEE 802.1Q
Ελέγχος δικτύου πιστοποίησης λιμένων IEEE 802.1x
IEEE 802.1ab LLDP
Δύναμη ηλεκτρικής ενέργειας μέσω MDI
Δύναμη ηλεκτρικής ενέργειας μέσω MDI
|
|
Τρόπος διαβίβασης
|
Αποθήκευση και προώθηση (πλήρη ταχύτητα γραμμής)
|
|
CPU
|
500MHz
|
|
DRAM
|
1Gbits
|
|
ΦΛΑΣ
|
256Mbits
|
|
Διάφρασμα ζώνης του backplane
|
52Gbps (χωρίς αποκλεισμό)
|
|
Ταχύτητα προώθησης πακέτων @ 64byte
|
26.78Mpps
|
|
Έλεγχος πρόσβασης στα μέσα ενημέρωσης
|
8K
|
|
Μνήμη αποθήκευσης προώθησης πακέτων
|
4Mbits
|
|
Γίγαντα σκελετό
|
10Kbytes
|
|
Φως δείκτη
|
Δείκτης ισχύος: PWR (πράσινο) Δείκτης κυκλοφορίας συστήματος: SYS (πράσινο) Δείκτης δικτύου: σύνδεση/δραστηριότητα (πράσινο) Δείκτης θύρας φωτός: SFP (πράσινο).
|
|
Κλειδί επαναφοράς με ένα κλειδί
|
1, πατήστε και κρατήστε για 6 δευτερόλεπτα για να απελευθερώσετε και να επαναφέρετε τις εργοστασιακές ρυθμίσεις.
|
|
ΜΤΠΔ
|
500 χιλιάδες ώρες
|
|
Χαρακτηριστικά POE και τροφοδοσίας
|
|
τάση εισόδου
|
DC12-57V
|
|
Κατανάλωση ενέργειας ολόκληρης της μηχανής
|
Η κατανάλωση ισχύος σε κατάσταση αναμονής: < < 15W· κατανάλωση ισχύος πλήρους φορτίου: < < 20W
|
|
Υποστηρικτική τροφοδοσία
|
Κατά προεπιλογή, δεν είναι εξοπλισμένο με τροφοδοσία, οπότε πρέπει να αγοραστεί ξεχωριστά.
|
|
Παράμετροι φυσικών προδιαγραφών
|
|
Τρόπος διάχυσης θερμότητας
|
Φυσική διάχυση θερμότητας χωρίς ανεμιστήρα
|
|
Θέρμανση/υγρασία λειτουργίας
|
-40°C+75°C· 5% ~ 90% RH δεν έχει συμπύκνωση.
|
|
Θέρμανση/υγρασία αποθήκευσης
|
-40°C+85°C· 5% ~ 95% RH δεν έχει συμπύκνωση.
|
|
Μέγεθος εμφάνισης (L*W*H)
|
195*145*48 χιλιοστά
|
|
Καθαρό/ακαθάριστο βάρος
|
< 1,5 kg / < 1,8 kg
|
|
Τρόπος εγκατάστασης
|
Εγκατάσταση σε επιφάνεια εργασίας
|
|
Πιστοποίηση προϊόντων και διασφάλιση ποιότητας
|
|
Προστασία από κεραυνό/επίπεδο προστασίας
|
Προστασία από κεραυνό: 6 kV 8/20 US, βαθμός προστασίας: IP40
|
|
Εφαρμόσιμα βιομηχανικά πρότυπα
|
IEC 61000-4-2 (ESD): εκκένωση επαφής 8 kV, εκκένωση αέρα ± 15 kV.
Διάταξη IEC61000-4-3 (RS):10V/m (80~1000MHz)
IEC61000-4-4 (EFT): καλώδιο τροφοδοσίας: 4 kV, γραμμή δεδομένων: ±2kV
IEC61000-4-5 ((Προβληματική τάση): καλώδιο ισχύος: cm 4kV/DM 2kV· γραμμή δεδομένων: ±4kV
IEC61000-4-6 (αγωγία ραδιοσυχνοτήτων): 10V ((150kHz~80MHz)
IEC61000-4-8 (μαγνητικό πεδίο συχνότητας ισχύος): 100A/m συνεχές· 1000A/m,1s έως 3s
IEC61000-4-9 (πυκνωμένο μαγνητικό πεδίο): 1000A/m
IEC61000-4-10 (αμβλυνόμενη ταλάντευση): 30A/m 1MHz
IEC61000-4-12/18 (Σοκ κύμα): CM 2,5kV, DM 1kV
IEC61000-4-16 (αγωγιμότητα κοινής λειτουργίας): 30V συνεχής, 300V,1s
Η FCC μέρος 15/CISPR22 ((EN55022):Τάξη Α
IEC61000-6-2 (Γενικό Βιομηχανικό Πρότυπο)
|
|
μηχανικές ιδιότητες
|
IEC60068-2-6 (Αντί-δονήσεις)
IEC60068-2-27 (Αντίσταση σε πρόσκρουση)
IEC60068-2-32 (ελεύθερη πτώση)
|
|
Πιστοποίηση ασφάλειας
|
CE,FCC,RoHS,CCC
|
|
Εποχή εγγύησης
|
5 έτη
|
|
Χαρακτηριστικά διαχείρισης λογισμικού
|
|
Λιμάνι
|
Υποστήριξη IEEE802.3x ελέγχου ροής (πλήρης διπλής) και μισής διπλής ελέγχου ροής αντίστροφης πίεσης.
Υποστήριξη της λειτουργίας και του ποσοστού αναγκαστικής θύρας
Υποστήριξη της καταστολής των καταιγίδων μετάδοσης και των καταιγίδων λιμένων
Υποστηρίζει το όριο ταχύτητας της κίνησης λιμένων, η λεπτομέρεια είναι τουλάχιστον 16Kbps και το πολύ 1Gbps.
Υποστήριξη λιμάνου σε πραγματικό χρόνο διαστήματος ροής.
Υποστήριξη ελέγχου μεγέθους τετραγώνου jumbo, το οποίο μπορεί να υποστηρίξει έως 16K πακέτα.
Υποστήριξη λειτουργίας ψηφιακής διάγνωσης DDMI οπτικής θύρας
|
|
Διαδρομή IP
|
Υποστήριξη λειτουργίας διαχείρισης δικτύου L2+,
Υποστήριξη IPV4 στατική διαδρομή/προεπιλεγμένη διαδρομή με μέγιστο αριθμό 128 καταχωρίσεων.
Υποστηρίζει πρωτόκολλο ARP με μέγιστο 1024 καταχωρήσεις.
|
|
Επικοινωνίες VLAN
|
Υποστήριξη VLAN με βάση τις θύρες (4K), IEEE802.1q VLAN.
Υποστήριξη VLAN βασισμένων σε πρωτόκολλο
Υποστήριξη τριών τύπων διαμορφώσεων λιμένων: πρόσβαση, κεντρική και υβριδική.
|
|
κούτσουρο
|
Υποστήριξη στατικής και δυναμικής συγκέντρωσης (LACP)
Υποστηρίζει έως 8 ομάδες συγκέντρωσης και κάθε ομάδα συγκέντρωσης υποστηρίζει έως 8 θύρες.
|
|
Λειτουργία δακτυλικού δικτύου
|
Λειτουργία προστασίας κυκλώματος υποστήριξης
Υποστήριξη πρωτοκόλλου STP/RSTP/MSTP που καλύπτει δέντρο.
Υποστηρίζει δίκτυο δακτυλίων ERPS (μόνο δακτυλίδι, πολλαπλός δακτυλίδι, διασταυρούμενος δακτυλίδι και διασταυρούμενος δακτυλίδι), και ο χρόνος αυτοθεραπείας του δικτύου δακτυλίων είναι μικρότερος από 20 ms.
|
|
Πολλαπλή μετάδοση
|
Υποστήριξη IGMP Snooping v1/v2/v3 και υποστήριξη έως 1024 ομάδων πολυδιάθεσης.
|
|
Αντικειμενική εικόνα
|
Υποστηρίζει αμφίδρομη αντανάκλαση της κυκλοφορίας των βασικών λιμένων.
|
|
Πολιτική εξυπηρέτησης
|
Με την προτεραιότητα των βασισμένων στο τέλος, 802.1P και DSCP/ToS, κάθε θύρα υποστηρίζει 8 ουρές εξόδου.
Κρατήστε τέσσερις προτεραιότητες προγραμματισμού: Equ, SP, WRR και SP+WRR.
Προτεραιότητα στήριξης Σημείωση/Σημείωση
Υποστήριξη περιορισμού ταχύτητας βάσει ροής, φιλτράρισμα πακέτων και ανακατεύθυνση.
|
|
ΑΚΑ
|
Υποστήριξη λειτουργίας φιλτραρίσματος πακέτων L2 ~ L4, μπορεί να ταιριάζει με τα πρώτα 80 bytes του μηνύματος και να παρέχει ACL με βάση τη διεύθυνση MAC προέλευσης, τη διεύθυνση MAC προορισμού, τη διεύθυνση IP προέλευσης, τη διεύθυνση IP προορισμού,Τύπος πρωτοκόλλου IP, θύρα TCP/UDP, εύρος θύρας TCP/UDP, VLAN κλπ.
Υποστήριξη της διανομής ACL με βάση τις θύρες και το VLAN.
|
|
Χαρακτηριστικά ασφάλειας
|
Υποστήριξη της ιεραρχικής διαχείρισης των χρηστών και της προστασίας με κωδικό πρόσβασης.
Υποστήριξη της ταυτότητας IEEE802.1X με βάση θύρα.
Υποστήριξη της ταυτοποίησης AAA&RADIUS και TACACS+.
Υποστήριξη MAC οριακού αριθμού μάθησης διευθύνσεων
Υποστήριξη MAC διεύθυνσης μαύρης τρύπας και σύνδεσης διεύθυνσης
Υποστήριξη SSH 2.0 για την παροχή ενός ασφαλούς κρυπτογραφημένου καναλιού για τους χρήστες να συνδεθούν.
Υποστήριξη απομόνωσης λιμένα
Υποστήριξη λειτουργίας περιορισμού ταχύτητας μηνύματος ARP
Υποστήριξη της προστασίας της διεύθυνσης πηγής IP
Υποστήριξη λειτουργίας ανίχνευσης εισβολής ARP
Υποστήριξη της επίθεσης anti-DoS
Υποστήριξη της κατάργησης μηνυμάτων μετάδοσης θύρας
Υποστήριξη μηχανισμού αντιγράφων ασφαλείας/αποκατάστασης δεδομένων οικοδεσπότη
Τεταρτηριακή λειτουργία σύνδεσης θύρας IP+MAC+VLAN+
|
|
DHCP
|
Υποστήριξη της υπηρεσίας DHCP
Υποστήριξη DHCP Client
Υποστήριξη DHCP Snooping v1/v2/v3.
|
|
Διαχείριση και συντήρηση
|
Υποστήριξη διαχείρισης Web, γραμμής εντολών CLI (Console, Telnet), SNMP ((V1/V2c/V3) και άλλων διαφοροποιημένων υπηρεσιών διαχείρισης και συντήρησης· υποστήριξη διαχείρισης WEB (υποστήριξη HTTP/HTTPS).
Υποστήριξη διαχείρισης φόρτωσης/κατεβάσεως αρχείων HTTP και TFTP.
Υποστηρίζονται οι ομάδες RMON 1, 2, 3 και 9.
Υποστήριξη για την αποκατάσταση των εργοστασιακών ρυθμίσεων με ένα κουμπί.
Υποστήριξη ρολογιού NTP και τοπικού ρολογιού.
Υποστήριξη τοπικών αρχείων καταγραφής και αρχείων καταγραφής συστήματος (SYSLOG)
Υποστήριξη ανίχνευσης ping
Έλεγχος κατάστασης καλωδίου υποστήριξης
Υποστήριξη προβολής κατάστασης χρήσης CPU σε πραγματικό χρόνο
Υποστήριξη πρωτόκολλου εντοπισμού στρώματος σύνδεσης LLDP
Υποστήριξη της ενοποιημένης διαχείρισης ομάδων πλατφόρμας NMS (LLDP+SNMP)
|
|
Απαιτήσεις συστήματος
|
Διαδικτυακό πρόγραμμα περιήγησης: Mozilla Firefox 2.5 ή υψηλότερη, Google chrome V42 ή υψηλότερη.
Καλώδια Ethernet κατηγορίας 5 και άνω·
Δικτυακό προσαρμογέα δικτύου TCP/IP και λειτουργικό σύστημα (όπως το Microsoft Windows, το Linux ή το Mac OS).
|
|
Σχήμα
|
Περιγραφή
|
Προτεινόμενη τροφοδοσία ισχύος υποστήριξης
|
|
Η LNK-GY216M
|
Τύπος διαχείρισης δικτύου L2+ 16 θύρες δικτύου 10/100/1000M+2 θύρες οπτικής θύρας SFP uplink Gigabit, βιομηχανικοί διακόπτες Ethernet, υποστήριξη διπλής πρόσβασης ενέργειας DC (σύνδεση τερματικού τερματικού Phoenix),και εγκατάσταση σιδηροδρόμων υποστήριξης.
|
DC24V/1A
|
|
Σημείωση: Η παροχή ενέργειας και η οπτική μονάδα SFP δεν ταιριάζουν από προεπιλογή.
|
