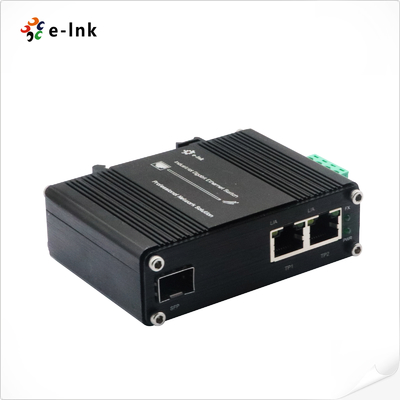

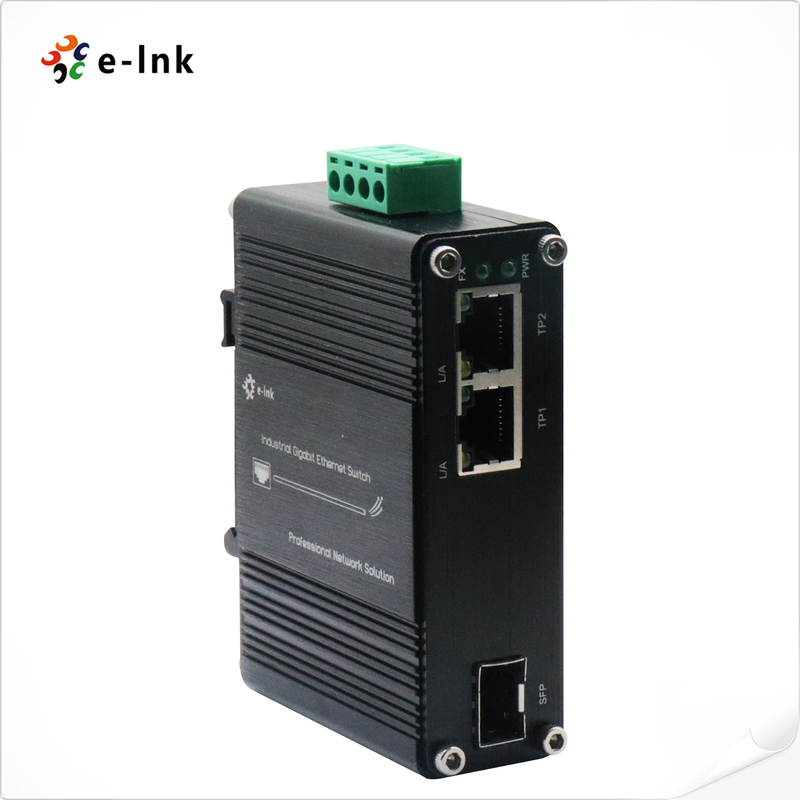

Mini Industrial 1-Port 100/1000X SFP σε 2-Port 10/100/1000T Ethernet Media Converter
Επισκόπηση Mini Industrial Media Converter
ΤοLNK-IMC1200G-SFPη σειρά είναι ένας ανθεκτικός μετατροπέας μέσων βιομηχανικής κλάσης σχεδιασμένος για αξιόπιστη
επέκταση δικτύου σε ηλεκτρικά θορυβώδεις και περιβαλλοντικά απαιτητικές εγκαταστάσεις. Παρέχει απρόσκοπτη
μετατροπή μεταξύ τυπικού Gigabit copper Ethernet (10/100/1000Base-T)και ευέλικτων
συνδέσεων οπτικών ινών (100/1000Base-X), διασφαλίζοντας την ακεραιότητα των δεδομένων σε μεγάλες αποστάσεις.
Κατασκευασμένο σύμφωνα με τις υψηλότερες προδιαγραφές σκλήρυνσης, αυτός ο μετατροπέας λειτουργεί άψογα σε θερμοκρασίες που κυμαίνονται
από -40°C έως +75°C, καθιστώντας το ιδανικό για χρήση σε βιομηχανικό αυτοματισμό, υπαίθρια επιτήρηση και έξυπνα
συστήματα μεταφορών. Ο συμπαγής σχεδιασμός DIN rail επιτρέπει την απλή ενσωμάτωση σε ντουλάπια ελέγχου.
Η αξιοποίηση των επιλέξιμων από τον χρήστη μονάδων SFP (single-mode ή multi-mode) προσφέρει απαράμιλλη ευελιξία
στην προσαρμογή της σύνδεσης οπτικών ινών σε συγκεκριμένες απαιτήσεις απόστασης και εύρους ζώνης, παρέχοντας ταυτόχρονα πλήρη ανοσία
στις ηλεκτρομαγνητικές παρεμβολές (EMI). Η συμμόρφωση με το πρότυπο EN55022 εγγυάται σταθερή λειτουργία
σε ευαίσθητα περιβάλλοντα.
Χαρακτηριστικά Mini Industrial Media Converter
►Εξοπλισμένο με 4× 10/100/1000Base-TX θύρες και 2× 100/1000Base-X θύρες οπτικών ινών
►Οι θύρες RJ45 υποστηρίζουν 10/100/1000Mbps full/half-duplex, αυτόματη διαπραγμάτευση, και Auto MDI/MDIX
►Ενεργειακά αποδοτικός σχεδιασμός συμβατός με πρότυπο IEEE 802.3az (EEE)
►Ο σχεδιασμός πλεονάζουσας εισόδου ρεύματος εξασφαλίζει συνεχή και σταθερή λειτουργία
►Υποστηρίζει τοποθέτηση σε τοίχο και εγκατάσταση DIN-rail για ευέλικτη ανάπτυξη
►Σχεδιασμός βιομηχανικής κλάσης με μεγάλο εύρος θερμοκρασίας λειτουργίας: -40°C έως 80°C (-40°F έως 176°F)
Τεχνικοί Δείκτες Mini Industrial Media Converter
|
Ethernet
|
|
Πρότυπα:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Τύπος Επεξεργασίας:
|
Store-and-Forward
|
|
Ρυθμός Φιλτραρίσματος Forward:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Μνήμη Buffer Πακέτων:
|
1 Mbit
|
|
Μέγιστο Μήκος Πακέτου:
|
9K Bytes
|
|
Μέγεθος Πίνακα Διευθύνσεων
|
2K MAC Addresses
|
|
Διασύνδεση
|
|
Σύνδεσμος:
|
2 x RJ45
|
|
Οπτική Θύρα:
|
1 x SFP 1000Base-X ή 100Base-FX (αυτόματη ανίχνευση)
|
|
Ηλεκτρικά και Μηχανικά
|
|
Είσοδος Ρεύματος:
|
12~48VDC, 4-pin terminal block
|
|
Κατανάλωση Ρεύματος:
|
5W Max.
|
|
Ενδείξεις LED:
|
|
PWR:
|
Κατάσταση Ισχύος
|
|
L/A:
|
Κατάσταση Σύνδεσης Δεδομένων
|
|
SPD:
|
Κατάσταση Ethernet
|
|
100M/1000M:
|
Fiber LINK Κατάσταση
|
|
Διαστάσεις (ΠxΒxΥ):
|
95 x 70 x 30 mm
|
|
Βάρος:
|
0.25Kg
|
|
Περίβλημα:
|
Αλουμίνιο Θήκη
|
|
Επιλογές Τοποθέτησης:
|
DIN-Rail / Τοποθέτηση σε τοίχο
|
|
Περιβαλλοντικά
|
|
Θερμοκρασία Λειτουργίας:
|
-40°C έως 75°C (-40°F έως 167°F)
|
|
Θερμοκρασία Αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική Υγρασία:
|
5% έως 95% μη συμπυκνωμένη
|
|
MTBF
|
> 200.000 ώρες
|
|
Κανονιστικές Εγκρίσεις
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Πληροφορίες Παραγγελίας Mini Industrial Media Converter
|
Μοντέλο
|
Περιγραφή
|
|
LNK-IMC1200G-SFP
|
Σκληρυμένο 2-Port 10/1001000BASE-TX σε 100/1000BASE-X SFP Media Converter
|
|
Επιλογές SFP
|
► Επιλογή SFP. Επιλέξτε το SFP σας στη σελίδα Επιλογών SFP (Industrial SFP).
|
|
► Η μονάδα SFP πρέπει να αγοραστεί ξεχωριστά.
|
|
Επιλογές Τοποθέτησης
|
► Προεπιλεγμένη βάση DIN-Rail εγκατεστημένη. Η βάση τοίχου περιλαμβάνεται.
|
|
Επιλογές Ισχύος
|
► 24W/1A 24VDC Τροφοδοτικό. Ανοιχτό καλώδιο για Terminal Block
|
|
► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.
|
Εφαρμογή Mini Industrial 90W Media Converter
