Βιομηχανικός Διακόπτης Gigabit Ethernet 8 Θυρών + 1 Θύρα 1000Base-X Fiber -40~80°C
Επισκόπηση

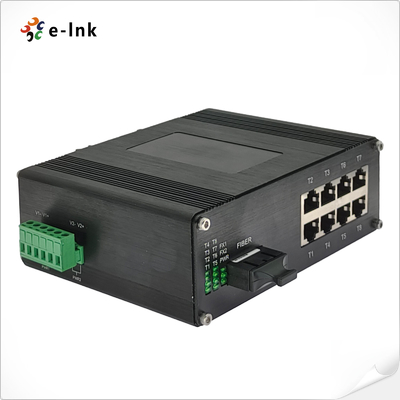

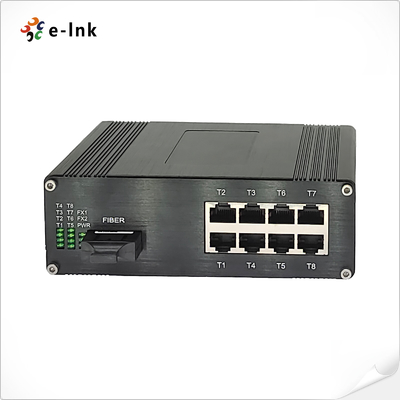

Το LNK-IMC108G είναι ένας ανθεκτικός διακόπτης Ethernet 8 θυρών 10/100/1000Base-T + 1 θύρας 1000Base-X βιομηχανικής χρήσης
σχεδιασμένος για δικτύωση υψηλής απόδοσης σε απαιτητικά περιβάλλοντα.
Με υποστήριξη για Gigabit fiber uplink, εφεδρικές είσοδοι 12~58VDC και ένα ευρύ εύρος θερμοκρασίας λειτουργίας -40°C
έως 80°C, αυτός ο διακόπτης εξασφαλίζει αξιόπιστη μετάδοση δεδομένων για
εφαρμογές κρίσιμης σημασίας. Το συμπαγές περίβλημα αλουμινίου, οι επιλογές DIN-Rail και επιτοίχιας στήριξης
και η συμμόρφωση με τα βιομηχανικά πρότυπα EMC το καθιστούν εξαιρετική επιλογή για IP
επιτήρηση, βιομηχανικό αυτοματισμό και απομακρυσμένη συνδεσιμότητα.
Χαρακτηριστικά
8× Gigabit RJ45 + 1× 1000Base-X θύρα fiber (SFP/SC/FC/ST προαιρετικά)
Υποστηρίζει αυτόματο MDI/MDIX, αυτόματη διαπραγμάτευση, Full/Half-duplex
Υποστήριξη jumbo frame έως 9K bytes για μετάδοση μεγάλων δεδομένων
Διακόπτης υψηλής απόδοσης: 2.75M buffer, 4K MAC table
Εφεδρικές είσοδοι 12~58VDC με προστασία υπερφόρτωσης & αντίστροφης πολικότητας
Ευρύ εύρος θερμοκρασίας λειτουργίας: -40°C έως 80°C, MTBF >200.000 ώρες
Χαμηλή κατανάλωση ενέργειας: max. 5W
Energy Efficient Ethernet (EEE) & IEEE 802.3x έλεγχος ροής
Βιομηχανικής ποιότητας αλουμινένιο περίβλημα με εγκατάσταση DIN-Rail & επιτοίχιας στήριξης
Συμμόρφωση EMC & Ασφάλειας: EN55022, EN55024, IEC 61000-4 series
Τεχνικοί δείκτες
|
Ethernet
|
|
Πρότυπα:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3x Flow Control
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Forward & Filtering Rate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer Memory:
|
2.75M bits
|
|
Processing Type:
|
Store-and-Forward
|
|
Max Packet Length:
|
9K Bytes Jumbo Frame
|
|
Address Table Size:
|
4K MAC Addresses
|
|
Διασύνδεση
|
|
Σύνδεσμος:
|
8 x RJ45
|
|
Οπτική θύρα:
|
1 x 1000Base-X (SFP, SC, FC, ST Προαιρετικό)
|
|
Περιβαλλοντικά
|
|
Θερμοκρασία λειτουργίας:
|
-40°C έως 80°C (-40°F έως 176°F)
|
|
Θερμοκρασία αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική υγρασία:
|
5% έως 95% μη συμπυκνωμένη
|
|
MTBF
|
> 200.000 ώρες
|
|
Ηλεκτρικά και Μηχανικά
|
|
Είσοδος ρεύματος:
|
12~58VDC, Εφεδρικό ρεύμα (6-pin Terminal Block)
|
|
Κατανάλωση ρεύματος:
|
5W Max.
|
|
Προστασία:
|
|
Υπερφόρτωση εισόδου ρεύματος:
|
Αυτόματη επαναφορά
|
|
Αντίστροφη πολικότητα:
|
Παρών
|
|
Ενδείξεις LED:
|
|
Ρεύμα:
|
Power1, Power2 Status
|
|
Ethernet (ανά θύρα):
|
Link/Activity
|
|
Fiber:
|
FX1
|
|
Διαστάσεις (ΠxΒxΥ):
|
150 x 115 x 50 mm
|
|
Βάρος:
|
0.6Kg
|
|
Περίβλημα:
|
Περίβλημα αλουμινίου
|
|
Επιλογές τοποθέτησης:
|
DIN-Rail / Επιτοίχια
|
|
Κανονιστικές εγκρίσεις
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Class A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Πληροφορίες παραγγελίας
|
Μοντέλο
|
Περιγραφή
|
|
LNK-IMC108G
|
Βιομηχανικός Διακόπτης Ethernet: 8-Θύρες 10/100/1000Base-TX + 1-Θύρα 1000Base-X Fiber, Multimode, Dual Fiber, SC, 550m
|
|
LNK-IMC108G-20
|
Βιομηχανικός Διακόπτης Ethernet: 8-Θύρες 10/100/1000Base-TX + 1-Θύρα 1000Base-X Fiber, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC108GS-20
|
Βιομηχανικός Διακόπτης Ethernet: 8-Θύρες 10/100/1000Base-TX + 1-Θύρα 1000Base-X Fiber, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC108GF-20
|
Βιομηχανικός Διακόπτης Ethernet: 8-Θύρες 10/100/1000Base-TX + 1-Θύρα 1000Base-X Fiber, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC108G-SFP
|
Βιομηχανικός 8-port 10/100/1000BASE-T + 1-port 1000BASE SFP Ethernet Switch
|
|
Επιλογές SFP
|
► Επιλογή SFP. Επιλέξτε το SFP σας στη σελίδα επιλογών SFP
|
|
► Η μονάδα SFP πρέπει να αγοραστεί ξεχωριστά.
|
|
Επιλογές τοποθέτησης
|
► Προεπιλεγμένη βάση DIN-Rail εγκατεστημένη; Η βάση επιτοίχιας στήριξης περιλαμβάνεται.
|
|
Επιλογές ρεύματος
|
► 24W/1A 24VDC Τροφοδοτικό DIN-Rail. Ανοιχτό καλώδιο για Terminal Block.
|
|
► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.
|

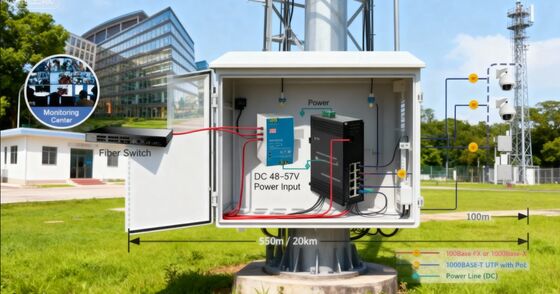

Εφαρμογή
