Βιομηχανικός Διακόπτης Ethernet 4-Θυρών 10/100T + 2-Θυρών 100FX με Διπλή Τροφοδοσία
Επισκόπηση

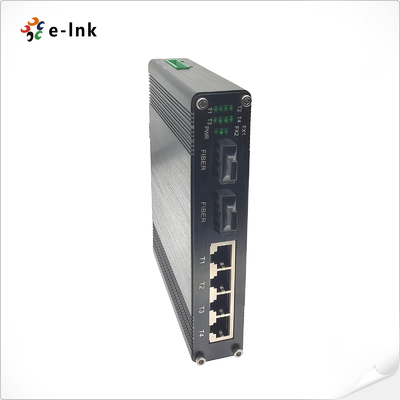

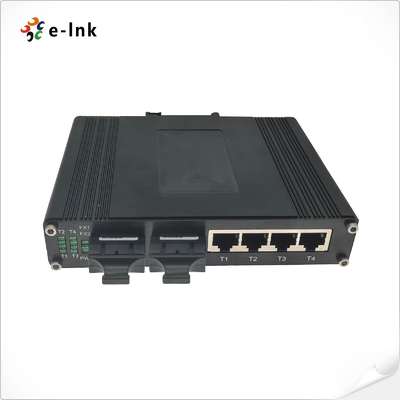

Το LNK-IMC204 είναι ένας σκληρυμένος διακόπτης Ethernet 4-Θυρών 10/100Base-T + 2-Θυρών 100Base-FX βιομηχανικής χρήσης, παρέχοντας αξιόπιστη μετάδοση δεδομένων σε σκληρά περιβάλλοντα. Κάθε θύρα RJ45
υποστηρίζει
Full/Half duplex, Auto MDI/MDIX, ενώ οι θύρες οπτικών ινών υποστηρίζουν μονότροπες ή πολυτροπικές SFP, SC, FC ή ST μονάδες
. Με διπλές εισόδους τροφοδοσίας DC, επιλογές DIN-Rail και τοίχου, και ένα ευρύ φάσμα λειτουργίας από -40°C έως 80°C

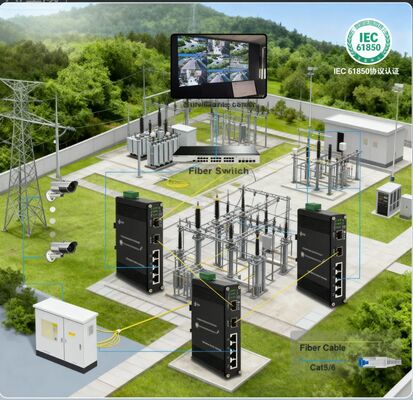

, αυτός ο διακόπτης είναι ιδανικός για IP κάμερες, ασύρματα σημεία πρόσβασης και βιομηχανικά δίκτυα αυτοματισμού
σε απομακρυσμένες τοποθεσίες.
Χαρακτηριστικά
4× θύρες 10/100Base-T RJ45
με αυτόματο MDI/MDIX, υποστήριξη full/half-duplex2× θύρες οπτικών ινών 100Base-FX
(SFP/SC/FC/ST προαιρετικά)Υποστηρίζει IEEE802.3x Flow Control
και Energy Efficient Ethernet (EEE)Διπλές είσοδοι τροφοδοσίας 12~58VDC
με προστασία υπερφόρτωσης και αντίστροφης πολικότηταςΕγκατάσταση DIN-Rail ή τοίχου
Ευρύ φάσμα θερμοκρασίας λειτουργίας:
-40°C ~ 80°CMTBF > 200.000 ώρες
για μακροχρόνια αξιοπιστίαStore-and-forward switching
με buffer πακέτων 512K και 1024 διευθύνσεις MACΣυμπαγές μεταλλικό περίβλημα
για βιομηχανική ανθεκτικότηταΕνδείξεις LED
για τροφοδοσία, σύνδεση/δραστηριότητα Ethernet και κατάσταση οπτικών ινώνΠιστοποιημένη EMC & συμμόρφωση ασφαλείας
(EN55022, EN55024, IEC 61000-4 series)Τεχνικοί Δείκτες
Ethernet
|
Πρότυπα:
|
|
IEEE802.1 10Base-T, IEEE802.3u 100Base-TX
|
IEEE802.3 100Base-FX
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3X Flow Control
|
|
Διαβίβαση
|
|
& ΦιλτράρισμαΡυθμός:14,880pps (10Mbps) 148,800pps (100Mbps)
|
Μνήμη Buffer Πακέτων:
|
|
512K
|
|
bits
|
Τύπος Επεξεργασίας: Store-and-Forward
|
|
Μέγεθος Πίνακα Διευθύνσεων:
|
1024
|
|
Διευθύνσεις MAC
|
Διασύνδεση Σύνδεσμος:
|
|
4
|
|
x RJ45
|
0 2
|
|
x 100Base-X
|
(SFP, SC, FC, ST Προαιρετικά) Περιβαλλοντικές Συνθήκες Θερμοκρασία Λειτουργίας:
|
|
-40°C έως 80°C (-40°F έως 176°F)
|
|
Θερμοκρασία Αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική Υγρασία:
|
5% έως 95% μη συμπυκνωμένη
|
|
MTBF
|
> 200.000 ώρες
|
|
Ηλεκτρικά και Μηχανικά
|
Τάση Εισόδου:
|
|
12~58
|
|
VDC
|
,Διπλή Τροφοδοσία (6-pin Terminal Block)Κατανάλωση Ρεύματος: 5W Max.
|
|
Προστασία:
|
Υπερφόρτωση Εισόδου Ρεύματος:
|
|
Αυτόματη Επαναφορά
|
|
Αντίστροφη Πολικότητα:
|
Παρουσία
|
|
Ενδείξεις LED:
|
Τροφοδοσία:
|
|
Power1, Power2 Status
|
|
Ethernet (ανά θύρα):
|
Link/Activity
|
|
Θύρα Οπτικών Ινών
|
:
|
|
FX1, FX2Διαστάσεις (ΠxΒxΥ):
|
150
|
|
x
|
115 mm30 mmΒάρος: 0.
|
|
5
|
KgΠερίβλημα:Μεταλλικό Κέλυφος
|
|
Επιλογές Στήριξης:
|
DIN-Rail / Τοίχου
|
|
Κανονιστικές Εγκρίσεις
|
ISO9001
|
|
EN55022:2010+AC: 2011, Class A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Πληροφορίες Παραγγελίας
|
|
Μοντέλο
|
Περιγραφή
|
LNK-
|
IMC204
|
|
ΒιομηχανικόςΔιακόπτης Ethernet: 4-Θυρών 10/
|
10 0Base-TX Επιλογές ΣτήριξηςΟπτική ίνα, Single Mode, Single Fiber, FC, 20KMLNK-IMC204-SFP Βιομηχανικός
|
|
Διακόπτης Ethernet: 4-Θυρών 10/
|
10 0Base-TX Επιλογές ΣτήριξηςΟπτική ίνα, Single Mode, Single Fiber, FC, 20KMLNK-IMC204-SFP Βιομηχανικός
|
|
Διακόπτης Ethernet: 4-Θυρών 10/
|
10 0Base-TX Επιλογές ΣτήριξηςΟπτική ίνα, Single Mode, Single Fiber, FC, 20KMLNK-IMC204-SFP Βιομηχανικός
|
|
Διακόπτης Ethernet: 4-Θυρών 10/
|
10 0Base-TX Επιλογές ΣτήριξηςΟπτική ίνα, Single Mode, Single Fiber, FC, 20KMLNK-IMC204-SFP Βιομηχανικός
|
|
4
|
-θυρών 10/100BASE-T + 1-θυρών 100BASE SFP Διακόπτης Ethernet Επιλογές Στήριξης► Προεπιλεγμένο βραχίονα DIN-Rail εγκατεστημένο; Περιλαμβάνεται βραχίονας τοίχου.
|
|
Επιλογές Τροφοδοσίας
|
►
|
|
24
|
W/► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.A 24VDC Τροφοδοτικό DIN-Rail. Ανοιχτό καλώδιο για Terminal Block.► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.Εφαρμογή
|
|
|
