Βιομηχανικός διακόπτης Ethernet 4 θυρών Gigabit RJ45 + 2 θυρών Gigabit Fiber Redundant Power
Επισκόπηση

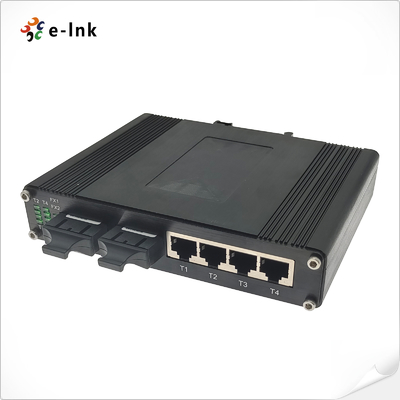

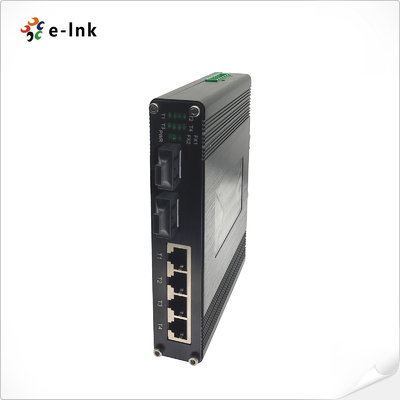

Το LNK-IMC204G είναι ένας σκληρυμένος διακόπτης Ethernet 4 θυρών 10/100/1000Base-TX + 2 θυρών 1000Base-FX
σχεδιασμένος για αξιόπιστη μετάδοση δεδομένων υψηλής ταχύτητας σε σκληρά
περιβάλλοντα. Οι θύρες RJ45 υποστηρίζουν αυτόματη διαπραγμάτευση, full/half duplex και auto MDI/MDIX,
ενώ οι θύρες οπτικών ινών υποστηρίζουν single-mode ή multi-mode SFP, SC, FC ή ST modules. Με
πλεονάζουσες εισόδους ισχύος 12~58VDC, επιλογές DIN-Rail και επιτοίχιας τοποθέτησης και ένα εύρος λειτουργίας
θερμοκρασίας από -40°C έως 80°C, αυτός ο διακόπτης είναι ιδανικός για κάμερες IP, σημεία ασύρματης πρόσβασης
και ενσωμάτωση βιομηχανικού δικτύου σε απομακρυσμένες τοποθεσίες.
Χαρακτηριστικά
4× θύρες Gigabit RJ45 με αυτόματο MDI/MDIX και υποστήριξη full/half-duplex
2× θύρες οπτικών ινών 1000Base-X (SFP/SC/FC/ST προαιρετικά)
Υποστηρίζει IEEE802.3x Flow Control και Energy Efficient Ethernet (EEE)
Πλεονάζουσες είσοδοι ισχύος 12~58VDC με προστασία υπερφόρτωσης και αντίστροφης πολικότητας
Εγκατάσταση DIN-Rail ή επιτοίχιας τοποθέτησης
Ευρύ εύρος θερμοκρασίας λειτουργίας: -40°C ~ 80°C
Store-and-forward switching με buffer πακέτων 1Mbit και 2048 διευθύνσεις MAC
Συμπαγής, βιομηχανικής ποιότητας θήκη αλουμινίου
Ενδείξεις LED για ισχύ, σύνδεση/δραστηριότητα Ethernet και κατάσταση οπτικών ινών
Πιστοποιημένη συμμόρφωση EMC & ασφάλειας (EN55022, EN55024, IEC 61000-4 series)
Τεχνικοί Δείκτες
|
Ethernet
|
|
Πρότυπα:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3x Flow Control
|
|
Forward & Filtering Rate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer Memory:
|
1M bits
|
|
Processing Type:
|
Store-and-Forward
|
|
Address Table Size:
|
2048 MAC Addresses
|
|
Διεπαφή
|
|
Σύνδεσμος:
|
4 x RJ45
|
|
Οπτική θύρα:
|
2 x 1000Base-FX (SFP, SC, FC, ST Προαιρετικό)
|
|
Περιβαλλοντικά
|
|
Θερμοκρασία λειτουργίας:
|
-40°C έως 80°C (-40°F έως 176°F)
|
|
Θερμοκρασία αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική υγρασία:
|
5% έως 95% μη συμπυκνωμένη
|
|
MTBF
|
> 200.000 ώρες
|
|
Ηλεκτρικά και Μηχανικά
|
|
Είσοδος ισχύος:
|
12~58VDC , Redundant Power (6-pin Terminal Block)
|
|
Κατανάλωση ισχύος:
|
5W Max.
|
|
Προστασία:
|
|
Υπερφόρτωση εισόδου ισχύος:
|
Αυτόματη επαναφορά
|
|
Αντίστροφη πολικότητα:
|
Παρών
|
|
Ενδείξεις LED:
|
|
Ισχύς:
|
Power1, Power2 Status
|
|
Ethernet(ανά θύρα):
|
Link/Activity
|
|
Θύρα οπτικών ινών:
|
FX1, FX2
|
|
Διαστάσεις (ΠxΒxΥ):
|
150 x 115 x 30 mm
|
|
Βάρος:
|
0.5Kg
|
|
Θήκη:
|
Θήκη αλουμινίου
|
|
Επιλογές τοποθέτησης:
|
DIN-Rail / Επιτοίχια τοποθέτηση
|
|
Ρυθμιστικές εγκρίσεις
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Class A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Πληροφορίες παραγγελίας
|
Μοντέλο
|
Περιγραφή
|
|
LNK-IMC204G
|
Βιομηχανικός Διακόπτης Ethernet: 4-Port 10/100/1000Base-TX + 2-port 1000BASE-FX Fiber, Multimode, Dual Fiber, SC, 550m
|
|
LNK-IMC204G-20
|
Βιομηχανικός Διακόπτης Ethernet: 4-Port 10/100/1000Base-TX + 2-port 1000BASE-FX Fiber, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC204GS-20
|
Βιομηχανικός Διακόπτης Ethernet: 4-Port 10/100/1000Base-TX + 2-port 1000BASE-FX Fiber, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC204GF-20
|
Βιομηχανικός Διακόπτης Ethernet: 4-Port 10/100/1000Base-TX + 2-port 1000BASE-FX Fiber, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC204G-SFP
|
Βιομηχανικός 4-port 10/100/1000BASE-T + 1-port 1000BASE SFP Ethernet Switch
|
|
Επιλογές τοποθέτησης
|
► Εγκατεστημένη προεπιλεγμένη βάση DIN-Rail. Η βάση επιτοίχιας τοποθέτησης περιλαμβάνεται.
|
|
Επιλογές ισχύος
|
► 24W/1A 24VDC DIN-Rail Power Supply. Open Wire for Terminal Block.
|
|
► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.
|
