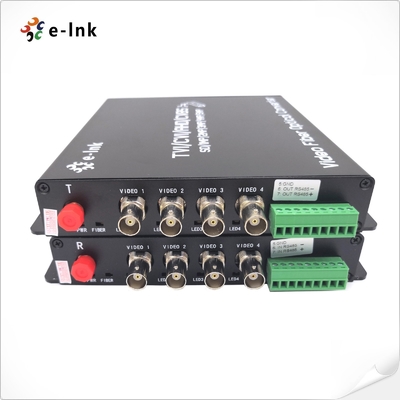

4Ch 5MP HD-Βίντεο Μετατροπέας οπτικών ινών βίντεο 4 σε 1
Επισκόπηση μετατροπέα οπτικών ινών HD-Video
Το E-Link 4 καναλιών, 4 σε 1 μετατροπέας οπτικών ινών βίντεο είναι μια λύση υψηλής χωρητικότητας που μετατρέπει σήματα AHD,
HD-CVI, HD-TVI ή CVBS αναλογικά σε οπτικά σήματα για μετάδοση εξαιρετικά μεγάλης απόστασης
έως 120 km μέσω μιας μόνο ίνας. Χρησιμοποιώντας προηγμένο ασυμπίεστο βίντεο HD και ψηφιακή τεχνολογία υψηλής ταχύτητας
οπτικής τεχνολογίας, μπορεί να μεταδώσει τέσσερα κανάλια βίντεο ταυτόχρονα, υποστηρίζοντας αναλύσεις
έως 5MP. Αυτή η συσκευή plug-and-play δεν απαιτεί ηλεκτρονικές ή οπτικές ρυθμίσεις και διαθέτει
ενδείξεις κατάστασης LED για παρακολούθηση σε πραγματικό χρόνο. Προσφέροντας ευέλικτες επιλογές αυτόνομης ή επιτοίχιας εγκατάστασης
σε ράφι, είναι μια ιδανική λύση υψηλής πυκνότητας για την επέκταση πολλαπλών ροών επιτήρησης υψηλής ευκρίνειας
σε εφαρμογές ασφαλείας, βιομηχανικές και ραδιοτηλεοπτικές.
Χαρακτηριστικά μετατροπέα οπτικών ινών HD-Video
-
Τεχνολογία μη συμπίεσης: Εξασφαλίζει μετάδοση βίντεο υψηλής ποιότητας, χωρίς απώλειες.
-
Αυτόματη ανίχνευση μορφής βίντεο: Αναγνωρίζει αυτόματα πολλαπλές μορφές βίντεο εισόδου.
-
Μετάδοση πολλαπλών σημάτων: Υποστηρίζει ταυτόχρονη μετάδοση σημάτων AHD, HDCVI, HD-TVI ή CVBS με δεδομένα ελέγχου PTZ (RS485) μέσω ενός μόνο καλωδίου οπτικών ινών.
-
Υψηλή συμβατότητα κάμερας: Λειτουργεί με κάμερες 5MP, 4MP, 3MP, 1080P και 720P.
-
Ενδείξεις κατάστασης LED: Παρέχουν παρακολούθηση λειτουργικής λειτουργίας σε πραγματικό χρόνο.
-
Βιομηχανική αξιοπιστία: Σχεδιασμένο για σταθερή λειτουργία σε σκληρές συνθήκες.
-
Εγκατάσταση Plug & Play: Απλή εγκατάσταση χωρίς να απαιτείται διαμόρφωση.
-
Ευρύ φάσμα θερμοκρασίας λειτουργίας: Λειτουργεί αξιόπιστα από -15ºC έως +65ºC.
Τεχνικοί δείκτες μετατροπέα οπτικών ινών HD-Video
|
Οπτική ίνα
|
|
Μήκος κύματος
|
WDM:1310nm/1550nm
|
|
Ισχύς εξόδου
|
-8~3dBm
|
|
Οπτική ίνα
|
50/125u πολυτροπική,62.5/125u πολυτροπική,9/125u μονής τροπής
|
|
Ευαισθησία Rx
|
-26dBm
|
|
Οπτικός σύνδεσμος
|
FC (προεπιλογή), ST ή SC (προαιρετικό)
|
|
Απόσταση μετάδοσης
|
0~550M (MM) / 0~80KM (SM) (Η προεπιλεγμένη απόσταση είναι 20Km)
|
|
Βίντεο
|
|
Αριθμός καναλιών
|
4
|
|
Αντίσταση εισόδου/εξόδου
|
75 Ohm (ανισορροπία)
|
|
Τυπική τάση εισόδου/εξόδου βίντεο
|
1.0Vp-p
|
|
Εύρος ζώνης βίντεο
|
50MHz
|
|
Εύρος ζώνης δειγματοληψίας
|
8bit
|
|
Συχνότητα δειγματοληψίας
|
108MHz
|
|
Λόγος σήματος προς θόρυβο
|
>67dB
|
|
Χρόνος ανόδου και πτώσης
|
<0.8ns
|
|
Εγγενές τρέμουλο οπτικού σήματος
|
<0.2 UI
|
|
Διαφορική απολαβή
|
< ±1.5%
|
|
Διαφορική φάση
|
< ±1°
|
|
Σύνδεσμος
|
BNC
|
|
Υποστήριξη βίντεο
|
Κάμερα 5MP 4MP 3MP 1080P 720P
|
|
Δεδομένα PTZ
|
|
Πρωτόκολλο
|
Προεπιλογή: RS485 (RS232/RS422 Προαιρετικό)
|
|
Αριθμός καναλιών
|
1
|
|
Σύνδεσμος
|
3pins Terminal Blocks
|
|
Ρυθμός δεδομένων
|
0-200Kbps
|
|
Κατευθύνσεις
|
Προεπιλογή :Simplex από Rx σε Tx (BIDI duplex προαιρετικό)
|
|
Περιβαλλοντικά
|
|
Θερμοκρασία λειτουργίας:
|
-15°C έως 65°C (5°F έως 149°F)
|
|
Θερμοκρασία αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική υγρασία:
|
5% έως 95% μη συμπυκνωμένη
|
|
MTBF
|
> 100.000 ώρες
|
|
Ηλεκτρικά και μηχανικά
|
|
Ισχύς εισόδου:
|
DC5V 2A
|
|
Κατανάλωση ρεύματος:
|
≤6W
|
|
Ενδείξεις LED:
|
|
Ίνα
|
Ίνα Κατάσταση
|
|
Βίντεο
|
LED1, LED2, LED3, LED4
|
|
Δεδομένα
|
Κατάσταση δεδομένων
|
|
PWR
|
Κατάσταση ισχύος
|
|
Διαστάσεις (ΠxΒxΥ):
|
167 x 172 x 28 mm
|
|
Βάρος:
|
1.5Kg
|
|
Περίβλημα:
|
Μεταλλικό περίβλημα
|
|
Επιλογές τοποθέτησης:
|
Τοποθέτηση σε τοίχο/Τοποθέτηση σε ράφι
|
|
Ρυθμιστικές εγκρίσεις
|
|
ISO9001
|
|
CE, RoHS και FCC
|
Πληροφορίες παραγγελίας μετατροπέα οπτικών ινών HD-Video
|
Μοντέλο
|
Λεπτομέρειες
|
|
LNK-5MP-4V-20
|
4-Ch HD-AHD/CVI/TVI/CVBS video (Κάμερα 5MP 4MP 3MP 1080P 720P), 20km, μονής τροπής μονής ίνας, FC, συμπεριλαμβανομένου 1 πομπού & 1 δέκτη, που χρησιμοποιούνται ανά ζεύγη
|
|
LNK-5MP-4V-20R
|
4-Ch HD-AHD/CVI/TVI/CVBS video (Κάμερα 5MP 4MP 3MP 1080P 720P ) + 1-Ch Backward Data RS485 (για κάμερες PTZ), 20km, μονής τροπής μονής ίνας, FC, συμπεριλαμβανομένου 1 πομπού & 1 δέκτη, που χρησιμοποιούνται ανά ζεύγη
|
Εφαρμογή μετατροπέα οπτικών ινών HD-Video
Πολιτική μετά την πώληση και εγγύηση
Αποτελείται από online εξυπηρέτηση πελατών και τηλεφωνική εξυπηρέτηση πελατών, παρέχοντας διαβούλευση προϊόντων,
απομακρυσμένη τεχνική υποστήριξη, υπηρεσίες συντήρησης και αποδοχής.
Πολιτική εξυπηρέτησης: Αντικατάσταση τριών μηνών και εγγύηση τριών ετών.
Αντικατάσταση: Εντός τριών μηνών από την αγορά μιας σειράς προϊόντων, μετά τον έλεγχο της βλάβης του προϊόντος
από τεχνικούς και ανθρωπογενείς ζημιές που προκαλούνται από μη φυσικές καταστροφές, ο αγοραστής μπορεί απευθείας
να πάει στο σημείο αγοράς για να αντικαταστήσει τον ίδιο τύπο προϊόντων. Ή ένα προϊόν συγκρίσιμης απόδοσης.
Εάν δεν υπάρχει πρόβλημα στον έλεγχο του προϊόντος, το αρχικό δείγμα θα επιστραφεί.
Εγγύηση: Ανθρωπογενείς ζημιές που προκαλούνται από μη φυσικές καταστροφές, η δωρεάν περίοδος εγγύησης της εταιρείας μας είναι 1 έτος.
[Οι ακόλουθες περιστάσεις δεν εμπίπτουν στο πεδίο αντικατάστασης και δωρεάν συντήρησης]
1. Ζημιά που προκαλείται από λειτουργία και συντήρηση που δεν είναι σύμφωνη με τις οδηγίες στο εγχειρίδιο του προϊόντος.
2. Ζημιά που προκαλείται από ανθρώπινους παράγοντες, όπως ακατάλληλη είσοδος τάσης, πρόσληψη νερού και θραύση.
3. Ζημιά στα προϊόντα που προκαλείται από φυσικές καταστροφές, όπως κεραυνούς, σεισμούς, πυρκαγιές κ.λπ.
3. Μη εξουσιοδοτημένη αλλαγή των εγγενών ρυθμίσεων ή επισκευή χωρίς την άδεια της εταιρείας.
4. Προϊόντα εκτός του πεδίου δωρεάν συντήρησης.
5. Ζημιά που προκαλείται από μεταφορά, φόρτωση και εκφόρτωση κατά τη διάρκεια επισκευών που αποστέλλονται από πελάτες.
6. Ο γραμμωτός κώδικας προϊόντος ή το μοντέλο στην κάρτα εγγύησης προϊόντος δεν είναι σύμφωνο με το ίδιο το προϊόν.
7. Βλάβη ή ζημιά που προκαλείται από άλλα μη προβλήματα προϊόντος, όπως σχεδιασμός, τεχνολογία, κατασκευή και ποιότητα.
