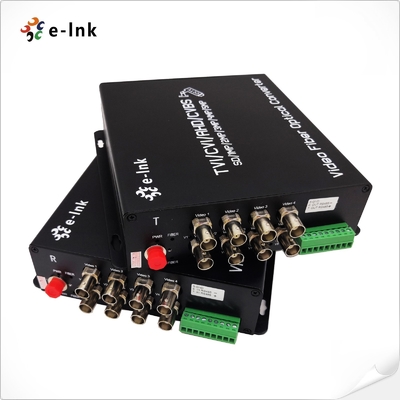

8Ch 5MP HD-Βίντεο 4-σε-1 Μετατροπέας Οπτικών Ινών Βίντεο
Επισκόπηση Μετατροπέα Οπτικών Ινών HD-Video
Το E-Link 8-Channel 4-σε-1 Μετατροπέας Οπτικών Ινών Βίντεο χρησιμοποιεί προηγμένη ασυμπίεστη τεχνολογία βίντεο HD
και τεχνολογία οπτικής μετάδοσης υψηλής ταχύτητας για τη μετατροπή αναλογικών σημάτων AHD, HD-CVI, HD-TVI ή CVBS
σε οπτικά σήματα, επιτρέποντας εξαιρετική μετάδοση μεγάλων αποστάσεων έως και 120 km μέσω
μιας μόνο ίνας. Αυτή η λύση υψηλής πυκνότητας μπορεί να μεταδώσει οκτώ κανάλια βίντεο ταυτόχρονα ενώ
υποστηρίζει αναλύσεις έως και 5MP. Σχεδιασμένο για πλήρη λειτουργία plug-and-play, δεν απαιτεί
καμία ηλεκτρονική ή οπτική ρύθμιση και διαθέτει διαισθητική παρακολούθηση κατάστασης LED. Με επιλογές εγκατάστασης τόσο αυτόνομης
όσο και σε rack, είναι μια ευέλικτη, αξιόπιστη λύση υψηλής χωρητικότητας για απαιτητικές
εφαρμογές επιτήρησης, ασφάλειας και μετάδοσης.
Χαρακτηριστικά Μετατροπέα Οπτικών Ινών HD-Video
- Μετάδοση χωρίς συμπίεση: Χρησιμοποιεί τεχνολογία κωδικοποίησης χωρίς συμπίεση για να παρέχει βίντεο υψηλής πιστότητας χωρίς απώλεια ποιότητας.
- Αυτόματη ανίχνευση μορφής: Αναγνωρίζει αυτόματα τη μορφή βίντεο εισόδου για απρόσκοπτη συμβατότητα.
- Μετάδοση ινών All-in-One: Υποστηρίζει ταυτόχρονη μετάδοση σημάτων βίντεο AHD, HDCVI, HD-TVI ή CVBS μαζί με δεδομένα ελέγχου PTZ (RS485) μέσω ενός μόνο οπτικού καλωδίου.
- Ευρεία υποστήριξη καμερών: Συμβατό με κάμερες 5MP, 4MP, 3MP, 1080P και 720P.
- Ενδείξεις κατάστασης LED: Τα ενσωματωμένα LED παρέχουν κατάσταση σε πραγματικό χρόνο των λειτουργικών λειτουργιών και της δραστηριότητας του σήματος.
- Σχεδιασμός βιομηχανικής ποιότητας: Σχεδιασμένο για σταθερή απόδοση σε σκληρά περιβάλλοντα.
- Εύκολη ανάπτυξη: Ο σχεδιασμός plug-and-play επιτρέπει γρήγορη και εύκολη εγκατάσταση.
- Εύρος ευρείας θερμοκρασίας λειτουργίας: Αξιόπιστη λειτουργία από –15 °C έως +65 °C.
Τεχνικοί Δείκτες Μετατροπέα Οπτικών Ινών HD-Video
|
Οπτική ίνα
|
|
Μήκος κύματος
|
WDM:1310nm/1550nm
|
|
Ισχύς εξόδου
|
-8~3dBm
|
|
Οπτική ίνα
|
50/125u πολυτροπική,62.5/125u πολυτροπική,9/125u μονής ίνας
|
|
Ευαισθησία Rx
|
-26dBm
|
|
Οπτικός σύνδεσμος
|
FC (προεπιλογή), ST ή SC (προαιρετικό)
|
|
Απόσταση μετάδοσης
|
0~550M (MM) / 0~80KM (SM) (Η προεπιλεγμένη απόσταση είναι 20Km)
|
|
Βίντεο
|
|
Αριθμός καναλιών
|
8
|
|
Αντίσταση εισόδου/εξόδου
|
75 Ohm (ασύμμετρη)
|
|
Τυπική τάση εισόδου/εξόδου βίντεο
|
1.0Vp-p
|
|
Εύρος ζώνης βίντεο
|
50MHz
|
|
Εύρος ζώνης δειγματοληψίας
|
8bit
|
|
Συχνότητα δειγματοληψίας
|
108MHz
|
|
Λόγος σήματος προς θόρυβο
|
>67dB
|
|
Χρόνος ανόδου και πτώσης
|
<0.8ns
|
|
Εγγενές τρέμουλο οπτικού σήματος
|
<0.2 UI
|
|
Διαφορική απολαβή
|
< ±1.5%
|
|
Διαφορική φάση
|
< ±1°
|
|
Σύνδεσμος
|
BNC
|
|
Υποστήριξη βίντεο
|
5MP 4MP 3MP 1080P 720P Camera
|
|
Δεδομένα PTZ
|
|
Πρωτόκολλο
|
Προεπιλογή: RS485 (RS232/RS422 Προαιρετικό)
|
|
Αριθμός καναλιών
|
1
|
|
Σύνδεσμος
|
3pins Terminal Blocks
|
|
Ρυθμός δεδομένων
|
0-200Kbps
|
|
Κατευθύνσεις
|
Προεπιλογή: Simplex από Rx σε Tx (BIDI duplex προαιρετικό)
|
|
Περιβαλλοντικά
|
|
Θερμοκρασία λειτουργίας:
|
-15°C έως 65°C (5°F έως 149°F)
|
|
Θερμοκρασία αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική υγρασία:
|
5% έως 95% μη συμπυκνωμένη
|
|
MTBF
|
> 100.000 ώρες
|
|
Ηλεκτρικά και μηχανικά
|
|
Ισχύς εισόδου:
|
DC5V 2A
|
|
Κατανάλωση ρεύματος:
|
≤6W
|
|
Ενδείξεις LED:
|
|
Ίνα
|
Ίνα Κατάσταση
|
|
Βίντεο
|
LED1, LED2, LED3, LED4
|
|
Δεδομένα
|
Κατάσταση δεδομένων
|
|
PWR
|
Κατάσταση ισχύος
|
|
Διαστάσεις (ΠxΒxΥ):
|
167 x 172 x 45 mm
|
|
Βάρος:
|
2.5Kg
|
|
Περίβλημα:
|
Μεταλλικό περίβλημα
|
|
Επιλογές τοποθέτησης:
|
Τοίχου/Rack-mount
|
|
Κανονιστικές εγκρίσεις
|
|
ISO9001
|
|
CE, RoHS και FCC
|
Πληροφορίες παραγγελίας μετατροπέα οπτικών ινών HD-Video
|
Μοντέλο
|
Λεπτομέρειες
|
|
LNK-5MP-8V-20
|
8-Ch HD-AHD/CVI/TVI/CVBS video (5MP 4MP 3MP 1080P 720P Camera), 20km, single mode single fiber, FC, including 1 transmitter & 1 receiver, used by pairs
|
|
LNK-5MP-8V-20R
|
8-Ch HD-AHD/CVI/TVI/CVBS video (5MP 4MP 3MP 1080P 720P Camera ) + 1-Ch Backward Data RS485 (for PTZ Cameras), 20km, single mode single fiber, FC, including 1 transmitter & 1 receiver, used by pairs
|
Εφαρμογή μετατροπέα οπτικών ινών HD-Video
Πολιτική μετά την πώληση και εγγύηση
Αποτελείται από online customer service και telephone customer service, παρέχοντας product consultation,
remote technical support, maintenance and acceptance services.
Πολιτική εξυπηρέτησης: Αντικατάσταση τριών μηνών και εγγύηση τριών ετών.
Αντικατάσταση: Εντός τριών μηνών από την αγορά μιας σειράς προϊόντων, μετά τον έλεγχο της βλάβης του προϊόντος
από τεχνικούς και τεχνητή ζημιά που προκαλείται από μη φυσικές καταστροφές, ο αγοραστής μπορεί απευθείας
να πάει στο σημείο αγοράς για να αντικαταστήσει τον ίδιο τύπο προϊόντων. Ή ένα προϊόν συγκρίσιμης απόδοσης.
Εάν δεν υπάρχει πρόβλημα στον έλεγχο του προϊόντος, το αρχικό δείγμα θα επιστραφεί.
Εγγύηση: Τεχνητή ζημιά που προκαλείται από μη φυσικές καταστροφές, η δωρεάν περίοδος εγγύησης της εταιρείας μας είναι 1 έτος.
[Οι ακόλουθες περιστάσεις δεν εμπίπτουν στο πεδίο αντικατάστασης και δωρεάν συντήρησης]
1. Ζημιά που προκαλείται από λειτουργία και συντήρηση που δεν είναι σύμφωνη με τις οδηγίες στο εγχειρίδιο του προϊόντος.
2. Ζημιά που προκαλείται από ανθρώπινους παράγοντες, όπως ακατάλληλη είσοδος τάσης, πρόσληψη νερού και θραύση.
3. Ζημιά στα προϊόντα που προκαλείται από φυσικές καταστροφές, όπως κεραυνούς, σεισμούς, πυρκαγιές κ.λπ.
3. Μη εξουσιοδοτημένη αλλαγή των εγγενών ρυθμίσεων ή επισκευή χωρίς την άδεια της εταιρείας.
4. Προϊόντα εκτός του πεδίου δωρεάν συντήρησης.
5. Ζημιά που προκαλείται από μεταφορά, φόρτωση και εκφόρτωση κατά τη διάρκεια επισκευών που αποστέλλονται από πελάτες.
6. Ο γραμμωτός κώδικας προϊόντος ή το μοντέλο στην κάρτα εγγύησης του προϊόντος δεν είναι σύμφωνο με το ίδιο το προϊόν.
7. Βλάβη ή ζημιά που προκαλείται από άλλα μη προβλήματα προϊόντος, όπως σχεδιασμός, τεχνολογία, κατασκευή και ποιότητα.
