Mini Industrial 10G/5G/2.5G/1G/100M 802.3at σε Μετατροπέα Μέσων SFP+ 10GBASE-X
Επισκόπηση Mini Industrial Media Converter

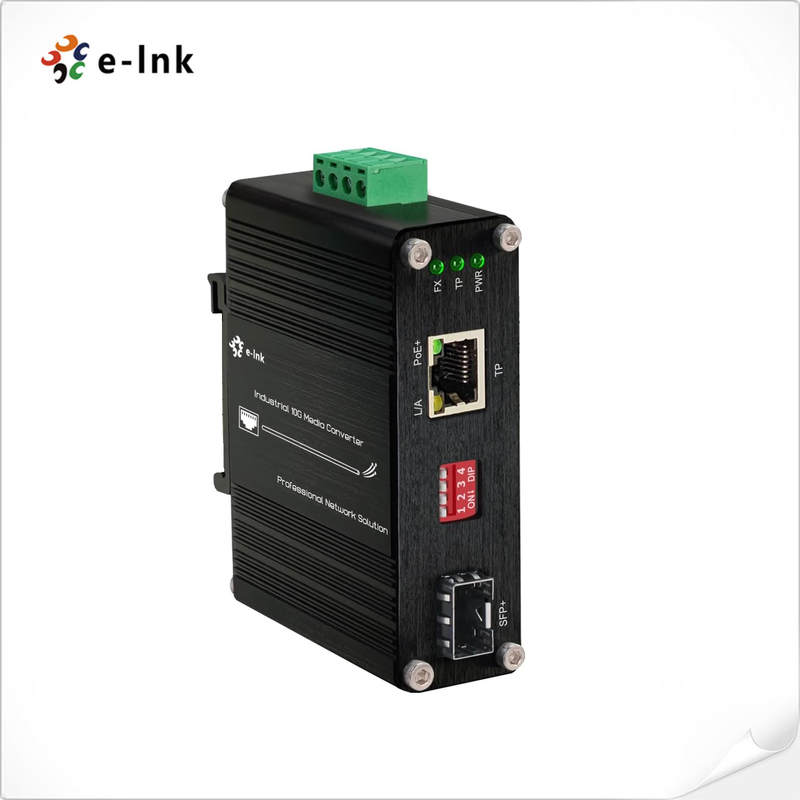

Το LNK-IMC10GP60-SFP+ είναι ένας σκληρυμένος βιομηχανικός μετατροπέας μέσων 10G με ενσωματωμένο
υποστήριξη 802.3at PoE+, σχεδιασμένο για να προσφέρει απόδοση μη αποκλεισμού, ταχύτητας καλωδίου στα πιο
απαιτητικά περιβάλλοντα. Γεφυρώνει απρόσκοπτα το χάσμα μεταξύ υποδομών χαλκού και οπτικών ινών,
διαθέτοντας μία ευέλικτη θύρα Multi-Gigabit RJ45 (υποστηρίζει ταχύτητες 100M/1G/2.5G/5G/10G)
και μία υποδοχή οπτικών ινών 10GBASE-X SFP+ για απόλυτη ευελιξία ανάπτυξης.
Περιέχεται σε ένα συμπαγές, ανθεκτικό μεταλλικό περίβλημα με βαθμό IP40, είναι κατασκευασμένο για να λειτουργεί αξιόπιστα σε ακραίες
κλιματικές συνθήκες, με μεγάλο εύρος θερμοκρασίας λειτουργίας από -40°C έως 80°C. Το ενσωματωμένο του
σύστημα εισόδου εφεδρικής ισχύος εξασφαλίζει συνεχή λειτουργία και ανθεκτικότητα δικτύου για κρίσιμες
εφαρμογές. Αυτός ο μετατροπέας είναι η ιδανική λύση για την επέκταση συνδέσεων υψηλού εύρους ζώνης, power-over-ethernet
μέσω οπτικών ινών σε βιομηχανικό αυτοματισμό, έξυπνα συστήματα μεταφορών και δίκτυα ασφαλείας εξωτερικού χώρου.
Χαρακτηριστικά Mini Industrial Media Converter
►Διασύνδεση 100M/1G/2.5G/5G/10GBASE-T RJ45 με αυτόματο MDI/MDI-X
►Υποδοχή 10GBASE-X SFP+ για ευέλικτη συνδεσιμότητα οπτικών ινών
►Συμβατό με IEEE 802.3af/at PoE
►Υποστηρίζει αυτόματη διαπραγμάτευση:
►100Mbps / 1Gbps (half ή full duplex)
►2.5Gbps / 5Gbps / 10Gbps (full duplex)
►Ενδείξεις LED για κατάσταση δικτύου και διαγνωστικά σε πραγματικό χρόνο
►Είσοδος ρεύματος μπλοκ ακροδεκτών 48~57VDC
►Επιλογές εγκατάστασης DIN-Rail και επιτοίχιας τοποθέτησης για ευέλικτη ανάπτυξη
►Σχεδιασμός βιομηχανικής κλάσης, εύρος θερμοκρασίας λειτουργίας: -40°C έως 75°C (-40°F έως 167°F)
Τεχνικοί Δείκτες Mini Industrial Media Converter
|
Ethernet
|
|
Πρότυπο PoE
|
IEEE802.3af/at
|
|
Forward & Filtering Rate:
|
100Mbps
|
|
1000Mbps
|
|
2.5Gbps
|
|
5Gbps
|
|
10Gbps
|
|
Καλώδια Δικτύου:
|
10G/5G/2.5G/1G/100M BASE-T:
10G – Cat 6A/7
5G – Cat 6/6A/7
1G/2.5G – Cat 5e/6/6A/7
100M – Cat 5/5e/6/6A/7
Καλώδιο UTP Cat 5/5e/6/6A/7 (100 μέτρα, μέγ.)
EIA/TIA-568 100-ohm STP (100 μέτρα, μέγ.)
10GBASE-LR/SR/BX:
Οπτικό καλώδιο πολλαπλών τρόπων 50/125μm ή 62.5/125μm, έως 300m
Οπτικό καλώδιο μονής λειτουργίας 9/125μm, έως 80km
|
|
Τύπος Επεξεργασίας:
|
Store-and-Forward
|
|
Fabric:
|
20Gbps
|
|
Jumbo Frame:
|
16K
|
|
Πίνακας Διευθύνσεων:
|
9K καταχωρήσεις, αυτόματη εκμάθηση και γήρανση διεύθυνσης προέλευσης
|
|
Διασύνδεση
|
|
Σύνδεσμος:
|
1 x RJ45
|
|
Οπτική Θύρα:
|
1 x SFP+
|
|
Environmental
|
|
Θερμοκρασία Λειτουργίας:
|
-40°C έως 80°C (-40°F έως 176°F)
|
|
Θερμοκρασία Αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική Υγρασία:
|
5% έως 95% μη συμπυκνωμένη
|
|
MTBF
|
> 200.000 ώρες
|
|
Ηλεκτρικά και Μηχανικά
|
|
Είσοδος Ισχύος:
|
48~57VDC, Εφεδρική Ισχύς (4-pin Terminal Block)
|
|
Κατανάλωση Ισχύος:
|
65W Max
|
|
Προστασία:
|
|
Υπερφόρτωση Εισόδου Ισχύος:
|
Αυτόματη Επαναφορά
|
|
Αντίστροφη πολικότητα:
|
Παρών
|
|
DIP Switch
|
|
Διακόπτης DIP 4 ψηφίων λειτουργίαDIP
|
Λειτουργία
|
Ρυθμίσεις
|
SW 1
|
|
Δεσμευμένο
|
ON - Δεσμευμένο
|
OFF - Δεσμευμένο
|
Σημείωση: Η λειτουργία του διακόπτη DIP μπορεί να προσαρμοστεί με βάση τις απαιτήσεις του πελάτη.
|
|
Δεσμευμένο
|
ON - Δεσμευμένο
|
OFF - Δεσμευμένο
|
Σημείωση: Η λειτουργία του διακόπτη DIP μπορεί να προσαρμοστεί με βάση τις απαιτήσεις του πελάτη.
|
|
Δεσμευμένο
|
ON - Δεσμευμένο
|
OFF - Δεσμευμένο
|
Σημείωση: Η λειτουργία του διακόπτη DIP μπορεί να προσαρμοστεί με βάση τις απαιτήσεις του πελάτη.
|
|
Δεσμευμένο
|
ON - Δεσμευμένο
|
OFF - Δεσμευμένο
|
Σημείωση: Η λειτουργία του διακόπτη DIP μπορεί να προσαρμοστεί με βάση τις απαιτήσεις του πελάτη.
|
|
Διαστάσεις (ΠxΒxΥ):9
|
|
5
|
x 7 0 x 30mmΒάρος: 0.
|
|
25
|
KgΠερίβλημα:Αλουμίνιο
|
|
Θήκη
|
Επιλογές Τοποθέτησης: DIN-Rail/Επιτοίχια τοποθέτηση
|
|
Κανονιστικές Εγκρίσεις
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Class A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Πληροφορίες Παραγγελίας Mini Industrial Media Converter
|
|
Μοντέλο
|
Περιγραφή
|
LNK-IMC10G
|
P60
|
|
-SFP+MiniIndustrial 10G/5G/2.5G/1G/100M
|
802.3at σε Μετατροπέα Μέσων SFP+ 10GBASE-X Επιλογές SFP ► SFP
|
|
+
|
module πρέπει να αγοραστεί ξεχωριστά.Επιλογές Τοποθέτησης στη σελίδα SFPΕπιλογές Τοποθέτησης ΕπιλογέςΕπιλογές Τοποθέτησης . ► Το SFP: Αντικατάσταση τριών μηνών και εγγύηση τριών ετών.
|
|
module πρέπει να αγοραστεί ξεχωριστά.Επιλογές Τοποθέτησης ► Προεπιλεγμένη βάση DIN-Rail εγκατεστημένη. Η βάση επιτοίχιας τοποθέτησης περιλαμβάνεται.
|
|
Επιλογές Ισχύος
|
► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.
|
|
