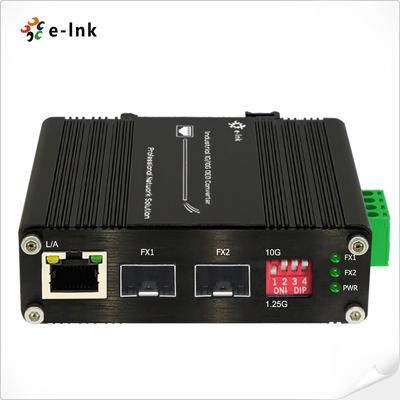

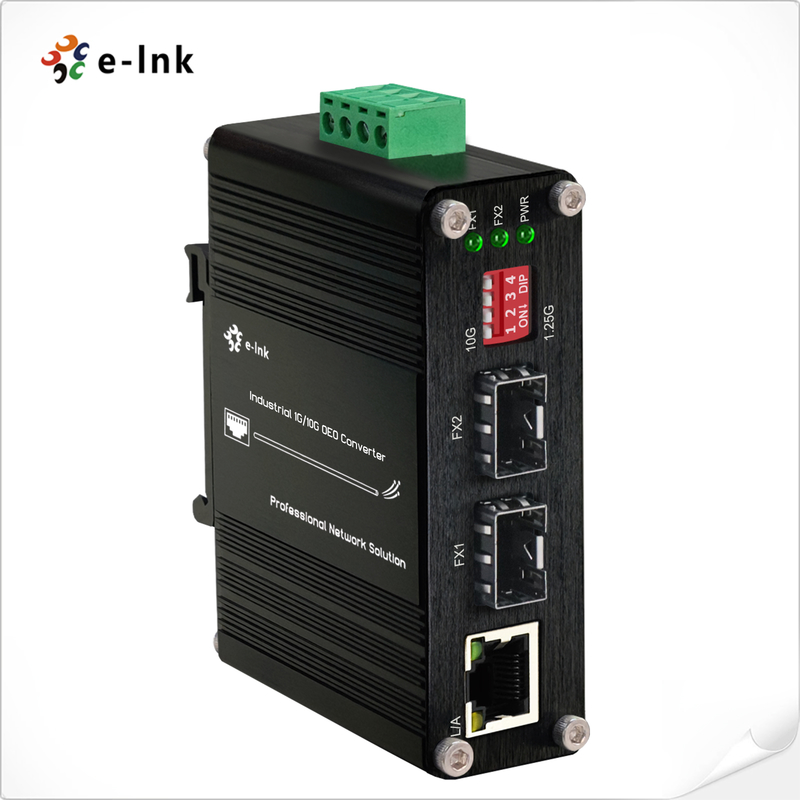

Βιομηχανικός Μετατροπέας 1G/10G SFP+ σε SFP+ OEO (3R Repeater) με Λειτουργία Μετατροπέα Μέσων 1G Ethernet
Βιομηχανικός Επισκόπηση Μετατροπέα OEO
Το σειρά ETH-IMC2402-OEO είναι ένας βιομηχανικός μετατροπέας οπτικο-ηλεκτρικού-οπτικού (OEO) 10G
σχεδιασμένος για ισχυρή επέκταση δικτύου οπτικών ινών σε σκληρά περιβάλλοντα. Λειτουργεί αξιόπιστα σε ακραίες
θερμοκρασίες που κυμαίνονται από -40°C έως 80°C, αυτή η μονάδα λειτουργεί ως μετατροπέας μέσων υψηλής απόδοσης,
επαναλήπτης ή αναγεννητής σήματος για μεταδόσεις μεγάλων αποστάσεων έως και 120 km. Αυτή η ευέλικτη μονάδα υποστηρίζει
πολλαπλά πρωτόκολλα 10G, συμπεριλαμβανομένων των 10G Ethernet, SDH/SONET STM-64/OC-192 και 10G Fiber Channel.
Αυτό το καθιστά ιδανικό για κορμούς δικτύων σε εφαρμογές SAN, LAN και MAN. Το ETH-IMC2402-OEO
διαθέτει ευέλικτη μετατροπή οπτικού μήκους κύματος (1310 nm, 1550 nm, CWDM και DWDM) και προσφέρει
και τα δύο μετατροπή μέσων fiber-to-fiber και fiber-to-copper (1 Gbps). Έχει επίσης λειτουργία loopback
για προηγμένη διάγνωση. Σχεδιασμένο για κρίσιμες υποδομές σε κέντρα δεδομένων, τηλεπικοινωνιακούς
χώρους και βιομηχανικές ρυθμίσεις, το ETH-IMC2402-OEO εξασφαλίζει σταθερή μετάδοση δεδομένων μεγάλων αποστάσεων
υπό απαιτητικές συνθήκες.
Χαρακτηριστικά Βιομηχανικού Μετατροπέα OEO
► Διαφανής μεταφορά με εξαιρετικά χαμηλή καθυστέρηση για απρόσκοπτη μεταφορά δεδομένων
► Λειτουργία 3R (Αναγέννηση, Αναμόρφωση, Χρονισμός) για αξιόπιστη βελτίωση σήματος
► Hot-pluggable με πλήρη κατάσταση οθόνης LED για εύκολη εγκατάσταση και παρακολούθηση
► Υποστηρίζει μήκη κύματος DWDM/CWDM που συνταγογραφούνται από την ITU με ενσωματωμένη λειτουργία DDM (Digital Diagnostics Monitoring)
► Loop-back και Jumbo Frame υποστήριξη για ευέλικτες διαμορφώσεις δικτύου
► Διακόπτης DIP για εύκολη επιλογή μεταξύ 1.25G και 10G ρυθμών δεδομένων οπτικών ινών
► Ευέλικτη λειτουργία ως Μετατροπέας Μέσων 1G Ethernet όταν χρησιμοποιείται με Ethernet
► Ανθεκτική θήκη αλουμινίου IP40 για προστασία σε βιομηχανικά περιβάλλοντα
► Ευέλικτες επιλογές τοποθέτησης: Εγκατάσταση DIN-Rail ή Wall-Mount
► Εύρος θερμοκρασίας λειτουργίας: -40°C έως 80°C (-40°F έως 176°F) για χρήση σε ακραία περιβάλλοντα
Βιομηχανικός Μετατροπέας OEO Τεχνικοί Δείκτες
|
Δεδομένα απόδοσης
|
Τεχνικοί Δείκτες
|
|
Λειτουργία εξοπλισμού
|
3R Repeater
|
|
Ταχύτητα μετάδοσης
|
10G: 8.5Gb/s-11.7Gb/s
|
|
Πρωτόκολλα
|
8.5G Fiber Channel
SONET OC-192, SDH STM-64 (9.95Gbps)
10G WAN (10Gbps)
10G LAN (10.31Gbps)
OTN OTU-2 (G.709) (10.70Gbps)
10G LAN με κωδικοποίηση FEC 255/237 (11.09Gbps)
10G Fiber Channel (11.32Gbps)
10G POS
|
|
Τύπος διασύνδεσης
|
SFP+ σε SFP+
|
|
Απόσταση μετάδοσης
|
Μονάδα SFP+: έως 80km
|
|
Μέγιστο πακέτο
Ρυθμός προώθησης
|
14,880,950/S
|
|
Θερμοκρασία λειτουργίας
|
-40°C έως 80°C (-40°F έως 176°F)
|
|
Θερμοκρασία αποθήκευσης
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική υγρασία
|
5% έως 95% μη συμπυκνωμένη
|
|
MTBF
|
> 200.000 ώρες
|
|
Ethernet Προδιαγραφές Μετατροπέα Μέσων
|
|
Standards
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Έλεγχος ροής Full-duplex
|
|
Λειτουργία εργασίας
|
10/100/1000BASE-T σε 1000BASE-SX/LX
|
|
Τύπος θύρας
|
SFP σε RJ45
|
|
Καλώδια δικτύου
|
Twisted-pair
10BASE-T: 2-ζεύγη UTP Cat. 3,4,5, έως 100m
100BASE-TX: 2-ζεύγη UTP Cat. 5, έως 100m
1000BASE-T: 4-ζεύγη STP Cat 5 έως 100m
Καλώδιο οπτικών ινών
1000BASE-SX:
50/125μm ή 62.5/125μm καλώδιο οπτικών ινών πολλαπλών τρόπων, έως 220/550m/2km.
1000BASE-LX:
9/125μm καλώδιο μονής λειτουργίας, παρέχοντας μεγάλη απόσταση για 10/20/40/80/120km (διαφέρει ανάλογα με τη μονάδα SFP)
|
|
Ηλεκτρικά και Μηχανικά
|
|
Ισχύς εισόδου
|
12~48VDC, Πλεονάζουσα ισχύς (6-pin Terminal Block)
|
|
Κατανάλωση ρεύματος
|
8W Max
|
|
Προστασία
|
|
Υπερφόρτωση εισόδου ρεύματος
|
Αυτόματη επαναφορά
|
|
Αντίστροφη πολικότητα
|
Παρών
|
|
DIP Switch
|
|
4-ψήφιος διακόπτης DIP function
|
DIP
|
Λειτουργία
|
Ρυθμίσεις
|
|
SW 1
|
1.25G/10G
|
ON - 1.25~8.5G
|
OFF - 10.3G ή 14.025G
|
|
SW 2
|
Δεσμευμένο
|
ON - Δεσμευμένο
|
OFF - Δεσμευμένο
|
|
SW 3
|
Δεσμευμένο
|
ON - Δεσμευμένο
|
OFF - Δεσμευμένο
|
|
SW 4
|
Δεσμευμένο
|
ON - Δεσμευμένο
|
OFF - Δεσμευμένο
|
|
Ενδείξεις LED:
|
|
PWR
|
Κατάσταση ισχύος
|
|
FX1
|
Θύρα SFP-1
|
|
FX2
|
Θύρα SFP-2
|
|
L/A
|
TP LINK/ACT
|
|
Διαστάσεις (ΠxΒxΥ)
|
95 x 70 x 30 mm
|
|
Βάρος
|
0.25Kg
|
|
Θήκη
|
Αλουμίνιο Θήκη
|
|
Επιλογές τοποθέτησης:
|
Στήριγμα DIN-Rail
|
|
Κανονιστικές εγκρίσεις
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Class A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Πληροφορίες παραγγελίας βιομηχανικού μετατροπέα OEO
|
Μοντέλο
|
Περιγραφή
|
|
ETH-IMC2402-OEO
|
Βιομηχανικός μετατροπέας 1G/10G SFP+ σε SFP+ OEO (3R Repeater) με 1G Λειτουργία Μετατροπέα Μέσων Ethernet
|
|
Επιλογές SFP
|
► Επιλογή SFP. Επιλέξτε το SFP σας στη σελίδα Επιλογές SFP
|
|
► Η μονάδα SFP πρέπει να αγοραστεί ξεχωριστά.
|
|
Επιλογές τοποθέτησης
|
► Προεπιλεγμένο βραχίονα DIN-Rail εγκατεστημένο
|
|
Επιλογές ισχύος
|
► Τροφοδοτικό DIN-Rail. Ανοιχτό καλώδιο για Terminal Block.
|
|
► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.
|
Εφαρμογή βιομηχανικού μετατροπέα OEO
Εφαρμογή 1(1G/10G OEO Converter):
Εφαρμογή 2 (Λειτουργία ως Μετατροπέας Μέσων Fiber-to-Copper):
