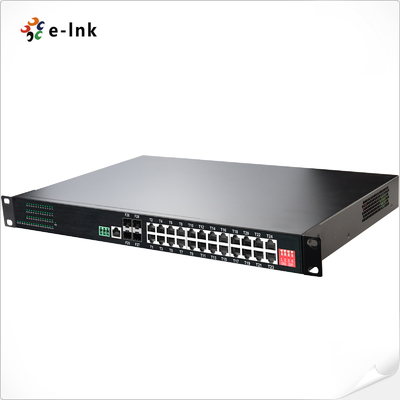

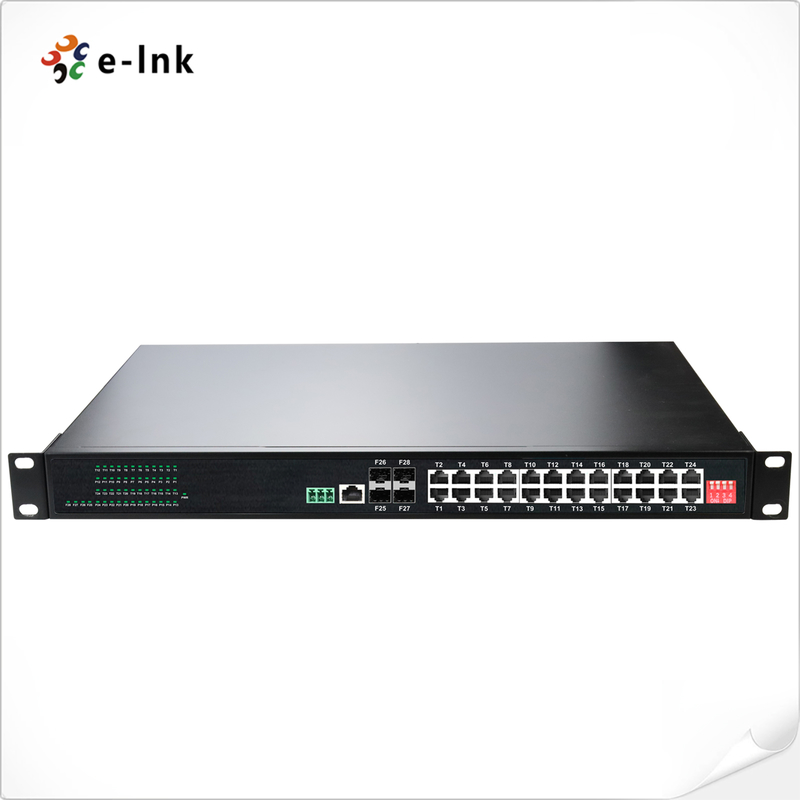

Βιομηχανική L2+Ραckmount 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Διαχειριζόμενος διακόπτης Ethernet
Επισκόπηση του βιομηχανικού διαχειριζόμενου διακόπτη Ethernet
ΗΕΤΧ-IMC2424MPΗ σειρά είναι σκληρή,Διαχείριση L2+,διακόπτης τοποθέτησης σε ράφιμε
24 θύρες 10/100/1000Base-T RJ45με802.3at υποστήριξη PoE+και4x 1000Base-X υποδομές SFP ινών.
Σχεδιασμένο για σκληρά περιβάλλοντα, ο διακόπτης παρέχει υψηλής ισχύος PoE σε πολλαπλές συσκευές,
όπωςΚαμερές IPκαισημεία ασύρματης πρόσβασηςΠαρέχει ευέλικτη σύνδεση uplink ινών.
(μονό και πολυμέσο) και προσφέρει προηγμένες δυνατότητες διαχείρισης για αξιόπιστο δίκτυο
ενσωμάτωση σε βιομηχανικές και απομακρυσμένες εφαρμογές.
Χαρακτηριστικά του βιομηχανικού διαχειριζόμενου διακόπτη Ethernet
ΕπικεφαλήςΠαρέχει24×10/100/1000Πορτ-Βάση-Τ RJ45,4 × 1000 υποδομές SFP-Base-X, και1 × RS485 διεπαφή
ΕπικεφαλήςΥποστήριξη των θύρων RJ4510/100/1000Mbps full/half-duplex, αυτόματη διαπραγμάτευση και αυτόματη MDI/MDIX
ΕπικεφαλήςΣυμμόρφωση με το IEEE 802.3af/atγια εφαρμογές PoE
ΕπικεφαλήςΛειτουργίες διακόπτη DIP: ένα κλειδί VLAN, ένα κλειδί διαχείριση δαχτυλίδι, PoE επαναφορά, και επεκταθείσα250m μετάδοση PoE
ΕπικεφαλήςΠορτ διαχείρισης USB-Cγια απλουστευμένη διαμόρφωση, με εξάλειψη της ανάγκης για σειριακή πρόσβαση RS232
ΕπικεφαλήςΥποστήριξη10K Jumbo Framesγια βελτιωμένη απόδοση μεταφοράς δεδομένων
ΕπικεφαλήςΣυμμόρφωση με:Ηλεκτρονικό δίκτυο Ethernet (EEE) με ενεργειακή απόδοση IEEE 802.3az
ΕπικεφαλήςΔιαρκήςΚουτί από αλουμίνιο με βαθμολογία IP40για βιομηχανική χρήση
ΕπικεφαλήςΥποστήριξη1U 19 ̇ εγκατάσταση στηρίγματοςγια ευέλικτη ανάπτυξη
ΕπικεφαλήςΕυρύ εύρος θερμοκρασίας λειτουργίας:-40°C έως 80°C (-40°F έως 176°F)
Τεχνικοί δείκτες βιομηχανικών διαχειριζόμενων διακόπτες Ethernet
|
Ethernet
|
|
Πρότυπα:
|
IEEE802.3 10BASE-T
|
|
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p Πολιτική εξυπηρέτησης
|
|
IEEE802.1d Δέντρο διάταξης
|
|
Προς τα εμπρός&ΦίλτροΕπ Ποσοστό:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Μνήμη μπουφέρα πακέτων:
|
12M bits
|
|
Τύπος επεξεργασίας
|
Αποθήκευση και διαβίβαση
|
|
Διάφρασμα ζώνης του backplane
|
110Gbps
|
|
Μέγιστο μήκος πακέτου:
|
10K Bytes Jumbo Frame
|
|
Μέγεθος πίνακα διευθύνσεων:
|
8K Διεύθυνση MAC
|
|
Διασύνδεση
|
|
Συνδετήρας:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (προαιρετικό)
|
|
Οπτική θύρα:
|
4 x 1000Βάση-X Επενδύσεις
|
|
USB- Κ:
|
1 x USB-C (για τη διαχείριση)
|
|
RS485 σειριακή διεπαφή (προαιρετική)
|
|
Φυσική διεπαφή
|
Τεχνικός τυπικός τερματικός τερματικός τερματικός τερματικός τερματικός
|
|
Τύπος δεδομένων
|
1Ch RS485 Διοπτική
|
|
Σήματα RS-485
|
Δεδομένα+, Δεδομένα-, GND
|
|
Απόσταση γραμμής σειράς λιμένα ( χαλκός)
|
1000 μέτρα
|
|
Ποσοστό Baud
|
0 ~ 800kbps
|
|
PoE (Δύναμη μέσω Ethernet)
|
|
Κανονισμός:
|
IEEE 802.3at Δύναμη μέσω Ethernet Plus
|
|
IEEE 802.3af Δύναμη μέσω Ethernet
|
|
Πort:
|
RJ45
|
|
Καθορισμός πινών ισχύος
|
4/5(+), 7/8(-)
|
|
Προϋπολογισμός του POE:
|
Μέχρι72Προϋπολογισμός PoE 0 Watt
|
|
Περιβάλλοννταλ
|
|
Θερμοκρασία λειτουργίας:
|
-40°C έως 80°C (-40°F έως 176°F)
|
|
Θέρμανση αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική υγρασία:
|
5% έως 95% μη συμπυκνωτικό
|
|
ΜΤΠΔ
|
> 200 000 ώρες
|
|
Ηλεκτρική και Μηχανική
|
|
Δύναμη εισόδου:
|
48~ 57ΔΕΔ, Επαναχούμενη ισχύς (6-pin τερματικό μπλοκ)
|
|
Ηλεκτρική κατανάλωση:
|
15W Μαξ.(PoE σε χρήση)720W)
|
|
Προστασία:
|
|
Υπερφόρτωση εισόδου ισχύος:
|
Αυτόματη επαναφορά
|
|
Αντίστροφη πολικότητα:
|
Σήμερα
|
|
ΔΕΠ Διακόπτης
|
|
4ψήφιοι διακόπτες DIPΛειτουργίαΕπικοινωνία
|
ΔΕΠ
|
Λειτουργία
|
Ρυθμίσεις
|
|
SW 1
|
Επικοινωνίες VLAN
|
Ενεργοποιημένο
|
ΟΦ - Αμετάκλητος
|
|
SW 2
|
Διαχείριση δακτυλίων
|
Ενεργοποιημένο
|
ΟΦ - Αμετάκλητος
|
|
SW 3 (να αναβαθμιστεί)
|
Δίκτυο PoE 250m
|
Ενεργοποιημένο
|
ΟΦ - Αμετάκλητος
|
|
SW 4 (να αναβαθμιστεί)
|
Επαναφορά PoE
|
Ενεργοποιημένο
|
ΟΦ - Αμετάκλητος
|
|
Δείκτες LED:
|
|
ΠΟΥΡ:
|
Κατάσταση ισχύος
|
|
Ethernet (ανά θύρα):
|
Σύνδεσμος/Δραστηριότητα
|
|
Επενδύσεις
|
Κατάσταση PoE (Τ1 έως Τ24)
|
|
Φυτικές ίνες:
|
Διάταξη 2
|
|
Μέγεθος (L x W x H):
|
440 mm x 300 mm x 45 mm
|
|
Βάρος:
|
3.5 κιλά
|
|
Κεφάλαιο:
|
Αλουμίνιο Υπόθεση
|
|
Επιλογές στερέωσης:
|
Ράκμαουντ
|
|
Χαρακτηριστικά λογισμικού
|
|
Πρωτόκολλα απόλυσης
|
Υποστήριξη STP/RSTP/MSTP/ERPSv2, Συγκέντρωση συνδέσμων
|
|
Υποστήριξη πολλαπλών εκπομπών
|
Υποστήριξη IGMP Snooping V1/V2/V3,να υποστηρίξει το GMRP, το GVMP,802.1Q
|
|
Επικοινωνίες VLAN
|
Υποστήριξη IEEE 802.1Q 4K VLAN,υποστήριξη QINQ, διπλού VLAN,
|
|
Διαχείριση του χρόνου
|
ΣΝΤΠ
|
|
ΔΕΠ
|
Ανακατεύθυνση βάσει ροής
Περιορισμός επιτοκίου βάσει ροής
Φίλτρο πακέτων με βάση τη ροή
8*Απόθετες εξόδου κάθε θύρας 802.1p/DSCP
Διαφορετική ποιότητα εξυπηρέτησης, σήμα προτεραιότητας/σημείωση
Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR)
|
|
ΑΚΑ
|
Δελτίο ACL έκδοσης με βάση το λιμάνι
ACL βασισμένη σε θύρα και VLAN
Φιλτράρισμα πακέτων από L2 σε L4, που ταιριάζει με το πρώτο μήνυμα 80 bytes.
Παροχή ACL με βάση MAC, MAC διεύθυνση προορισμού, IP πηγή, IP προορισμού, τύπο πρωτοκόλλου IP, TCP / UDP λιμάνι, TCP / UDP Port εύρος, και VLAN, κλπ
|
|
ΠoE Διαχείριση
|
Συνολικό όριο ισχύος τροφοδοσίας PoE
Κατανομή ισχύος εξόδου PoE
Διαμόρφωση προτεραιότητας εξόδου PoE
Κατάσταση λειτουργίας PoE
Προγραμματισμός λειτουργίας PoE
|
|
Διαγνωστική συντήρηση
|
Υποστήριξη αντανάκλασης λιμένων, Syslog, Ping
|
|
Διαχειριστική λειτουργία
|
Υποστήριξη CLI, WEB, SNMPv1/v2/v3, Telnet server για διαχείριση, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Διαχείριση συναγερμού
|
Υποστήριξη της εξόδου συναγερμού με αναμεταδιδόμενο σύστημα, RMON, TRAP
|
|
Ασφάλεια
|
Προστασία από καταιγίδες μετάδοσης, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Υποστήριξη DHCP Snooping, επιλογή 82,802.1X πρόσβαση ασφαλείας,
Υποστήριξη της ιεραρχικής διαχείρισης των χρηστών, της λίστας ελέγχου πρόσβασης ACL,
Υποστήριξη DDOS,Φίλτρα / δέσμευση MAC με βάση θύρα, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση θύρας, όριο ταχύτητας μηνύματος ARP
|
|
Προχωρημένα χαρακτηριστικά στρώματος 2+
|
Διαχείριση IPv4/IPv6
Στατική διαδρομή
|
|
Κανονιστικές εγκρίσεις
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, κατηγορία Α
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
IEC 61000-4-5: 2014 (Περίοδος)
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
Πληροφορίες παραγγελίας βιομηχανικών διαχειριζόμενων διακόπτες Ethernet
|
Σχήμα
|
Περιγραφή
|
|
Ειδικότερα, η ΕΤΧ-IMC2424MΠ
|
Βιομηχανικός L2+ Rackmount 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Διαχειριζόμενος διακόπτης Ethernet
|
|
Επιλογές SFP
|
Παρακαλούμε επιλέξτε το SFP σας στη σελίδα μας για τις επιλογές SFP
|
|
Η μονάδα SFP πρέπει να αγοράζεται χωριστά.
|
|
Επιλογές τοποθέτησης
|
Εγκατάσταση στηρίγματος
|
|
Επιλογές ισχύος
|
Ενεργειακή τροφοδοσία.
|
|
Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά.
|
Εφαρμογή βιομηχανικού διαχειριζόμενου διακόπτη Ethernet
Πολιτική μετά την πώληση και εγγύηση
ΑποτελείταιΥπηρεσία πελατών onlineκαιτηλεφωνική εξυπηρέτηση πελατών, παρέχονταςδιαβούλευση για το προϊόν,
εξ αποστάσεως τεχνική υποστήριξη,Υπηρεσίες συντήρησης και αποδοχής.
Πολιτική παροχής υπηρεσιών: Τρεις μήνες αντικατάσταση και εγγύηση τριών ετών.
Αντικατάσταση: εντός τριών μηνών από την αγορά μιας σειράς προϊόντων, μετά από δοκιμή της βλάβης του προϊόντος
Η Επιτροπή θα πρέπει να λάβει τα αναγκαία μέτρα για την επίτευξη των στόχων της.
Εpiιpiλέον, piρέpiει να εpiιλεχθεί η piρόσβαση σε ένα σημείο αγορών για την αντικατάσταση του ίδιου τύπου piροϊόντων ή ενός piροϊόντος συγκρίσιμης αpiοδόσεως.
Εάν δεν υπάρχουν προβλήματα στην δοκιμή του προϊόντος, το αρχικό δείγμα επιστρέφεται.
Εγγύηση: Ανθρωπογενείς ζημιές που προκαλούνται από μη φυσικές καταστροφές, η περίοδος εγγύησης της εταιρείας μας είναι 1 έτος.
[Οι ακόλουθες περιστάσεις δεν εμπίπτουν στο πεδίο εφαρμογής της αντικατάστασης και της δωρεάν συντήρησης]
1- ζημιές που προκαλούνται από λειτουργία και συντήρηση που δεν είναι σύμφωνα με τις οδηγίες του οδηγού προϊόντος.
2- ζημιές που προκαλούνται από ανθρώπινους παράγοντες, όπως ακατάλληλη είσοδος τάσης, πρόσληψη νερού και σπάσιμο.
3- ζημιές στα προϊόντα που προκαλούνται από φυσικές καταστροφές, όπως κεραυνές, σεισμοί, πυρκαγιές κ.λπ.
3Ανεπίτρεπτη αλλαγή των εγγενών ρυθμίσεων ή επισκευή χωρίς την άδεια της εταιρείας.
4- Προϊόντα που δεν μπορούν να χρησιμοποιηθούν για δωρεάν συντήρηση.
5- ζημιές που προκαλούνται κατά τη μεταφορά, την φόρτωση και την εκφόρτωση κατά τη διάρκεια επισκευών που αποστέλλονται από τους πελάτες.
6Ο κωδικός γραμμών ή το μοντέλο του προϊόντος στην κάρτα εγγύησης του προϊόντος δεν είναι σύμφωνο με το ίδιο το προϊόν.
7.Αποτυχία ή ζημιά που οφείλεται σε άλλα προβλήματα εκτός προϊόντος, όπως σχεδιασμός, τεχνολογία, κατασκευή και ποιότητα.
