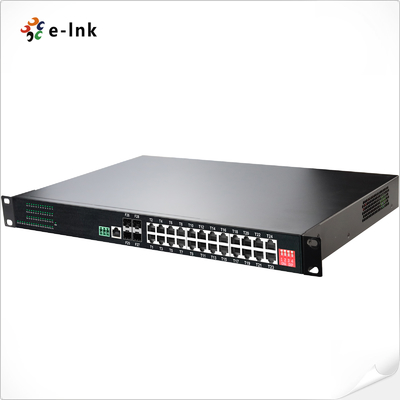

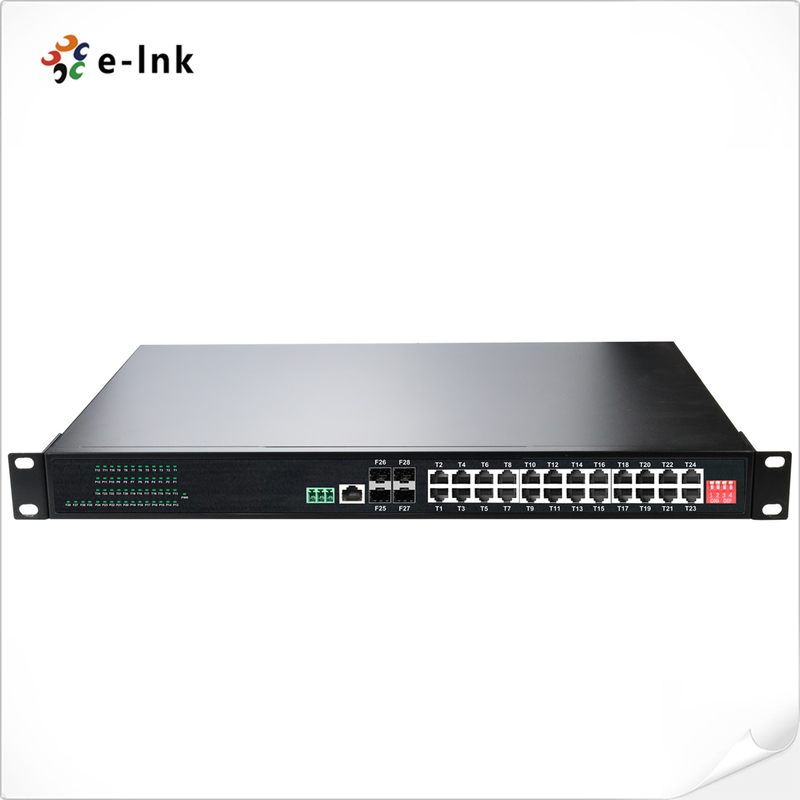

Βιομηχανικός L2+Ραckmount 24-Port 10/100/1000T + 4-Port 1000X SFP Διαχειριζόμενος Διακόπτης Ethernet
Επισκόπηση Βιομηχανικού Διαχειριζόμενου Διακόπτη Ethernet
Το ETH-IMC2424M Η σειρά είναι ένας ανθεκτικός, L2+ διαχειριζόμενος, διακόπτης Ethernet rack-mount με
24 θύρες 10/100/1000Base-T RJ45 και 4x 1000Base-X SFP fiber slots. Σχεδιασμένο
για βιομηχανικά περιβάλλοντα, το ETH-IMC2424M προσφέρει αξιόπιστη ενσωμάτωση δικτύου,
ευέλικτη συνδεσιμότητα οπτικών ινών (single-mode και multi-mode) και προηγμένες δυνατότητες διαχείρισης.
Ο σκληρυμένος σχεδιασμός και η ανάπτυξη plug-and-play το καθιστούν ιδανικό για τη σύνδεση συσκευών δικτύου
όπως κάμερες IP και σημεία ασύρματης πρόσβασης σε σκληρές συνθήκες και απομακρυσμένες τοποθεσίες.
Χαρακτηριστικά Βιομηχανικού Διαχειριζόμενου Διακόπτη Ethernet
►Εξοπλισμένο με 24×10/100/1000Base-T RJ45 ports και 4×1000Base-X SFP slots
►Οι θύρες RJ45 υποστηρίζουν 10/100/1000Mbps full/half-duplex, αυτόματη διαπραγμάτευση και Auto MDI/MDIX
►Θύρα διαχείρισης USB-C για εύκολη διαμόρφωση, εξαλείφοντας την ανάγκη για σειριακή πρόσβαση RS232
►Υποστηρίζει 10K Jumbo Frames για αποτελεσματική μεταφορά δεδομένων υψηλού όγκου
►Συμμορφώνεται με IEEE 802.3az Energy Efficient Ethernet (EEE)
►Ανθεκτικό περίβλημα αλουμινίου με βαθμολογία IP40 για ανθεκτικότητα σε απαιτητικά περιβάλλοντα
►Συμβατό με εγκατάσταση rackmount 1U 19” για ευέλικτη ανάπτυξη
►Εύρος θερμοκρασίας λειτουργίας: -40°C to 80°C (-40°F to 176°F)
Τεχνικοί Δείκτες Βιομηχανικού Διαχειριζόμενου Διακόπτη Ethernet
|
Ethernet
|
|
Πρότυπα:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Forward & Filtering Rate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer Memory:
|
12M bits
|
|
Processing Type:
|
Store-and-Forward
|
|
Backplane bandwidth
|
110Gbps
|
|
Max Packet Length:
|
10K Bytes Jumbo Frame
|
|
Address Table Size:
|
8K MAC Addresses
|
|
Interface
|
|
Connector:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Optional)
|
|
Optical Port:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (for Management)
|
|
RS485 Serial Interface (Optional)
|
|
Physical interface
|
Βιομηχανικό τυπικό τερματικό βίδας 3 ακίδων
|
|
Data type
|
1Ch RS485 Bi-Direction
|
|
RS-485 signals
|
Data+, Data-, GND
|
|
Serial port line distance (copper)
|
1000 meters
|
|
Baud rate
|
0 ~ 800kbps
|
|
Environmental
|
|
Operating Temperature:
|
-40°C to 80°C (-40°F to 176°F)
|
|
Storage Temperature:
|
-40°C to 85°C (-40°F to 185°F)
|
|
Relative Humidity:
|
5% to 95% non-condensing
|
|
MTBF
|
> 200,000 hrs
|
|
Electrical and Mechanical
|
|
Input Power:
|
12~48VDC, Redundant Power (6-pin Terminal Block)
|
|
Power Consumption:
|
15W Max.
|
|
Protection:
|
|
Power Input Overload:
|
Automatic Resettable
|
|
Reverse Polarity:
|
Present
|
|
DIP Switch
|
|
4-digit DIP switch function
|
DIP
|
Function
|
Settings
|
|
SW 1
|
VLAN
|
ON - Enabled
|
OFF - Disabled
|
|
SW 2
|
Ring Management
|
ON - Enabled
|
OFF - Disabled
|
|
SW 3
|
Reserved
|
ON - Reserved
|
OFF - Reserved
|
|
SW 4
|
Reserved
|
ON - Reserved
|
OFF - Reserved
|
|
LED Indicators:
|
|
PWR:
|
Power Status
|
|
Ethernet (Per Port):
|
Link/Activity
|
|
Fiber:
|
Gigabit SFP Port: F25~F28
|
|
Dimensions (L x W x H):
|
440mm x 300mm x 45mm
|
|
Weight:
|
3.5Kg
|
|
Casing:
|
Aluminum Case
|
|
Mounting Options:
|
Rackmount
|
|
Software Features
|
|
Redundancy Protocols
|
Support STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
|
Multicast Support
|
Support IGMP Snooping V1/V2/V3,support GMRP, GVMP,802.1Q
|
|
VLAN
|
Support IEEE 802.1Q 4K VLAN,support QINQ, Double VLAN,
|
|
Time Management
|
SNTP
|
|
QOS
|
Flow-based redirection
Flow-based rate limiting
Flow-based packet filtering
8*Output queues of each port 802.1p/DSCP priority mapping
Diff-Serv QoS, Priority Mark/Remark
Queue Scheduling Algorithm (SP, WRR, SP+WRR)
|
|
ACL
|
Port-based Issuing ACL
ACL based on port and VLAN
L2 to L4 packet filtering, matching first 80 bytes message.
Provide ACL based on MAC, Destination MAC address, IP Source, Destination IP, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, and VLAN, etc
|
|
Diagnostic Maintenance
|
Support port mirroring, Syslog, Ping
|
|
Management Function
|
Support CLI, WEB, SNMPv1/v2/v3, Telnet server for management, EEE, LLDP, DHCP Server/Client(IPv4/IPv6), Cloud/MQTT
|
|
Alarm Management
|
Support 1 way relay alarm output, RMON, TRAP
|
|
Security
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Support DHCP Snooping, Option 82,802.1X security access,
Support user hierarchical management, ACL access control list,
Support DDOS,port-based MAC filtering / binding, MAC black holes, IP source protection, Port isolation, ARP message speed limit
|
|
Advance Layer 2+ Features
|
IPv4/IPv6 Management
Static Route
|
|
Regulatory Approvals
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Class A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Πληροφορίες Παραγγελίας Βιομηχανικού Διαχειριζόμενου Διακόπτη Ethernet
|
Μοντέλο
|
Περιγραφή
|
|
ETH-IMC2424M
|
Βιομηχανικός L2+ Rackmount 24-Port 10/100/1000T + 4-Port 1000X SFP Διαχειριζόμενος Διακόπτης Ethernet
|
|
Επιλογές SFP
|
► Επιλογή SFP. Επιλέξτε το SFP σας στη σελίδα Επιλογές SFP
|
|
► Η μονάδα SFP πρέπει να αγοραστεί ξεχωριστά.
|
|
Επιλογές τοποθέτησης
|
► Εγκατάσταση Rackmount
|
|
Επιλογές ισχύος
|
► Βιομηχανικό τροφοδοτικό. Ανοιχτό καλώδιο για τερματικό μπλοκ.
|
|
► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.
|
