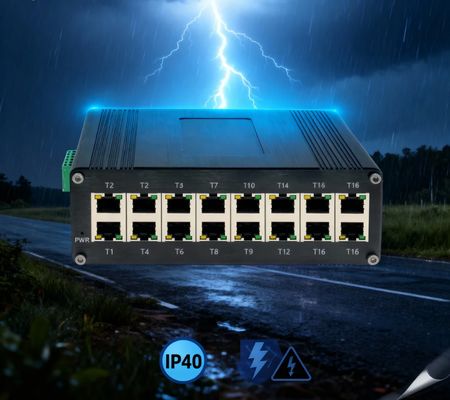

Βιομηχανικός διακόπτης 16 θυρών 40 Gbps Gigabit Ethernet με υποστήριξη VLAN DIN-Rail
Περίβλημα από κράμα αλουμινίου για σκληρά περιβάλλοντα
Επισκόπηση

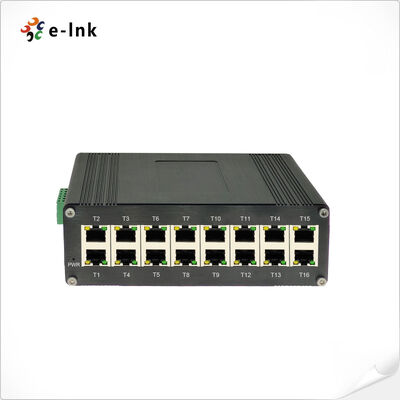

Το LNK-IMC016G αντιπροσωπεύει έναν ισχυρό βιομηχανικό διακόπτη Ethernet Gigabit 16 θυρών σχεδιασμένο
για απαιτητικά λειτουργικά περιβάλλοντα. Αυτή η σκληρυμένη λύση δικτύου προσφέρει αξιόπιστη
συνδεσιμότητα μέσω δεκαέξι θυρών 10/100/1000Base-TX RJ45 με αυτόματη διαπραγμάτευση και
Δυνατότητα MDI/MDI-X. Σχεδιασμένος για να αντέχει σε ακραίες συνθήκες, ο διακόπτης διατηρείται σταθερός
λειτουργία σε θερμοκρασίες που κυμαίνονται από -40°C έως 80°C ενώ διαθέτει προστασία IP40
κατά της σκόνης και των μηχανικών επιπτώσεων.
Κατασκευασμένο με γνώμονα τον βιομηχανικό αυτοματισμό και τις έξυπνες εφαρμογές υποδομής, αυτό δεν διαχειρίζεται
Ο διακόπτης Ethernet ενσωματώνει πλεονάζουσες εισόδους συνεχούς ρεύματος 12-48V με προστασία αντίστροφης πολικότητας,
εξασφάλιση συνεχούς λειτουργίας σε εγκαταστάσεις παραγωγής, συστήματα μεταφοράς και εξωτερικούς χώρους
εγκαταστάσεις. Το συμπαγές μεταλλικό περίβλημα υποστηρίζει τοποθέτηση σε ράγα DIN για απλή
ενσωμάτωση σε ντουλάπια ελέγχου και βιομηχανικά ράφια.
Οι προηγμένες δυνατότητες μεταγωγής περιλαμβάνουν εύρος ζώνης backplane 40 Gbps, διεύθυνση MAC 16K
τραπέζι και υποστήριξη πλαισίου 10K jumbo, επιτρέποντας την απρόσκοπτη μετάδοση δεδομένων μεταξύ των συνδεδεμένων
συσκευές. Συμμόρφωση
με πρότυπα IEEE 802.3az Energy Efficient Ethernet μειώνει την κατανάλωση ενέργειας σε χαμηλά επίπεδα
περιόδους κυκλοφορίας, ενώ η αρχιτεκτονική αποθήκευσης και προώθησης διατηρεί την ακεραιότητα των δεδομένων σε όλες τις θύρες.
Πιστοποιημένος σύμφωνα με βιομηχανικά πρότυπα, συμπεριλαμβανομένων των CE, FCC και RoHS, αυτός ο διακόπτης Ethernet
υποβάλλεται σε αυστηρές δοκιμές για να εγγυηθεί μακροπρόθεσμη αξιοπιστία σε σκληρά περιβάλλοντα όπου
Οι κραδασμοί, ο ηλεκτρικός θόρυβος και οι διακυμάνσεις της θερμοκρασίας είναι συνήθεις. Η λύση παρέχει α

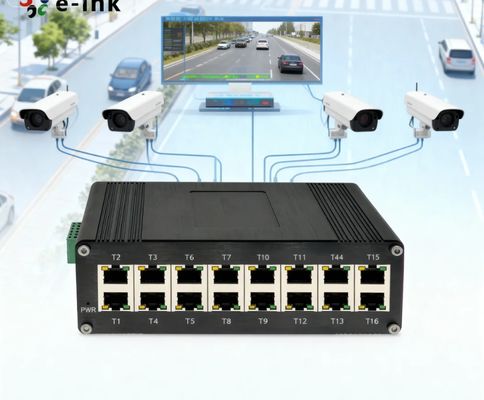

οικονομικά αποδοτικό θεμέλιο δικτύωσης για βιομηχανικές αναπτύξεις IoT, συστήματα μηχανικής όρασης,
και αυτοματοποιημένες γραμμές παραγωγής που απαιτούν συνδεσιμότητα υψηλού εύρους ζώνης.
Χαρακτηριστικά
Απόδοση PoE+ υψηλής ισχύος– ΥποστηρίζειIEEE 802.3af/στα πρότυπα, παρέχονταςέως 30W
ισχύς εξόδου ανά θύρα, ιδανικό για την τροφοδοσία συσκευών υψηλής κατανάλωσης όπως π.χκάμερες PTZ,
ασύρματα AP και τηλέφωνα VoIPχωρίς την ανάγκη πρόσθετων προσαρμογέων.
Παροχή δικτύου Gigabit– Εξοπλισμένο με16 θύρες αυτόματης ανίχνευσης 10/100/1000Mbps RJ45, αυτό
βιομηχανικός διακόπτης Ethernetεξασφαλίζει απρόσκοπτη ροή δεδομένων και χαμηλή καθυστέρηση γιαβίντεο σε πραγματικό χρόνο
μετάδοσηκαιβιομηχανικές εφαρμογές έντασης δεδομένων.
Ανθεκτική Βιομηχανική Κατασκευή– Σχεδιασμένο με αστιβαρό περίβλημα αλουμινίου, αυτόσκληρυμένο PoE
διακόπτηςπροσφέρει ανώτερηαπαγωγή θερμότητας,προστασία από ηλεκτρικές υπερτάσεις, καιμακροπρόθεσμη αξιοπιστίαγια
υπαίθρια ή εργοστασιακά περιβάλλοντα.
Ευέλικτη σχεδίαση εισόδου ισχύος– Υποστηρίζει48–57V DC διπλές πλεονάζουσες εισόδους ισχύοςνα εγγυηθεί
αδιάλειπτη λειτουργία, ακόμη και σε περίπτωση διακοπής της παροχής ρεύματος, ενίσχυσηχρόνο λειτουργίας δικτύουκαι
ασφάλεια του συστήματος.
Εκτεταμένη θερμοκρασία λειτουργίας– Λειτουργεί αξιόπιστα κάτω από-40°C έως +80°C, επιτρέποντας την ανάπτυξη μέσα
ακραία κλίματαήμη ελεγχόμενα περιβάλλονταόπως ντουλάπια στο δρόμο ή βιομηχανικοί αυτοματισμοί
δωμάτια ελέγχου.
Ενεργειακά αποδοτικό και φιλικό προς το περιβάλλον– Συμμορφώνεται μεIEEE 802.3az Energy Efficient Ethernet (EEE),
μείωση της συνολικής κατανάλωσης ενέργειας διατηρώντας παράλληλα σταθερή απόδοση δικτύου υψηλής ταχύτητας.
Βολική τοποθέτηση DIN-Rail– Ο συντελεστής συμπαγούς μορφής καιΔυνατότητα τοποθέτησης DIN-Railμάρκα
εύκολη εγκατάστασηπίνακες ελέγχου, ράφια δικτύου ή βιομηχανικά ντουλάπια, εξοικονομώντας πολύτιμο χώρο.
Προηγμένη σταθερότητα δικτύου– ΜεΧωρητικότητα μεταγωγής 40 GbpsκαιΠίνακας διευθύνσεων MAC 16K, το
συσκευή υποστηρίζει σταθερή και κλιμακούμενη συνδεσιμότητα γιαβιομηχανικά συστήματα επικοινωνίαςκαιέξυπνος
δίκτυα επιτήρησης.
Τεχνικοί Δείκτες
| Ethernet |
| Πρότυπα: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3az Ενεργειακά αποδοτικό Ethernet (EEE) |
| IEEE802.3z 1000BASE-X |
| Ρυθμός προώθησης και φιλτραρίσματος: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000 pps (1000 Mbps) |
| Μνήμη προσωρινής αποθήκευσης πακέτων: |
1M bit |
| Ύφασμα διακόπτη: |
40 Gbps |
| Μέγιστο μήκος πακέτου: |
10 K Byte |
| Μέγεθος πίνακα διευθύνσεων: |
Διευθύνσεις MAC 16K |
| Διασύνδεση |
| Σύνδεσμος: |
16 x RJ45 |
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας: |
-40°C έως 80°C (-40°F έως 176°F) |
| Θερμοκρασία αποθήκευσης: |
-40°C έως 85°C (-40°F έως 185°F) |
| Σχετική Υγρασία: |
5% έως 95% χωρίς συμπύκνωση |
| MTBF |
> 200.000 ώρες |
| Ηλεκτρομηχανολογικά |
| Ισχύς εισόδου: |
12~48V DC, πλεονάζουσα ισχύς (μπλοκ ακροδεκτών 6 ακίδων) |
| Κατανάλωση ρεύματος: |
5W Μέγ. |
| Προστασία: |
| Υπερφόρτωση εισόδου ισχύος: |
Αυτόματη επαναφορά |
| Αντίστροφη πολικότητα: |
Παρόν |
| Ενδείξεις LED: |
| Εξουσία: |
Power1, Power2 Κατάσταση |
| Ethernet (ανά θύρα): |
Σύνδεσμος/Δραστηριότητα |
| Διαστάσεις (ΠxΒxΥ): |
150 x 115 x 50 mm |
| Βάρος: |
0,6 κιλά |
| Θήκη: |
Θήκη αλουμινίου |
| Επιλογές τοποθέτησης: |
DIN-Rail |
| Κανονιστικές Εγκρίσεις |
| ISO9001 |
| EN55022:2010+AC: 2011, Τάξη Α |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Πληροφορίες Παραγγελίας
| Μοντέλο |
Περιγραφή |
| LNK-IMC016G |
Βιομηχανικός διακόπτης Ethernet 16 θυρών 10/100/1000BASE-T |
| Επιλογές τοποθέτησης |
► Εγκαταστάθηκε το προεπιλεγμένο στήριγμα DIN-Rail. Περιλαμβάνεται στήριγμα τοίχου. |
| Επιλογές τροφοδοσίας |
► Τροφοδοτικό 24W/1A 24V DC DIN-Rail. Ανοίξτε το Wire for Terminal Block. |
| ► Το τροφοδοτικό πρέπει να αγοραστεί χωριστά. |
