Co. τεχνολογίας της Κίνας ε-συνδέσεων, ΕΠΕ.
Επαγγελματικός κατασκευαστής προϊόντων οπτικών επικοινωνιών ινών και μετάδοσης ασφάλειας CCTV
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διεπαφή ινών: | Μονοκατευθυντικό LC | Απόσταση μετάδοσης: | 550m20Km |
|---|---|---|---|
| Διάστημα κύματος: | 1310nm/1550nm | Θερμοκρασία λειτουργίας: | -20℃~+70℃ |
| Μέγεθος (WxDxH): | 168*115*28mm | Βάρος: | 7KG/pair |
| Επισημαίνω: | 4 κανάλια 3G-SDI μετατροπέας ινών,2προς 3G-SDI μετατροπέας ινών |
||

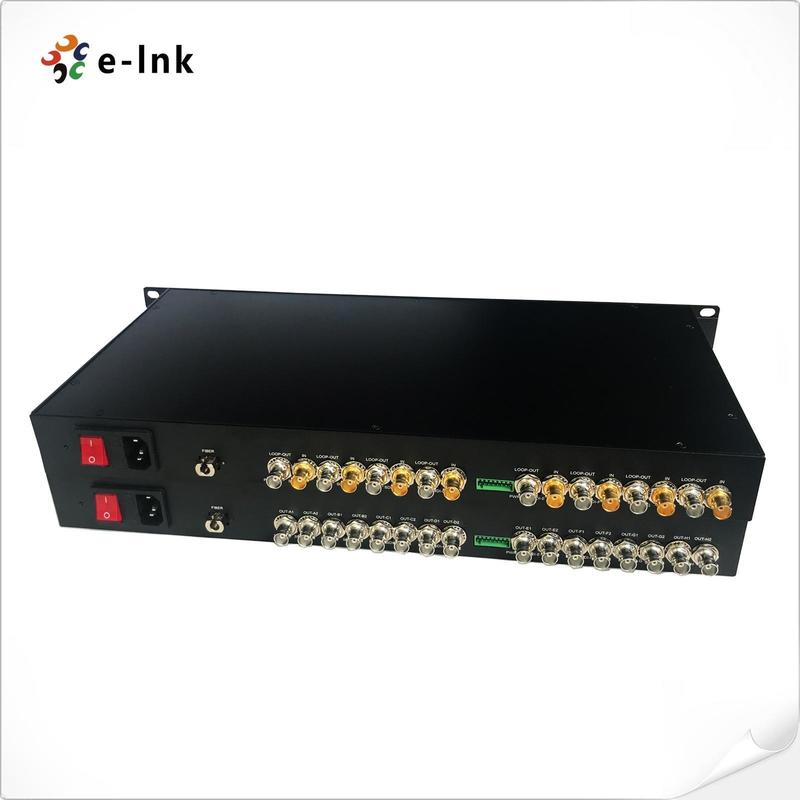

4-Κανάλι.Δίδυμη 3Μετατροπέας ινών G-SDI
Επέκταση DVIrΠλεονεκτήματα
4 κανάλια αμφίδρομης 3G-SDI μετάδοσης βίντεο μέσω οπτικών ινών
∆ Αυτοματοποιημένη εξίσωση καλωδίων για την εξασφάλιση της ακεραιότητας του σήματος
∙ Αυτόματη επαναδιαστολή 270Mbit/s - 1,48Gbit/s - 3Gbit/s
️ Απευθείας συμβατότητα με συστήματα κάμερας 3G-SDI και υποστήριξη πρωτόκολλων δεδομένων RS-485
Δυνατότητα μετάδοσης μήκους τουλάχιστον 10 χλμ. έως 120 χλμ.
∆ Εισαγωγή ισχύος του τερματικού τεμαχίου για βιομηχανικές εφαρμογές
Υποστηρίζει θερμή ανταλλαγή και θερμή σύζευξη
¢ Πλήρης ψηφιακή μετάδοση χωρίς συμπίεση σε επίπεδο εκπομπής·
∆υστυχώς, η μέθοδος αυτή δεν μπορεί να χρησιμοποιηθεί για την επίτευξη των στόχων που ορίζονται στο σημείο 6.1.
̇ τεχνική WDM/CWDM/DWDM με οπτική ίνα·
Διευκρινιστής ινών DVI Τεχνικοί δείκτες
| Βίντεο | |
| Διασύνδεση βίντεο | BNC |
| Αντίσταση εισόδου/εξόδου βίντεο | 75Ω |
| Τεχνική εικόνα | Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο | Μέγιστο 3,2Gb/s |
| Διαφορετικό κέρδος (10%~90% APL) | < 1% |
| Υποστήριξη μορφότυπου SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Πρότυπο SDI βίντεο | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI) | |
| SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI) | |
| Πληροφορίες | |
| Φυσική διεπαφή | Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος δεδομένων | Επιστροφή RS485 |
| Υποστήριξη συχνότητας/τιμής | Μέγιστο 57600bps για RS485 |
| ΒΑ | < 10 ̇9 |
| Ηλεκτρική | |
| Διορθωτής ισχύος | Ηλεκτρονικό ρεύμα 110~220V |
| Κατανάλωση ενέργειας | < 15W |
| Δείκτης LED | |
| Δοκιμαστικό σήμα SDI A/B/C/D/E/F/G/H | Βίντεο SDI |
| ΠΡΑ | Ηλεκτρική τροφοδοσία |
| Μηχανικές | |
| Μέγεθος (LxWxH) | 19 ιντσών 1U (483 x 220 x 44.45mm) |
| Βάρος | 7KG/ζάμι |
| Κουκούπι | Αλουμινένια θήκη |
| Επιλογές τοποθέτησης | Στήριξη στηρίγματος |
| ΜΤΠΔ | ≥100000 ώρες |
Βιομηχανικός μετατροπέας μέσων EthernetΣύνοψη

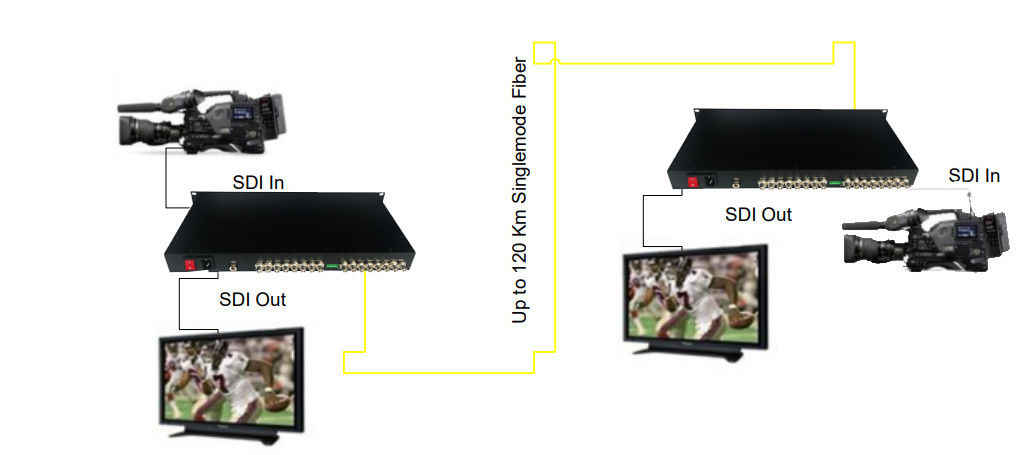

Η σειρά LNK-3GSDI-4BV υποστηρίζει 4-κανάλινο δίκατο 3G-SDI πρότυπο σήμα βίντεο υψηλής ευκρίνειας που μεταδίδεται μέσω ενός ενιαίου καλωδίου οπτικών ινών,και να παρακολουθούν το σήμα τοπικά μέσω έξόδου βρόχου 3G/HD-SDIΟ E-link 3G-SDI Video over Fiber Converters περιλαμβάνει έναν πομπό και έναν δέκτη για σήμα 3G-SDI 1080P.Οι μετατροπείς ινών E-link 3G-SDI μπορούν ταυτόχρονα να μεταδίδουν βίντεο 3G-SDI διμερούς 4-ChΗ ποιότητα βίντεο μέχρι το πρότυπο εκπομπής, η ποιότητα ήχου μέχρι το επίπεδο CD υποστηρίζει την μορφή επικοινωνίας δεδομένων RS-485 αντίστροφη.
Πληροφορίες παραγγελίας
| Σχήμα | Περιγραφή |
| LNK-3GSDI-4BV | 4-Ch Δυοδιάστατο 3G-SDI βίντεο με βρόχο, 20km, SM, FC, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-3GSDI-4BV1R | 4-Ch Διοικητικό SDI βίντεο με βρόχο + 1-Ch RS485 Αντίστροφα δεδομένα, 20km, SM, FC, συμπεριλαμβανομένου 1 πομπού και 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
