Co. τεχνολογίας της Κίνας ε-συνδέσεων, ΕΠΕ.
Επαγγελματικός κατασκευαστής προϊόντων οπτικών επικοινωνιών ινών και μετάδοσης ασφάλειας CCTV
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διεπαφή ινών: | Μονοκατευθυντικό LC | Απόσταση μετάδοσης: | 550m20Km |
|---|---|---|---|
| Διάστημα κύματος: | 1310nm/1550nm | Θερμοκρασία λειτουργίας: | -20℃~+70℃ |
| Μέγεθος (WxDxH): | 19inch 1U (483 X 220 X 44.45mm) | Βάρος: | 7KG/pair |
| Επισημαίνω: | CWDM μη συμπιεσμένος παρατεταστής,3G-SDI μέσω ενιαίου διευρυτήρα ινών,Επεκτάτης SDI πάνω σε ίνες που μπορεί να τοποθετηθεί σε ράφι |
||

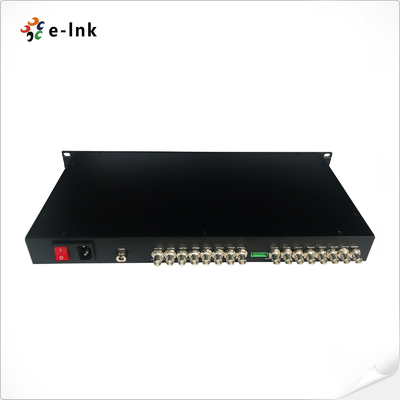

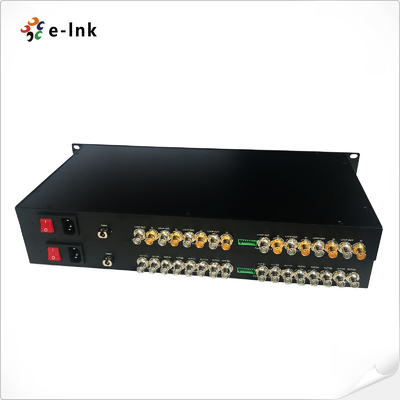

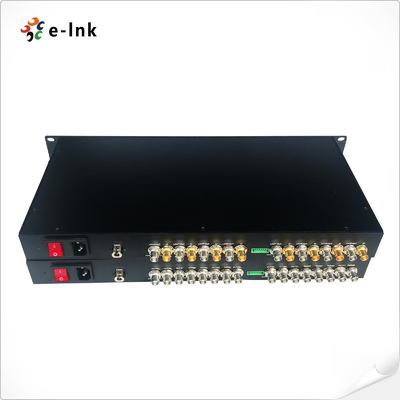

1U 8-κανάλι SD/HD/3G-SDI πάνω σε ενιαίο CWDM μη συμπιεσμένο εκτενιστή ινών
Επέκταση DVIrΠλεονεκτήματα
¢ 8 κανάλια μετάδοσης βίντεο SD/HD/3G-SDI μέσω οπτικής ινών
∆ Αυτοματοποιημένη εξίσωση καλωδίων για την εξασφάλιση της ακεραιότητας του σήματος
∆ Αυτοματοποιημένη ανασυγκρότηση 270Mbit/s - 1,48Gbit/s - 3Gbit/s
️ Απευθείας συμβατότητα με συστήματα κάμερας 3G-SDI και υποστήριξη πρωτόκολλων δεδομένων RS-485
Δυνατότητα μετάδοσης μήκους τουλάχιστον 10 χιλιομέτρων (6,2 μίλια), έως 120 χιλιομέτρων
∆ Εισαγωγή ισχύος του τερματικού τεμαχίου για βιομηχανικές εφαρμογές
Υποστηρίζει θερμή ανταλλαγή και θερμή σύζευξη
¢ Πλήρης ψηφιακή μετάδοση χωρίς συμπίεση σε επίπεδο εκπομπής·
∆υστυχώς, η μέθοδος αυτή δεν μπορεί να χρησιμοποιηθεί για την επίτευξη των στόχων που ορίζονται στο σημείο 6.1.
̇ τεχνική WDM/CWDM/DWDM με οπτική ίνα·
Δείκτες LED κατάστασης σε πραγματικό χρόνο για την αντιμετώπιση προβλημάτων και την παρακολούθηση
- ευρύ φάσμα θερμοκρασιών σε βιομηχανικό επίπεδο, προσαρμόσιμο σε διάφορα περιβάλλοντα·
Διευκρινιστής ινών DVI Τεχνικοί δείκτες
| Βίντεο | |
| Διασύνδεση βίντεο | BNC |
| Αντίσταση εισόδου/εξόδου βίντεο | 75Ω |
| Τεχνική εικόνα | Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο | Μέγιστο 3,2Gb/s |
| Διαφορετικό κέρδος (10%~90% APL) | < 1% |
| Υποστήριξη μορφότυπου SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Πρότυπο SDI βίντεο | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI) | |
| SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI) | |
| Πληροφορίες | |
| Φυσική διεπαφή | Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος δεδομένων | Επιστροφή RS485 |
| Υποστήριξη συχνότητας/τιμής | Μέγιστο 57600bps για RS485 |
| ΒΑ | < 10 ̇9 |
| Ηλεκτρική | |
| Διορθωτής ισχύος | Ηλεκτρονικό ρεύμα 110~220V |
| Κατανάλωση ενέργειας | < 15W |
| Δείκτης LED | |
| Δοκιμαστικό σήμα SDI A/B/C/D/E/F/G/H | Βίντεο SDI |
| ΠΡΑ | Ηλεκτρική τροφοδοσία |
| Μηχανικές | |
| Μέγεθος (LxWxH) | 19 ιντσών 1U (483 x 220 x 44.45mm) |
| Βάρος | 7KG/ζάμι |
| Κουκούπι | Αλουμινένια θήκη |
| Επιλογές τοποθέτησης | Ράκμαουντ |
| ΜΤΠΔ | ≥100000 ώρες |
Βιομηχανικός μετατροπέας μέσων EthernetΣύνοψη

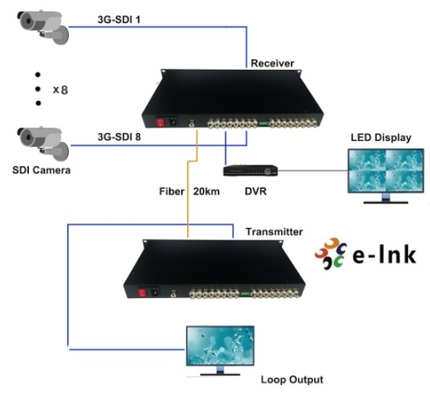

Η σειρά LNK-SDI-8V υποστηρίζει ένα 8-κανάλι SD/HD/3G-SDI πρότυπο σήμα βίντεο υψηλής ευκρίνειας που μεταδίδεται μέσω ενός ενιαίου καλωδίου οπτικών ινών και παρακολουθεί το σήμα τοπικά μέσω μιας εξόδου βρόχου SD/HD/3G-SDI.Η σύνδεση E-link 3G-SDI Video over Fiber Converters περιλαμβάνει έναν πομπό και έναν δέκτη για σήμα 1080P 3G-SDIΟι μετατροπείς E-link SD/HD/3G-SDI Fiber μπορούν ταυτόχρονα να μεταδίδουν 8-Ch SD/HD/3G-SDI Video, 1-Ch Reverse RS-485 δεδομένα, σήματα μέσω μιας και μόνος οπτικής ινών.Η ποιότητα του βίντεο μέχρι το πρότυπο μετάδοσης, η ποιότητα του ήχου μέχρι το επίπεδο CD υποστηρίζει την αντίστροφη μορφή επικοινωνίας δεδομένων RS-485.
Πληροφορίες παραγγελίας
| Σχήμα | Περιγραφή |
| Επικαιροποιημένο | 19" 1U 8-Ch HD-SDI βίντεο με Loop-out, 20km, SM, LC, συμπεριλαμβανομένου 1 πομπού & 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
| Επικαιροποιημένο | 19" 1U 8-Ch HD-SDI βίντεο με Loop-out + 1-Ch RS485 αντίστροφα δεδομένα, 20km, SM, LC, συμπεριλαμβανομένου 1 πομπού & 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
| Επικαιροποιημένο | 19" 1U 8-Ch HD-SDI Video με Loop-out + 1-Ch Forward Audio, 20km, SM, LC, συμπεριλαμβανομένου 1 πομπού & 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P βίντεο με Loop-out, 20km, SM, LC, συμπεριλαμβανομένου 1 πομπού & 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P βίντεο με Loop-out + 1-Ch RS485 αντίστροφα δεδομένα, 20km, SM, LC, συμπεριλαμβανομένου 1 πομπού & 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P βίντεο με Loop-out + 1-Ch Forward Audio, 20km, SM, LC, συμπεριλαμβανομένου 1 πομπού & 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
