Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διεπαφή ινών: | Μονοκατευθυντικό LC | Απόσταση μετάδοσης: | 20 χλμ. |
|---|---|---|---|
| Διάστημα κύματος: | 1310nm/1490nm//1550nm | Θερμοκρασία λειτουργίας: | -20℃~+70℃ |
| Μέγεθος (WxDxH): | 85 x 70 x 30 mm | Βάρος: | 1.1KG/pair |
| Επισημαίνω: | 1Ch 100M Ethernet Fiber Extender,1Ch BIDI RS422 Fiber Extender |
||
1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Τρι-level SyncΠάνω από το Fiber Extender
Επέκταση ινών SDIrΠλεονεκτήματα
1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syn σε μία ίνα
Συνεργαζόμενος με HD-SDI, SD-SDI, DVB-AST
Το εύρος ζώνης από 19,4Mb/s έως 2,97Gb/s
Η ανάκτηση ρολογιού SMPTE 424M (2.97Gb/s)
Υποστήριξη όλων των δημοφιλών προτύπων ψηφιακής μεταφοράς βίντεο, όπως SMPTE 424M, SMPTE 292M και SMPTE 259M, SMPTE 297M που λειτουργούν σε 3G-SDI, HD-SDI, SD-SDI, ASI αντίστοιχα
∆ Ενσωματωμένο σύστημα CWDM, μονάδες SFP για κάθε διαδρομή
Υποστήριξη της αυτόματης εξισορρόπησης καλωδίων με βάση την ανιχνευόμενη ταχύτητα δεδομένων
Οι δείκτες κατάστασης LED παρακολουθούν τις κρίσιμες παραμέτρους
Επεκτάτης ινών SDI Τεχνικοί δείκτες
| 3G-SDI βίντεο | |
| Διασύνδεση βίντεο | BNC |
| Αντίσταση εισόδου/εξόδου βίντεο | 75Ω |
| Τεχνική εικόνα | Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο | Μέγιστο 3,2Gb/s |
| Διαφορετικό κέρδος (10%~90% APL) | < 1% |
| Πρότυπο SDI βίντεο | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI) | |
| SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI) | |
| Εισαγωγή βίντεο | 1Ch SDI IN + 1Ch SDI OUT στο TX |
| Αποτύπωση βίντεο | 1Ch SDI IN + 1Ch SDI OUT για το RX |
| ΑΑκρόα | |
| Ηχοσύνδεση | 3.5 χιλιοστών Jack |
| Φόρμα ήχου | @48KHz |
| Εισαγωγή ήχου | 1Ch Audio IN ή 1Ch Mic + 1Ch Audio OUT στο TX |
| Έξοδος ήχου | 1Ch Audio IN ή 1Ch Mic + 1Ch Audio OUT στο RX |
| RS422/485 Σειριακά δεδομένα | |
| Φυσική διεπαφή | Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος δεδομένων | RS422/RS485 Δίπλωμα |
| Υποστήριξη συχνότητας/τιμής |
Μέγιστο 115200bps για RS422 Μέγιστο 115200bps για RS485 |
| ΒΑ | < 10 ∆9 |
| Τσύμμαχος | |
| Διασύνδεση Tally | Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος φορτίου LED | Μπορεί να οδηγήσει τον δείκτη LED απευθείας |
| Εισφορά καταμέτρησης | Tally-2+; Tally-2 - |
| Αποδόσεις απολογισμού | Tally-1+; Tally-1 - |
| Ethernet | |
| Διασύνδεση | 1 x 10/100BASE-TX RJ45 |
| Τρόπος λειτουργίας | Αυτοδιαπραγμάτευση ως προεπιλογή |
| Αναλογική Τριεπίπεδη Συγχρονισμός | |
| Συγχρονιστική διεπαφή | 75Ω BNC |
| Συγχρονισμός | Αναλογική μαύρη έκρηξη / SDTV δι-επίπεδο / HDTV τρι-επίπεδο |
| Σήμα | Ανάλογη συγχρονισμός τριών επιπέδων SMPTE ST 274, ST 276 |
| Επιστροφή απώλειας | 46.5 dB έως 10 MHz |
| Εισαγωγή | 1Ch Sync IN + 1Ch Sync OUT στο TX |
| Αποδόσεις | 1Ch Sync IN + 1Ch Sync OUT στο RX |
| Ηλεκτρική | |
| Εισφορά ισχύος | DC12V 1A |
| Κατανάλωση ενέργειας | < 6W |
| Μηχανικές | |
| Κουκούπι | Αλουμινένια θήκη |
| Επιλογές τοποθέτησης | Τείχος ή επιφάνεια εργασίας |
Βιομηχανικός μετατροπέας μέσων EthernetΣύνοψη

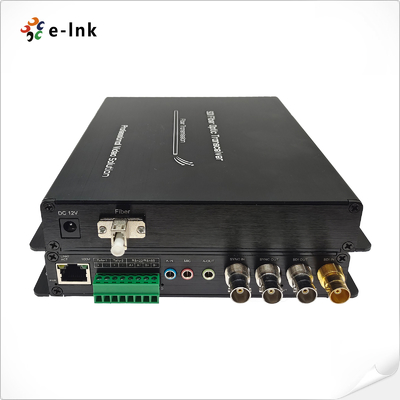

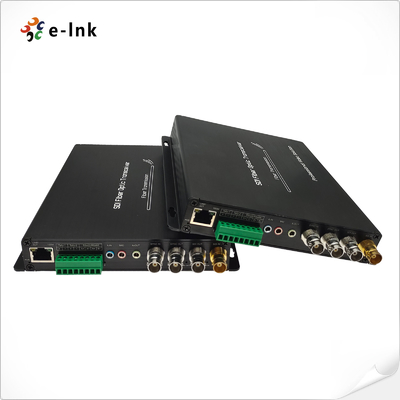

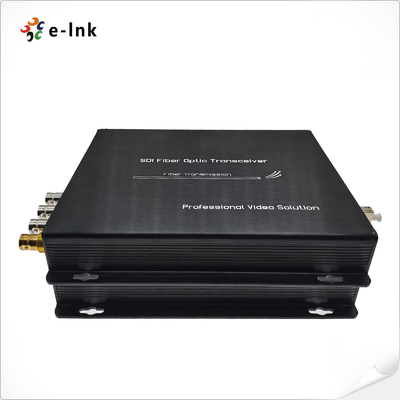

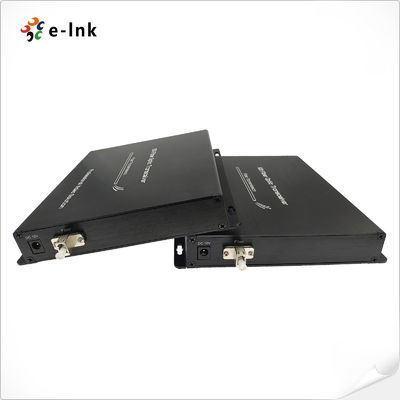

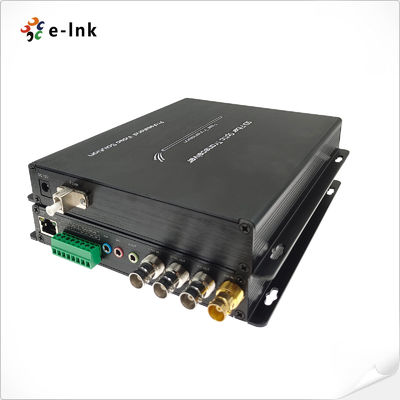

Το E-link LNK-3G2V2BA2D1E1T1S 3G-SDI extender ινών παρέχει μετάδοση 1Ch BIDI 3G-SDI Video, 2Ch Backward Analog Audio, 1Ch BIDI RS422, 1Ch 100M Ethernet,1Ch Πίσω Πίσω Συγκέντρωση και 1Ch Πίσω Αναλογική Τρι-επίπεδο συγχρονισμός μέσω μετατροπέα ινών, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιούνται από ζευγάρια πάνω από οπτικά καλώδια μονοτροπίας.Αυτός ο μετατροπέας οπτικών ινών 3G-SDI επιτρέπει υψηλή οπτική απόδοση και λαμπρή επεξεργασία βίντεο HD σε πραγματικό χρόνοΟι διεπαφές IP μπορούν να αυξήσουν δραματικά την επεκτασιμότητα και τη συμβατότητα με όλα τα σύγχρονα συστήματα δικτύωσης υψηλής τεχνολογίας.
Πληροφορίες παραγγελίας
| Σχήμα | Περιγραφή |
| Επικαιροποιημένη έκδοση | 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync μέσω μετατροπέα ινών, SMF, LC, 20KM,συμπεριλαμβανομένου 1 πομπού & 1 δέκτη, χρησιμοποιείται από ζευγάρια |
