Co. τεχνολογίας της Κίνας ε-συνδέσεων, ΕΠΕ.
Επαγγελματικός κατασκευαστής προϊόντων οπτικών επικοινωνιών ινών και μετάδοσης ασφάλειας CCTV
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Απόφαση: | 10 μπιτ | Επίπεδο σήματος: | < 80mVp-p |
|---|---|---|---|
| Πρότυπο μήκος κύματος SM: | 1310nm, 1550nm | Μήκος κύματος CWDM: | 1270~1610nm, 20nm πλέγμα σύμφωνα με το ITU-T |
| Μέγεθος (LxWxH): | 58 X 21 X 20 χιλ. | Θερμοκρασία λειτουργίας: | 0°C έως 70°C (32°F έως 158°F) |

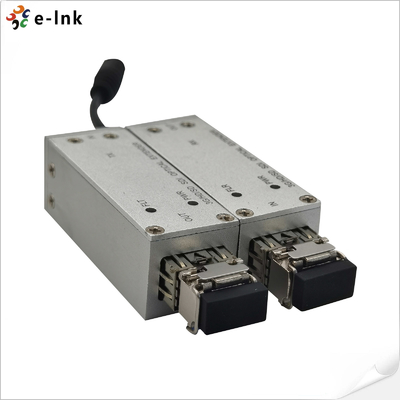

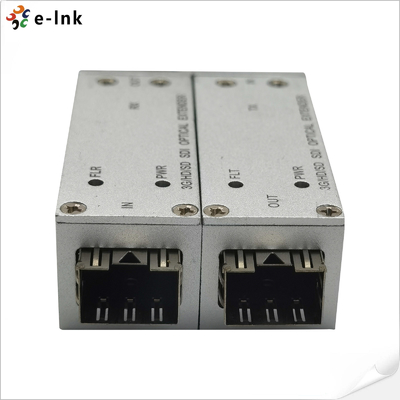

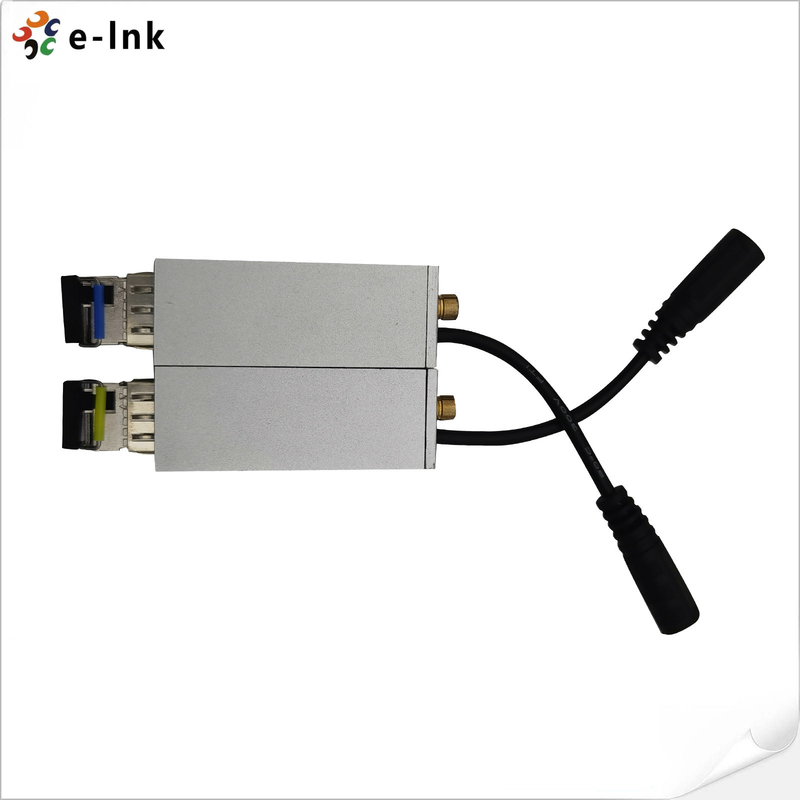

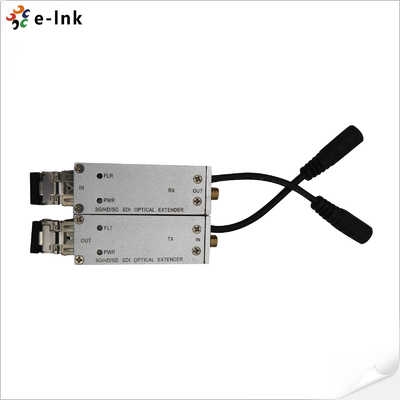

Οπτικός μικροεπέκτασης SMB 3G/HD/SD-SDI
Μονάδα SFP SDI Video Πλεονεκτήματα
∆ε χρειάζεται χειροκίνητη επιλογή
Διάσταση μετάδοσης έως 120 χλμ.
Τεχνολογία CWDM που επιτρέπει τη μετάδοση έως 16 (18) καναλιών μέσω μιας ινών
️ Συμμόρφωση με τα SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
️ Συμμόρφωση με την DVB-ASI ((EN50083-9)
- Εύκολη καθοδήγηση της κατάστασης των LED. Δείκτης σύνδεσης ινών, ισχύς.
Η επιφάνεια PCB είναι φιλική προς το περιβάλλον (χωρίς Pb)
Πίνακας PCB με πολυεπίπεδο σχεδιασμό για τη διασφάλιση σταθερής και αξιόπιστης μετάδοσης σήματος
Μονάδα SFP SDI Video Τεχνικοί δείκτες
| Εισαγωγή SDI | |
| Πρότυπο βίντεο | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Πρότυπο σήματος | SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| Αντίσταση | 75Ω |
| Συνδετήρας | ΜΜΕ |
| Έκδοση SDI | |
| Επίπεδο σήματος | 800mVp-p±10% |
| Χρόνος άνοδος/αποσύνθεσης | < 0,8ns |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| Επικεφαλής SDI | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Αντίσταση | 75Ω |
| Συνδετήρας | ΜΜΕ |
| Οπτική διεπαφή | |
| Επενδύσεις | Απλή LC, 3,125Gbps. ≤ 120km απόσταση μετάδοσης |
| Πρότυπο μήκος κύματος SM | 1310nm, 1550nm |
| μήκος κύματος CWDM | 1270~1610nm, 20nm πλέγμα σύμφωνα με το ITU-T |
| Πεδίο θερμοκρασίας | 0 ~ 70 ̊C |
| Ηλεκτρική | |
| Δύναμη | 5VDC, 1A |
| Κατανάλωση | < 5W |
| Δείκτης LED | |
| FLT | Κατάσταση σύνδεσης ινών (Απευθυντής) |
| FLR | Κατάσταση σύνδεσης ινών (Παραλήπτης) |
| ΠΡΑ | Κατάσταση ισχύος |
| Μηχανικές | |
| Μέγεθος (LxWxH) | 58 x 21 x 20 mm |
| Βάρος | 100 g/ ζευγάρι |
| Κουκούπι | Αλουμινένια θήκη |
| Επιλογές τοποθέτησης | Δισκολόπι |
Βιομηχανικός μετατροπέας μέσων EthernetΣύνοψη
σύστημα μετάδοσης οπτικών ινών μικροεκτετατήριου LNK-M3G-SMB1V-20 σειράς 3G-SDI/HD-SDI/SD-SDI που μεταδίδει ένα 3G-SDI, HD-SDI,Ψηφιακό βίντεο υψηλής ευκρίνειας SD-SDI ή μία ροή DVB-ASI μέσω μιας ενιαίας λειτουργίας ή πολυμέτωπης ινών που υποστηρίζει το SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) πρότυπα.Η σειρά μικροεπέκτασης SDI χρησιμοποιεί τροφοδοσία 5V με χαμηλή κατανάλωση ενέργειας.
Πληροφορίες παραγγελίας
| Σχήμα | Περιγραφή |
| Επικεφαλής του Τμήματος Ασφάλειας | SMB 3G/HD/SD-SDI Οπτικό Μικροεπέκταση, 1310/1550nm, Simplex LC, Ενιαία λειτουργία, 20KM συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια |
