Βιομηχανικοί Μετατροπείς Σειριακών σε Οπτικές Ίνες RS-232/422/485 Πολλαπλών Καναλιών
Επισκόπηση

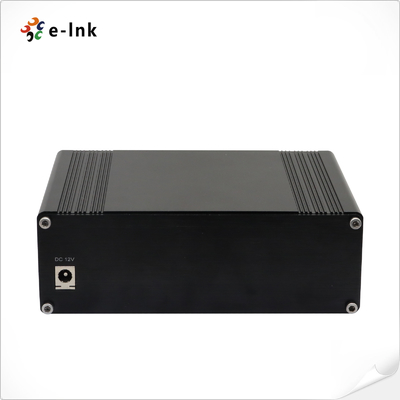

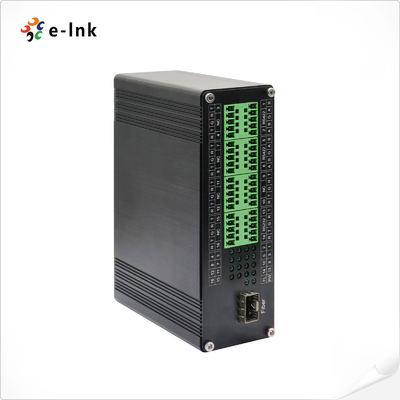

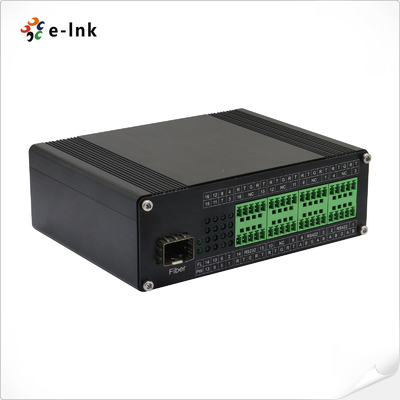

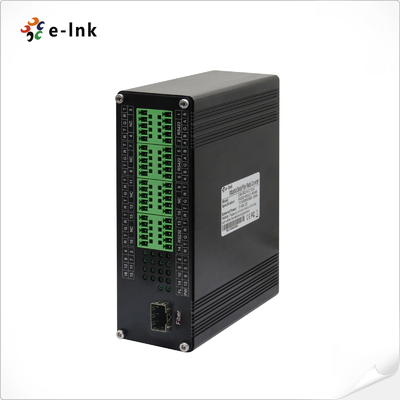

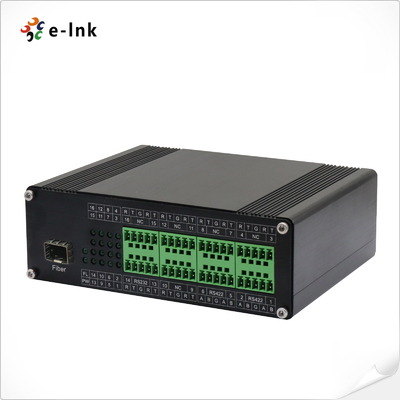

Το Σειρά E-link LNK-IRS είναι ένας βιομηχανικής κλάσης μετατροπέας οπτικών ινών RS232/RS485/RS422 πολλαπλών καναλιών, σχεδιασμένος για να επεκτείνει τη σειριακή επικοινωνία έως 2km μέσω πολυτροπικών ινών ή 20km μέσω μονοτροπικών ινών.
Υποστηρίζει 4 έως 16 κανάλια RS232 ή RS485, και 2 έως 8 κανάλια RS422, με ευέλικτες διαμορφώσεις μικτού σήματος όπως 8CH RS232 + 8CH RS485 ή 8CH RS485 + 4CH RS422.
Διαθέτοντας ένα σχεδιασμό στήριξης σε ράγα DIN, εξασφαλίζει εύκολη εγκατάσταση σε σκληρά βιομηχανικά περιβάλλοντα. Η μετάδοση οπτικών ινών εξαλείφει EMI, βρόχο γείωσης, και παρεμβολές από κεραυνούς, εξασφαλίζοντας υψηλή αξιοπιστία δεδομένων, ασφάλεια, και απόδοση.
Ιδανικό για βιομηχανικό αυτοματισμό, έλεγχο διεργασιών, φωτισμό σκηνής, και συστήματα διαχείρισης κυκλοφορίας.
Χαρακτηριστικά
► Σχεδιασμός χωρίς ανεμιστήρα και ράγας Din για σκληρό βιομηχανικό περιβάλλον

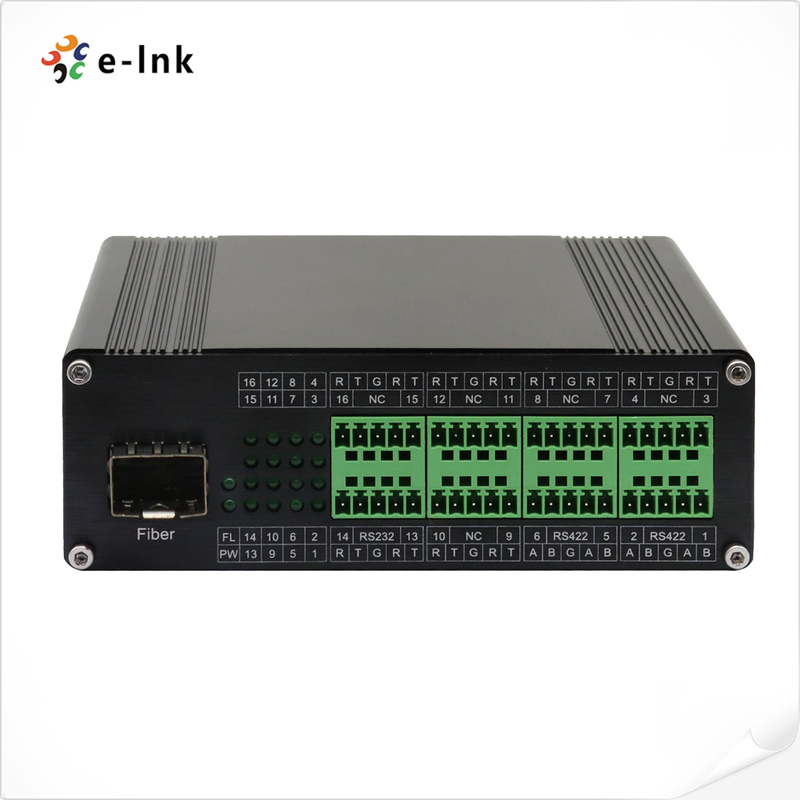

► Ενσωματωμένη αμφίδρομη σειριακή θύρα RS232/422/485 (μπλοκ ακροδεκτών)
► Υποστηρίζει θύρες σειριακών δεδομένων πολλαπλών καναλιών: 4~16Ch RS232, 4~16Ch RS485 ή 2~8Ch RS422
► Τα σειριακά δεδομένα είναι πλήρως διαφανή, η ταχύτητα μετάδοσης είναι αυτο-προσαρμοζόμενη, δεν απαιτείται ρύθμιση
► Υποστηρίζει SFP, FC, SC ή ST Multi-mode 2Km, Single-mode 20Km
► Τα σειριακά δεδομένα υψηλής ταχύτητας μπορούν να χρησιμοποιηθούν για επικοινωνία DMX512 στον έλεγχο φωτισμού σκηνής
► Υποστηρίζει τάση εισόδου 12 ~ 48VDC
► Υποστηρίζει προστασία αντίστροφης πολικότητας
► Περίβλημα αλουμινίου IP40
► -40°C έως 80°C (-40°F έως 176°F) Θερμοκρασία λειτουργίας
► 5-ετής εγγύηση
Τεχνικοί Δείκτες
| Διασύνδεση οπτικών ινών |
| Διασύνδεση ινών | SFP, FC, SC ή ST |
| Απαίτηση καλωδίου | Multi-Mode: 50/125um, 62.5/125um
Single-Mode: 9/125um |
| Θύρα ινών | 1 θύρα ινών |
| Απόσταση μετάδοσης | Multi-Mode: 2km
Single-Mode: 20km |
| Μήκος κύματος | 1310nm/1490nm/1550nm |
| Σειριακή διασύνδεση RS232 |
| Φυσική διασύνδεση | Βιομηχανικό τερματικό βίδας |
| Τύπος δεδομένων | Έως 16Ch RS232 αμφίδρομη |
| Σήματα RS-232 | TxD, RxD, GND |
| Απόσταση γραμμής σειριακής θύρας (χαλκού) | 15 μέτρα |
| Baud Rate | 0 ~ 800kbps |
| Σειριακή διασύνδεση RS422 |
| Φυσική διασύνδεση | Βιομηχανικό τερματικό βίδας |
| Τύπος δεδομένων | Έως 8Ch RS422 αμφίδρομη |
| Σήματα RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| Απόσταση γραμμής σειριακής θύρας (χαλκού) | 1000 μέτρα |
| Baud Rate | 0 ~ 800kbps |
| Σειριακή διασύνδεση RS485 |
| Φυσική διασύνδεση | Βιομηχανικό τερματικό βίδας |
| Τύπος δεδομένων | Έως 16Ch RS485 αμφίδρομη |
| Σήματα RS-485 | Data+, Data-, GND |
| Απόσταση γραμμής σειριακής θύρας (χαλκού) | 1000 μέτρα |
| Baud rate | 0 ~ 800kbps |
| Απαιτήσεις ισχύος |
| Είσοδος ισχύος | 12~48VDC |
| Κατανάλωση ισχύος | <6W |
| Υποδοχή ρεύματος | Μπλοκ ακροδεκτών |
| Προστασία ισχύος | Προστασία αντίστροφης πολικότητας |
| Ένδειξη LED |
| PWR | Τροφοδοσία |
| FL | Κατάσταση σύνδεσης ινών |
| Data 1~16 | Σήμα σειριακών δεδομένων |
| Μηχανικά |
| Διαστάσεις (ΜxΠxΥ) | 119 x 114 x 50mm |
| Βάρος | 0.55KG |
| Περίβλημα | Περίβλημα αλουμινίου |
| Επιλογές τοποθέτησης | Στήριξη σε ράγα DIN |
| Περιβαλλοντικά |
| Θερμοκρασία λειτουργίας | -40°C έως 80°C (-40°F έως 176°F) |
| Θερμοκρασία αποθήκευσης | -40°C έως 85°C (-40°F έως 185°F) |
| Υγρασία λειτουργίας | 5%~95% (Χωρίς συμπύκνωση) |
| MTBF | 216.388 Ώρες |
| Κανονιστικές εγκρίσεις |
| EMI | FCC Part15, CISPR (EN55022) Class A |
| EMS | EN61000-4-2 (ESD) Level 4, Criteria B
EN61000-4-3 (RS) Level 3, Criteria A
EN61000-4-4 (EFT) Level 3, Criteria A
EN61000-4-5 (Surge) Level 3, Criteria B
EN61000-4-6 (CS) Level 3, Criteria A |
| Κραδασμοί / Ελεύθερη πτώση / Δόνηση | Κραδασμοί: MIL-STD-810F Μέθοδος 516.5
Ελεύθερη πτώση: MIL-STD-810F Μέθοδος 516.5
Δόνηση: MIL-STD-810F Μέθοδος 514.5 C-1 & C-2 |
| Πράσινο | Συμμορφώνεται με RoHS |
| Πιστοποιήσεις: | FCC, CE |
