Μίνι μετατροπέας 3G-SDI σε Fiber με Tally & Reverse RS485
Επισκόπηση Mini 3G-SDI Fiber Converter
Ο μίνι μετατροπέας οπτικών ινών 3G/HD-SDI υποστηρίζει 1 κανάλι βίντεο 3G/HD-SDI (με ενσωματωμένο ήχο), σήμα Tally και σήμα αντίστροφου RS485 μέσω οπτικών ινών και μπορεί να εξάγει τοπικό σήμα παρακολούθησης μέσω βρόχου 3G/HD-SDI. Ο μετατροπέας οπτικών ινών βίντεο E-link 3G/HD-SDI περιλαμβάνει έναν πομπό και έναν δέκτη, υποστηρίζοντας τη μετάδοση σημάτων 1080P 3G/HD-SDI.
Χαρακτηριστικά Mini 3G-SDI Fiber Converter
► Κάθε κανάλι περιλαμβάνει 8-κάναλο ενσωματωμένο ήχο;
► Αυτόματη εξισορρόπηση καλωδίων, που χρησιμοποιείται για όλα τα ποσοστά κάτω από 3,2 Gb/s (Belden 1694A);
► Αυτόματο reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Άμεση συμβατότητα με συστήματα κάμερας SDI
► Δυνατότητα μετάδοσης μεγάλων αποστάσεων έως και 80 km
► Hot swap και hot plug;
► Χειρισμός όλων των παθολογικών μοτίβων, πλήρως ψηφιακή μετάδοση επιπέδου εκπομπής χωρίς συμπίεση;
► Ένδειξη κατάστασης LED για την παρακολούθηση των συνθηκών λειτουργίας;
► εξαιρετικό οπτικό δυναμικό εύρος και χωρίς ρύθμιση;
► 1470~1610nm CWDM μήκη κύματος προαιρετικά;
► βιομηχανικό επίπεδο εξαιρετικά ευρύ φάσμα θερμοκρασίας (-20℃~+70℃), προσαρμόσιμο σε διάφορα περιβάλλοντα;
Τεχνικοί δείκτες Mini 3G-SDI Fiber Converter
| Διασύνδεση οπτικών ινών |
| Διασύνδεση ινών |
Simplex LC |
| Απόσταση μετάδοσης |
550m-20Km |
| Μήκος κύματος |
1310nm/1550nm |
| Βίντεο |
| Διασύνδεση βίντεο |
BNC |
| Αντίσταση εισόδου/εξόδου βίντεο |
75Ω |
| Τάση εισόδου/εξόδου βίντεο |
Τυπικό: 1Vpp, Ελάχιστο 0,5Vpp, Μέγιστο 1,5Vpp |
| Ρυθμός bit βίντεο |
Μέγιστο 3,2Gb/s |
| Διαφορικό κέρδος (10%～90% APL) |
<1% |
| Υποστήριξη μορφής SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Πρότυπο βίντεο SDI |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) |
| SMPTE424M 3Gb/s serial interface(3G-SDI) |
| Δεδομένα |
| Φυσική διεπαφή |
Βιομηχανικό τερματικό βίδας |
| Τύπος δεδομένων |
Tally & Reverse RS485 |
| Υποστήριξη συχνότητας/ρυθμού |
Μέγιστο 115200bps για RS422
Μέγιστο 57600bps για RS485
|
| BER |
<10ˉ9 |
| Ηλεκτρικό |
| Μετασχηματιστής ρεύματος |
DC 5V |
| Κατανάλωση ρεύματος |
<5W |
| Ένδειξη LED |
| SDI |
Βίντεο SDI |
| P/T |
Τροφοδοσία |
| Μηχανικό |
| Διαστάσεις (ΜxΠxΥ) |
73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (Πακέτο)
|
| Βάρος |
75g (TX)
75g (RX)
450g (Πακέτο)
|
| Περίβλημα |
Θήκη αλουμινίου |
| Επιλογές τοποθέτησης |
Επιτραπέζιος |
| Περιβαλλοντικό |
| Θερμοκρασία λειτουργίας |
-20℃～+70℃ |
| Θερμοκρασία αποθήκευσης |
-40℃～+80℃ |
| Υγρασία λειτουργίας |
0~95% |
| MTBF |
≥100000 ώρες |

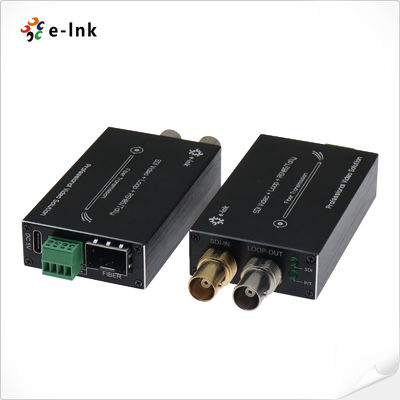

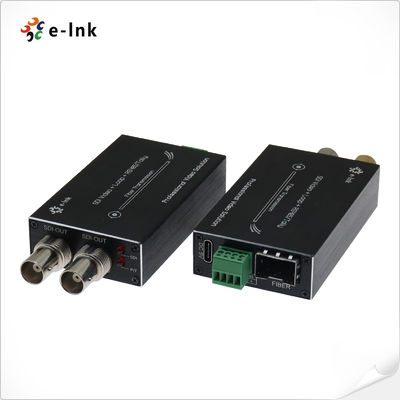

Διασύνδεση & LED Mini 3G-SDI Fiber Converter
Πληροφορίες παραγγελίας Mini 3G-SDI Fiber Converter
| Μοντέλο |
Περιγραφή |
| LNK-M3G-1V-MM |
Μίνι τύπου3G-SDI σε Fiber Converter με Tally & Reverse RS485 και loop out, MMF, LC Fiber Connector 500 μέτρα, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται σε ζεύγη |
| LNK-M3G-1V-20 |
Μίνι τύπου3G-SDI σε Fiber Converter με Tally & Reverse RS485 και loop out, SMF, LC Fiber Connector 20KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται σε ζεύγη |
| LNK-M3G-1V-40 |
Μίνι τύπου3G-SDI σε Fiber Converter με Tally & Reverse RS485 και loop out, SMF, LC Fiber Connector 40KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται σε ζεύγη |
Εφαρμογή Mini 3G-SDI Fiber Converter
