1Ch Δικατευθυντικό 3G-SDI με Loop-out + 1Ch Tally + 2Ch Δικατευθυντικό RS485 ή RS422 + 2Ch Στερεοφωνικό + 1Ch ΜικρόφωνοoΠληροφορίες για το μετατροπέα
Επεκτάτης ινών SDIΣύνοψη

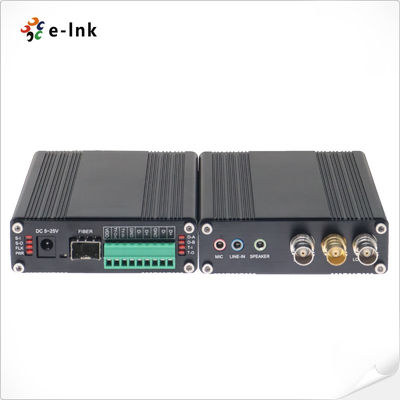

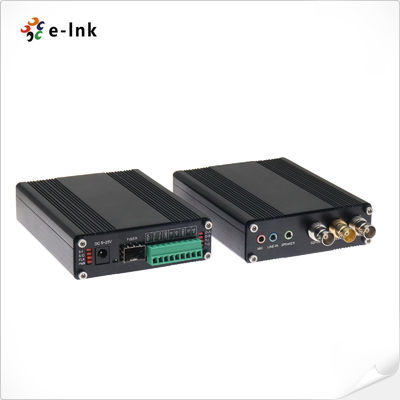

Η σειρά LNK-3G-1BV1T2BD2A1M είναι ένας υψηλής απόδοσης 3G/HD-SDI οπτικός δέκτης βίντεο.
ΥποστηρίζειΜονόκαναλ διμερή μετάδοση βίντεο 3G/HD-SDI (με ενσωματωμένο ήχο),
Διακοπή βίντεο,ένα σήμα καταμέτρησης,Δύο κανάλια αμφίδρομα δεδομένα RS485/RS422,Δύο κανάλια
εξωτερικό στερεοφωνικό ήχο, καιένα σήμα μικρόφωνο, μεταδίδει βίντεο υψηλής ευκρίνειας
και ηχητικά σήματα μέσω οπτικών ινών.
Η σειρά αυτή περιλαμβάνει έναν πομπό και έναν δέκτη, που υποστηρίζουν1080P Full HD σήμα 3G/HD-SDI
μετάδοση, και προσφορέςυψηλή σταθερότητα και καθαρές εικόνες.Δείκτες κατάστασης LEDπεριλαμβάνονται στο
τη διάταξη για την παρακολούθηση της λειτουργικής κατάστασης σε πραγματικό χρόνο.
Εφαρμόζεται σε: έξυπνη παρακολούθηση της κυκλοφορίας, συστήματα ασφαλείας, βιομηχανική παρακολούθηση
(ηλεκτρική ενέργεια, χημική βιομηχανία, χάλυβα, πετρέλαιο, σιδηρόδρομοι κλπ.), στρατιωτική παρακολούθηση (αποθήκες, σύνορα κλπ.),
Δίκτυα πανεπιστημιούπολης, ζωντανές εκπομπές σταδιοδρομίων, μετάδοση τηλεοπτικών προγραμμάτων και άλλα βίντεο υψηλής ζήτησης
και σενάρια μετάδοσης ήχου.
Επεκτάτης ινών SDIΧαρακτηριστικά
1Ch 2προς 3G-SDI βίντεο με βρόχο
1Ch Tally Σήμα
2Ch Δίδυμα δεδομένα RS485 ή RS422
2Ch στερεοφωνικό ήχο
Μικροφώνημα 1Ch
∆ Αυτοματοποιημένη ανασυγκρότηση 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Υποστήριξη HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
Δυνατότητα μετάδοσης σε μεγάλες αποστάσεις έως και 20 km (SMF)
∆ ∆ ∆ ∆ ∆
πλήρως ψηφιακή μετάδοση χωρίς συμπίεση σε επίπεδο εκπομπής·
- ευρύ εύρος θερμοκρασιών βιομηχανικού επιπέδου (-20°C~+70°C), προσαρμόσιμη σε διάφορα περιβάλλοντα,
Επεκτάτης ινών SDI Τεχνικοί δείκτες
| Διεπαφή οπτικών ινών |
| Διασύνδεση ινών |
Simplex LC |
| Απόσταση μετάδοσης |
0-20 χιλιόμετρα |
| Διάστημα κύματος |
1310nm/1550nm |
| Βίντεο |
| Διασύνδεση βίντεο |
BNC |
| Αντίσταση εισόδου/εξόδου βίντεο |
75Ω |
| Τεχνική εικόνα |
Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο |
Μέγιστο 3,2Gb/s |
| Διαφορετικό κέρδος (10%~90% APL) |
< 1% |
| Υποστήριξη μορφότυπου SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Πρότυπο SDI βίντεο |
270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI) |
| SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI) |
| Δεδομένα ή αριθμός |
| Φυσική διεπαφή |
Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος δεδομένων |
RS485 (προεπιλεγμένο) ή RS422 (προαιρετικό), σήμα Tally |
| Υποστήριξη συχνότητας/τιμής |
Μέγιστο 115200bps για RS422
Μέγιστο 57600bps για RS485
|
| ΒΑ |
< 10 ̇9 |
| Στερεοφωνικό ή μικρόφωνο |
| Εισαγωγή και έξοδος ήχου |
3.5MM Audio |
| Φόρμα ήχου |
@48KHz |
| Ηλεκτρική |
| Διορθωτής ισχύος |
Συνεχή ισχύς 5 ~ 25V |
| Κατανάλωση ενέργειας |
< 5W |
| Δείκτης LED |
| Σημείωση: |
Ηλεκτρική τροφοδοσία |
| DAT |
Πληροφορίες |
| Μηχανικές |
| Μέγεθος (LxWxH) |
120 x 105 x 28 mm |
| Βάρος |
1.5KG ανά ζευγάρι |
| Κουκούπι |
Αλουμινένια θήκη |
| Επιλογές τοποθέτησης |
Εγκαταστάσεις τοίχου |
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας |
-20°C+70°C |
| Θέρμανση αποθήκευσης |
-40°C+80°C |
| Εργασιακή υγρασία |
0~95% |
| ΜΤΠΔ |
≥100000 ώρες |
Επεκτάτης ινών SDI Πληροφορίες παραγγελίας
| Σχήμα |
Περιγραφή |
| LNK-3G-1BV1T2BD2A1M |
1Ch Δικατευθυντικό 3G-SDI με Loop + 1Ch Tally + 2Ch Δικατευθυντικό RS485 ή RS422 + 2Ch Στερεοφωνικό + 1Ch Μικροφώνημα μέσω μετατροπέα ινών, Single Mode Fiber, LC, 20km,συμπεριλαμβανομένου του πομπού και του δέκτη, χρησιμοποιείται από ζευγάρια |
Επεκτάτης ινών SDI Πίνακα
Σημείωση:
1. To+/To- μπορεί να οδηγήσει το LED με ρεύμα 50MA
2. TIN/TCM για σύνδεση Tally Signal
3. T+/R- για RS485 (προεπιλεγμένο) ή RS422 (προαιρετικό)
Πολιτική μετά την πώληση και εγγύηση
ΑποτελείταιΥπηρεσία πελατών onlineκαιτηλεφωνική εξυπηρέτηση πελατών,παρέχονταςδιαβούλευση για το προϊόν,
εξ αποστάσεως τεχνική υποστήριξη,Υπηρεσίες συντήρησης και αποδοχής.
Πολιτική παροχής υπηρεσιών: Τρεις μήνες αντικατάσταση και εγγύηση τριών ετών.
Αντικατάσταση: Εντός τριών μηνών από την αγορά μιας σειράς προϊόντων, μετά από δοκιμή της βλάβης του προϊόντος από τεχνικούς και ζημιά από τον άνθρωπο
Ο αγοραστής μπορεί να πάει απευθείας στο σημείο αγοράς για να αντικαταστήσει το ίδιο είδος προϊόντων.
Εάν δεν υπάρχουν προβλήματα στην δοκιμή του προϊόντος, το αρχικό δείγμα θα επιστραφεί.
Εγγύηση: Ανθρωπογενείς ζημιές που προκαλούνται από μη φυσικές καταστροφές, η περίοδος εγγύησης της εταιρείας μας είναι 1 έτος.
[Οι ακόλουθες περιστάσεις δεν εμπίπτουν στο πεδίο εφαρμογής της αντικατάστασης και της δωρεάν συντήρησης]
1- ζημιές που προκαλούνται από λειτουργία και συντήρηση που δεν είναι σύμφωνα με τις οδηγίες του οδηγού προϊόντος.
2- ζημιές που προκαλούνται από ανθρώπινους παράγοντες, όπως ακατάλληλη είσοδος τάσης, πρόσληψη νερού και σπάσιμο.
3- ζημιές στα προϊόντα που προκαλούνται από φυσικές καταστροφές, όπως κεραυνές, σεισμοί, πυρκαγιές κ.λπ.
3Ανεπίτρεπτη αλλαγή των εγγενών ρυθμίσεων ή επισκευή χωρίς την άδεια της εταιρείας.
4- Προϊόντα που δεν μπορούν να χρησιμοποιηθούν για δωρεάν συντήρηση.
5- ζημιές που προκαλούνται κατά τη μεταφορά, την φόρτωση και την εκφόρτωση κατά τη διάρκεια επισκευών που αποστέλλονται από τους πελάτες.
6Ο κωδικός γραμμών ή το μοντέλο του προϊόντος στην κάρτα εγγύησης του προϊόντος δεν είναι σύμφωνο με το ίδιο το προϊόν.
7.Αποτυχία ή ζημιά που οφείλεται σε άλλα προβλήματα εκτός προϊόντος, όπως σχεδιασμός, τεχνολογία, κατασκευή και ποιότητα.
