Μετατροπέας 2G-SDI σε Fiber με Gigabit Ethernet και 2Ch Backward RS485
Επισκόπηση

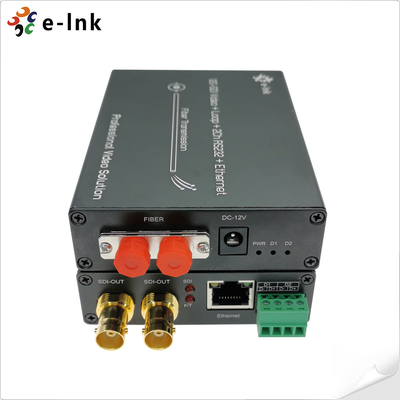

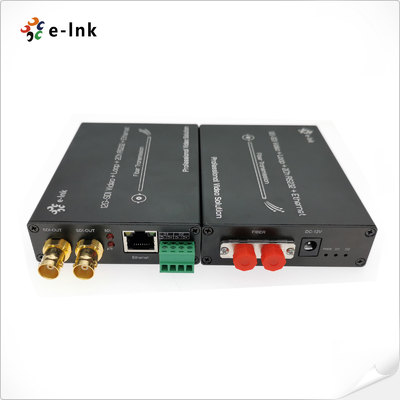

Σειρά LNK-12GSDI-1V2R1GE 12G-SDI Fiber Converter
Αυτός ο μετατροπέας οπτικών ινών υψηλής απόδοσης υποστηρίζει:
- 1 κανάλι βίντεο 12G-SDI (με ενσωματωμένο ήχο)
- 1 κανάλι Gigabit Ethernet
- 2 κανάλια αμφίδρομων δεδομένων RS485
Όλα τα σήματα μεταδίδονται μέσω ενός μόνο καλωδίου οπτικών ινών, με τοπική παρακολούθηση μέσω μιας εξόδου βρόχου 12G.
Το σετ E-link 12G Video over Fiber Converters περιλαμβάνει έναν πομπό και έναν δέκτη, συμβατό
με μορφές βίντεο υψηλής ανάλυσης, συμπεριλαμβανομένων:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Ιδανικό για επαγγελματικές εκπομπές, ζωντανή παραγωγή και μετάδοση βίντεο υψηλής ποιότητας σε μεγάλες αποστάσεις.
Χαρακτηριστικά
Κάθε κανάλι SDI περιλαμβάνει 8-καναλική ενσωματωμένο ήχο
Ενσωματωμένο Reclocker Κλειδώνει σε ρυθμούς SMPTE 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps ή
Υποδιαιρέσεις Divide-by-1.001 και 270 Mbps
Υποστηρίζει ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) και ST-259(SD)
Υποστηρίζει 1Ch 10/100/1000M Ethernet
Τεχνική οπτικών ινών WDM/CWDM/DWDM;
Υποστηρίζει 4K*2K(3840*2160@60Hz),1080P,1080I,720P.

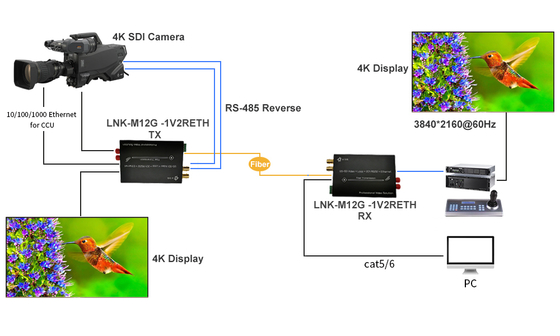

Εφαρμογή
Τεχνικοί Δείκτες
| Μορφές |
Υποστηρίζει ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) και ST-259(SD) |
| Συμβατό |
Συμβατό με DVB-ASI και AES10 (MADI) |
| Είσοδος |
1 x 12G-SDI σε BNC |
| Έξοδος |
2 x οπτικές ίνες FC |
| 1 x 12G-SDI loop-out σε BNC |
| Υποστηριζόμενη ανάλυση |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Εύρος ανάλυσης |
3840*2160@60Hz |
| Προδιαγραφή καλωδίου εισόδου |
≤70m@12G SDI Belden 1694A |
| Προδιαγραφή καλωδίου εξόδου |
≤60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Τύπος δεδομένων |
2Ch Backward RS485 |
| Εύρος ζώνης οπτικής μετάδοσης |
270MHz～12GHz |
| Ισχύς |
12 VDC |
| Κατανάλωση ρεύματος |
6 W (Μέγ.) |
| Διαστάσεις (ΜxΠxΥ) |
117 x 80 x 24 (mm) |
| Θερμοκρασία λειτουργίας |
-10℃～70℃ |
| Θερμοκρασία αποθήκευσης |
-40℃～85℃ |
Πίνακας
Σύνδεση RS485
