Mini 12G-SDI σε Fiber Converter με Tally και RS485
Επισκόπηση

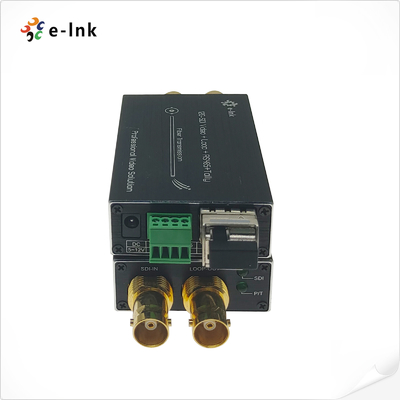

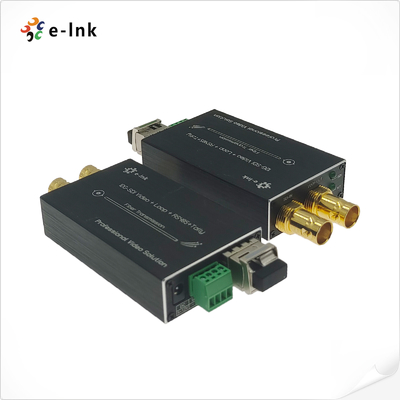

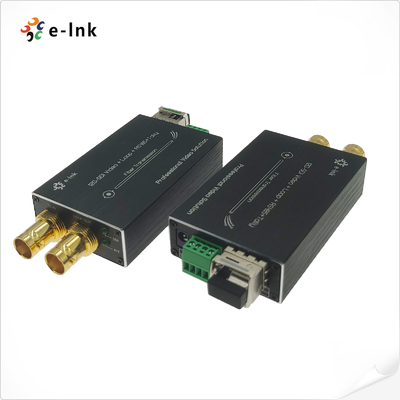

Σειρά LNK-M12G-1V1T1D Mini 12G-SDI Fiber Optic Converter
Αυτός ο συμπαγής μετατροπέας οπτικών ινών υποστηρίζει:
- 1 κανάλι 12G-SDI video (με ενσωματωμένο ήχο)
- 1 κανάλι σήματος Tally (για έλεγχο κάμερας/ενδοεπικοινωνία)
- 1 κανάλι αμφίδρομων δεδομένων RS485
Όλα τα σήματα μεταδίδονται μέσω ενός μόνο καλωδίου οπτικών ινών, με παρακολούθηση σε πραγματικό χρόνο μέσω ενός βρόχου 12G
εξόδου.
Το σετ E-link 12G Video over Fiber Converters περιλαμβάνει έναν πομπό και έναν δέκτη, συμβατό
με μορφές βίντεο υψηλής ανάλυσης, συμπεριλαμβανομένων:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Σχεδιασμένο για εκπομπή, ζωντανή παραγωγή και επαγγελματικά συστήματα AV, αυτό το mini converter εξασφαλίζει
αξιόπιστη μετάδοση σήματος σε μεγάλες αποστάσεις με χαμηλή καθυστέρηση.
Χαρακτηριστικά
Υποστηρίζει ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) και ST-259(SD)
Άμεση συμβατότητα με συστήματα καμερών 12G/6G/3G-SDI
Ενσωματωμένο Reclocker Κλειδώνει σε ρυθμούς SMPTE 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps ή
Υποδιαιρέσεις Divide-by-1.001 και 270 Mbps
τεχνική οπτικών ινών WDM/CWDM/DWDM;
Υποστηρίζει 4K*2K(3840*2160@60Hz),1080P,1080I,720P.
Υποστηρίζει Tally και Backward RS485
Υποστηρίζει hot swapping και hot plugging

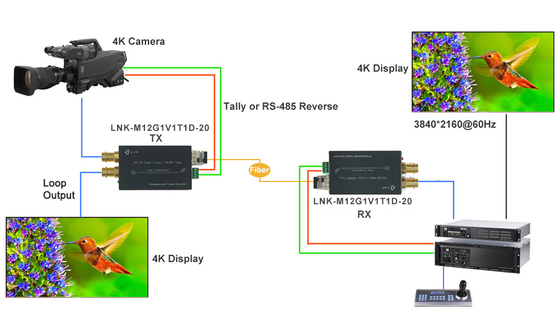

Εφαρμογή
Τεχνικοί Δείκτες
| Μορφές |
Υποστηρίζει ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) και ST-259(SD) |
| Συμβατό |
Συμβατό με DVB-ASI και AES10 (MADI) |
| Είσοδος |
1 x 12G-SDI σε BNC |
| Έξοδος |
1 x LC οπτική ίνα |
| 1 x 12G-SDI loop-out σε BNC |
| Υποστηριζόμενη ανάλυση |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Εύρος ανάλυσης |
3840*2160@60Hz |
| Προδιαγραφή καλωδίου εισόδου |
≤70m@12G SDI Belden 1694A |
| Προδιαγραφή καλωδίου εξόδου |
≤70m@12G SDI Belden 1694A |
| Τύπος δεδομένων |
Backward Tally |
| Τύπος δεδομένων |
Backward RS485 |
| Εύρος ζώνης οπτικής μετάδοσης |
270MHz～12GHz |
| Ισχύς |
5-15 VDC |
| Κατανάλωση ρεύματος |
2 W (Μέγ.) |
| Διαστάσεις (ΜxΠxΥ) |
80 x 40 x 20 (mm) |
| Θερμοκρασία αποθήκευσης |
-40℃～80℃ |
| Θερμοκρασία λειτουργίας |
-40℃～85℃ |
Πληροφορίες παραγγελίας
| Μοντέλο |
Περιγραφή |
| LNK-M12G-1V1T1D-20 |
Mini-type 12G-SDI to Fiber Converter with Tally, Reverse RS485 and loop out, SMF, LC Fiber Connector 20KM, including Transmitter and Receiver, used by pairs |
