Μίνι Βιομηχανικό 10/100/1000Base-T έως 100/1000Base-X SFP Ethernet MediaΜετατροπέας
Σύνοψη
Το LNK-IMC3012-SFP είναι ένα βιομηχανικό επίπεδο DIN σιδηροδρομικό μετατροπέα μέσων ενημέρωσης σχεδιασμένο για αξιόπιστο δίκτυο
Αυτή η σκληροποιημένη συσκευή παρέχει απρόσκοπτη μετατροπή μεταξύ
10/100/1000Base-T copper Ethernet και 100/1000Base-X fiber networks μέσα από το ευέλικτο SFP slot του,
supporting various single-mode or multi-mode SFP modules (single/dual-core) to meet diverse (υποστηρίζοντας διάφορες μορφές ή πολλαπλές μορφές SFP)
Απαιτήσεις εφαρμογής.
Χτισμένο για βιομηχανικές εφαρμογές, το μετατροπέα διαθέτει:
- Εκτεταμένο εύρος θερμοκρασίας λειτουργίας (-40°C έως +75°C)
- Ruggedized design** meeting **EN55022 EMC standards** - Σχεδιασμός με σκληρότητα
- Δύο λειτουργίες Ethernet που υποστηρίζουν τόσο ημι-διπλάσια όσο και πλήρη-διπλάσια λειτουργία.
- Hot-swappable SFP compatibility** για ευέλικτη σύνδεση ινών
- Σύνθετο DIN-rail mounting για εύκολη εγκατάσταση σε ντουλάπια ελέγχου.
Με την ισχυρή κατασκευή και τις ευέλικτες επιλογές σύνδεσης, το LNK-IMC3012-SFP είναι ιδανικό για
Βιομηχανική αυτοματοποίηση, συστήματα μεταφοράς, και δίκτυα κοινής ωφέλειας που απαιτούν αξιόπιστη μετατροπή μέσων ενημέρωσης
Η συσκευή εξασφαλίζει σταθερή απόδοση, παρέχοντας την ευελιξία για να
προσαρμόζονται σε διαφορετικές ανάγκες υποδομής ινών.
Χαρακτηριστικά
Δυναμική είσοδος του τερματικού μπλοκ 12~48VDC
Υποστηρίζει εγκατάσταση DIN-Rail & Wall-mount
-40°C έως 75°C (-40°F έως 167°F) θερμοκρασία λειτουργίας
Υποστηρίζει Full/Half-duplex, αυτόματη διαπραγμάτευση
️ Συμμόρφωση με το IEEE 802.3az Ενεργειακά αποδοτικό Ethernet (EEE)
∆ εκτεταμένοι δείκτες LED για διάγνωση δικτύου
1 λιμάνι 10/100/1000BASE-T RJ45 με λειτουργία MDI / MDI-X
1 SFP Port, 100Base-FX ή 1000Base-X dual mode (αυτοανίχνευση)

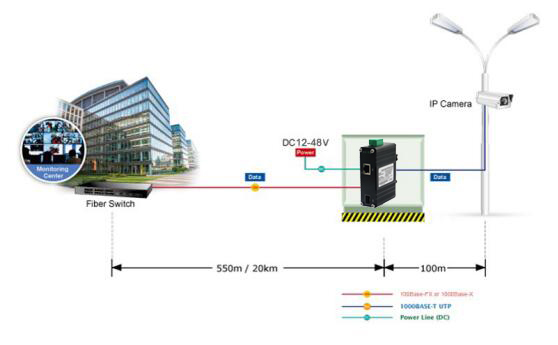

Εφαρμογή
Τεχνικοί δείκτες
| Ethernet |
| Πρότυπα: |
IEEE802.3 10Base-T |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| Ηλεκτρονικό δίκτυο Ethernet (EEE) με ενεργειακή απόδοση IEEE 802.3az |
| Τύπος επεξεργασίας |
Αποθήκευση και διαβίβαση |
| Δυνατότητα διήθησης: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Μνήμη μπουφέρα πακέτων: |
1 Mbit |
| Μέγιστο μήκος πακέτου: |
9K bytes |
| Μέγεθος πίνακα διευθύνσεων |
Διεύθυνση MAC 2K |
| Διασύνδεση |
| Συνδετήρας: |
1x RJ45 |
| Οπτική θύρα: |
1 x SFP 1000Base-X ή 100Base-FX (αυτόματη ανίχνευση) |
| Ηλεκτρική και Μηχανική |
| Δύναμη εισόδου: |
12~48VDC, τετραπινικό τερματικό μπλοκ |
| Καταναλώσεις ενέργειας: |
3W Μαξ. |
| Δείκτες LED: |
| ΠΟΥΡ: |
Κατάσταση ισχύος |
| Λος Άντζελες: |
Κατάσταση σύνδεσης δεδομένων |
| ΣΤ: |
Κατάσταση Ethernet |
| 100M/1000M: |
Κατάσταση Fiber LINK |
| Μέγεθος (WxDxH): |
95 x 70 x 30 mm |
| Βάρος: |
0.25 κιλά |
| Κεφάλαιο: |
Αλουμινένια θήκη |
| Επιλογές στερέωσης: |
DIN-Rail / τοιχώτης |
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας: |
-40°C έως 75°C (-40°F έως 167°F) |
| Θέρμανση αποθήκευσης: |
-40°C έως 85°C (-40°F έως 185°F) |
| Σχετική υγρασία: |
5% έως 95% μη συμπυκνωτικό |
| ΜΤΠΔ |
> 200 000 ώρες |
| Κανονιστικές εγκρίσεις |
| ISO9001, CE, FCC, RoHS |
|
ΕΜΕ:
EN55022:2010+AC: 2011, κατηγορία Α
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
ΕΣΜ:
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
IEC 61000-4-5: 2014 (Περίοδος)
Δελτίο ΕΚΑΧ αριθ.
Δελτίο ΕΚΑΧ αριθ.
|
Πληροφορίες παραγγελίας
| Σχήμα |
Περιγραφή |
| Επικεφαλής της ΔΕΗ: |
Hardened 10/1001000BASE-TX to 100/1000BASE-X SFP Ethernet Media Converter |
| Επιλογές SFP |
Παρακαλούμε επιλέξτε το SFP σας στη σελίδα μας για τις επιλογές SFP (βιομηχανικό SFP). |
| Η μονάδα SFP πρέπει να αγοράζεται χωριστά. |
| Επιλογές τοποθέτησης |
️ Εγκατασταθεί προεπιλεγμένη στήριξη DIN-Rail· περιλαμβάνεται στήριξη τοίχου. |
| Επιλογές ισχύος |
24W/1A 24VDC τροφοδοσία. |
| Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά. |
