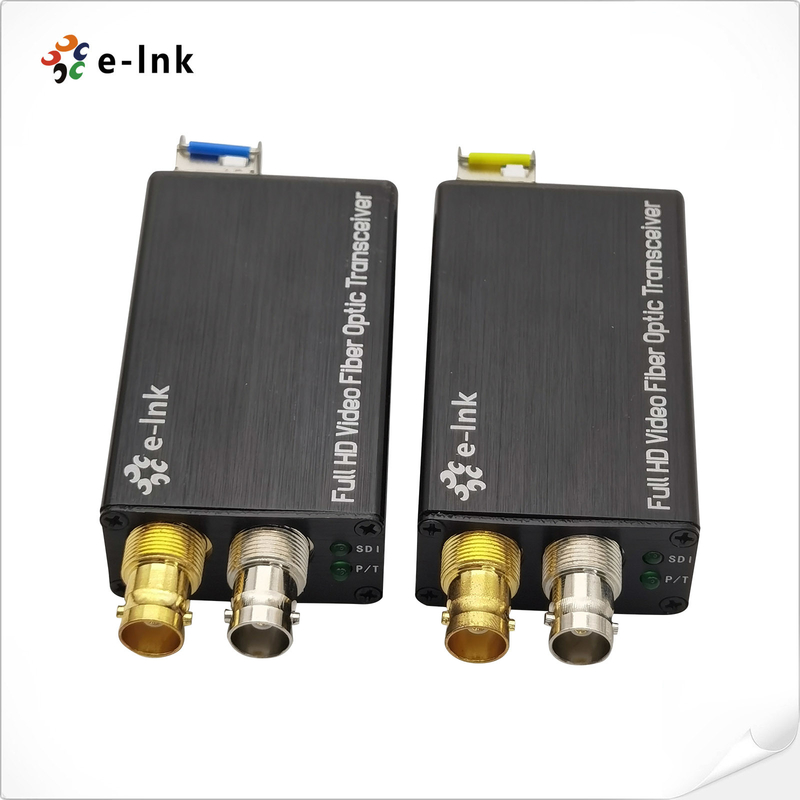

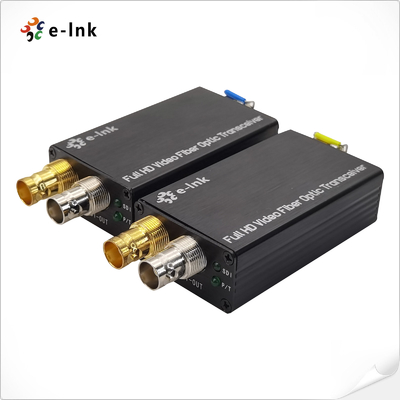

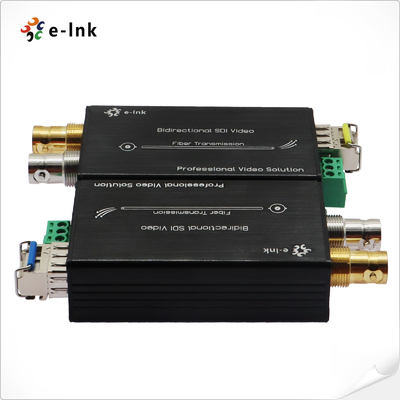

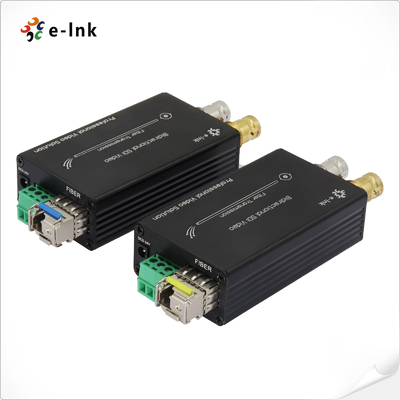

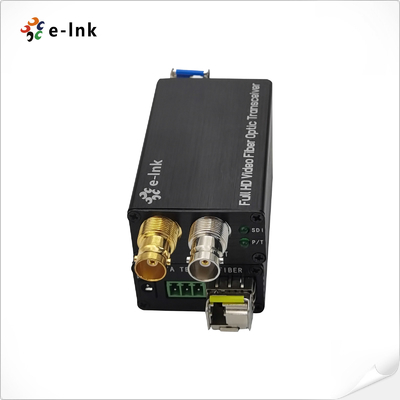

ΜίνιΔιοπτική HD/3G-SDI σε μετατροπέα ινών
Γενική εικόνα
ΗΜετατροπέας ινών 3G/HD-SDI μικρού τύπουείναι σχεδιασμένο για επαγγελματική μετάδοση βίντεο, υποστηρίζοντας
1 κανάλι αμφίδρομο 3G/HD-SDI βίντεο(με ενσωματωμένο ήχο) μέσω ενός ενιαίου καλωδίου οπτικών ινών.
Η λύση αυτή περιλαμβάνει ένα ζευγάρι πομπό και δέκτη, επιτρέπονταςσε πραγματικό χρόνο,χωρίς απώλεια,
μη συμπιεσμένο ψηφιακό βίντεοΥποστηρίζει πλήρως όλα τα παθολογικά πρότυπα,
διασφάλιση σταθερής και αξιόπιστης μετάδοσης σήματος για1080P σήματα 3G/HD-SDIΙδανικό γιαπαρακολούθηση ασφαλείας,
βιντεοδιάσκεψη,ζωντανή μετάδοση, και γεγονόςεφαρμογές παραγωγής.
Χαρακτηριστικά
Κάθε κανάλι περιλαμβάνει4 κανάλιαενσωματωμένο ήχο·
∆ Αυτοματοποιημένη εξισορρόπηση καλωδίων, που χρησιμοποιείται για όλες τις ταχύτητες κάτω των 3,2 Gb/s (Belden 1694A) ·
∆ Αυτοματοποιημένη ανασυγκρότηση 270Mbit/s - 1,48Gbit/s - 3Gbit/s
∆ άμεση συμβατότηταΣυστήματα κάμερας HD-SDI
Δυνατότητα μετάδοσης μεγάλης διάρκειαςέως 80 χλμ.
∆ ∆ ∆ ∆ ∆
- Διαχειρίζεται όλα τα παθολογικά πρότυπα, πλήρως ψηφιακή μετάδοση χωρίς συμπίεση.
Δείκτης κατάστασης LED για την παρακολούθηση των συνθηκών εργασίας
∆υστυχώς, δεν υπάρχει δυνατότητα προσαρμογής της οπτικής δυναμικής.
- ευρύ εύρος θερμοκρασιών βιομηχανικού επιπέδου (-20°C~+70°C), προσαρμόσιμη σε διάφορα περιβάλλοντα,
Διασύνδεση & Πίνακα
Τεχνικοί δείκτες
| Διεπαφή οπτικών ινών |
| Διασύνδεση ινών | Simplex LC |
| Απόσταση μετάδοσης | 0-20Km (Άλλες διαθέσιμες αποστάσεις) |
| Διάστημα κύματος | 1310nm/1550nm |
| Βίντεο |
| Διασύνδεση βίντεο | BNC |
| Αντίσταση εισόδου/εξόδου βίντεο | 75Ω |
| Τεχνική εικόνα | Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο | Μέγιστο 3,2Gb/s |
| Διαφορετικό κέρδος (10%~90% APL) | < 1% |
| Υποστήριξη μορφότυπου SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Πρότυπο SDI βίντεο | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI) |
| SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI) |
| Ηλεκτρική |
| Διορθωτής ισχύος | Συνεχή ισχύς 5~12V |
| Κατανάλωση ενέργειας | < 5W |
| Δείκτης LED |
| ΔΕΠ | Βίντεο SDI |
| Α/Τ | Ηλεκτρική τροφοδοσία |
| Μηχανικές |

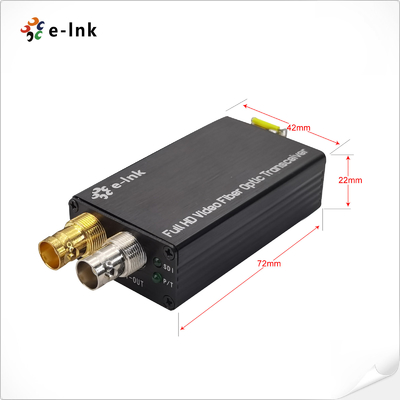

| Μέγεθος (LxWxH) | 80 x 40 x 20 mm |
| Βάρος | 00,8 κιλά ανά ζευγάρι |
| Κουκούπι | Αλουμινένια θήκη |
| Επιλογές τοποθέτησης | Δισκολόπι |
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας | -20°C+70°C |
| Θέρμανση αποθήκευσης | -40°C+80°C |
| Εργασιακή υγρασία | 0~95% |
| ΜΤΠΔ | ≥100000 ώρες |
Πληροφορίες παραγγελίας
| Σχήμα | Περιγραφή |
| LN K-MHD-BIMM | Μίνι-τύπος Διοικητικός HD-SDI σε μετατροπέα ινών, MMF, LC Fiber Connector 500 μέτρα, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται από ζευγάρια |
| LNK-MHD-BI20 | Μίνι-τύπος δικατευθυντικός HD-SDI σε μετατροπέα ινών, SMF, LC Fiber Connector 20KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζεύγη |
| LNK-MHD-BI40 | Μίνι-τύπος δικατευθυντικός HD-SDI σε μετατροπέα ινών, SMF, LC Fiber Connector 40KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζεύγη |
| Σχήμα | Περιγραφή |
| Επικαιροποιημένα συστήματα | Μίνι τύπου Διοικητικός 3G-SDI σε μετατροπέα ινών, MMF, LC Fiber Connector 500 μέτρα, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται από ζεύγη |
| LNK-M3G-BI20 | Μίνι-τύπου δικατευθυντικός 3G-SDI σε μετατροπέα ινών, SMF, LC Fiber Connector 20KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζεύγη |
| LNK-M3G-BI40 | Μίνι-τύπος δικατευθυντικός 3G-SDI σε μετατροπέα ινών, SMF, LC Fiber Connector 40KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζεύγη |
Εφαρμογή
