Mini 12G-SDI σε Fiber Converter με Tally και RS485
Επισκόπηση Mini 12G-SDI σε Fiber Converter

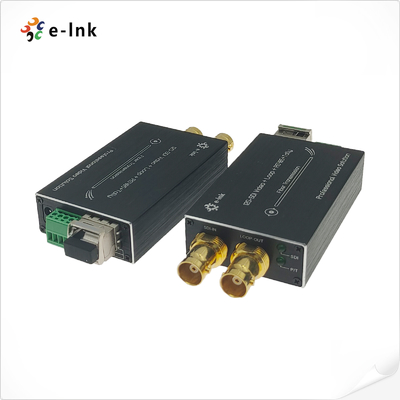

Αυτό το mini 12G-SDI fiber optic converter υποστηρίζει ταυτόχρονη μετάδοση ενός καναλιού βίντεο 12G
(με ενσωματωμένο ήχο), ενός καναλιού σήματος tally και ενός καναλιού σήματος ελέγχου RS485 αντίστροφης κατεύθυνσης μέσω
ενός μόνο οπτικού ινώδους. Διαθέτει επίσης μια θύρα loop-out 12G για τοπική παρακολούθηση.
Το E-link 12G fiber optic video converter αποτελείται από έναν πομπό και έναν δέκτη, υποστηρίζοντας αναλύσεις βίντεο HD
όπως 4K×2K (3840×2160@60Hz), 1080P, 1080I και 720P. Είναι κατάλληλο γιαεκπομπή, στούντιο, ζωντανή μετάδοση,
και HD post-production.
Χαρακτηριστικά Mini 12G-SDI σε Fiber Converter
-
Υποστήριξη ενσωματωμένου ήχου:
Κάθε κανάλι SDI μεταφέρει 8 κανάλια ενσωματωμένου ήχου για συγχρονισμένη οπτικοακουστική μετάδοση.
-
Αυτόματη εξισορρόπηση καλωδίων:
Εξασφαλίζει τη βέλτιστη ακεραιότητα σήματος σε διαφορετικά μήκη και συνθήκες καλωδίων.
-
Πλήρης υποστήριξη προτύπων SDI:
Πλήρως συμβατό με ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) και ST-259 (SD).
-
Ενσωματωμένο Reclocker:
Κλειδώνει σε ρυθμούς SMPTE, συμπεριλαμβανομένων 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps, υπο-ρυθμούς (διαιρούμενους με 1.001) και 270 Mbps.
-
Μετάδοση μεγάλων αποστάσεων:
Υποστηρίζει αποστάσεις από 10 km (6.2 μίλια) έως 80 km, ανάλογα με τη διαμόρφωση.
-
Υποστήριξη Tally & RS485:
Παρέχει υποστήριξη σήματος tally και επικοινωνία RS485 προς τα πίσω για έλεγχο και παρακολούθηση.
-
Λειτουργία Hot-Swappable:
Υποστηρίζει hot swapping και hot plugging για εύκολη συντήρηση και αδιάλειπτη λειτουργία.
-
Ποιότητα Broadcast-Grade:
Παρέχει ασυμπίεστη, πλήρη ψηφιακή μετάδοση σήματος για επαγγελματικές εφαρμογές εκπομπής.
-
Υποστήριξη ευρείας ανάλυσης:
Συμβατό με μορφές 4K×2K (3840×2160@60Hz), 1080P, 1080I και 720P.
-
Προηγμένη οπτική τεχνολογία:
Χρησιμοποιεί τεχνικές οπτικών ινών WDM/CWDM/DWDM με ανώτερο δυναμικό εύρος και δεν απαιτεί ρύθμιση.

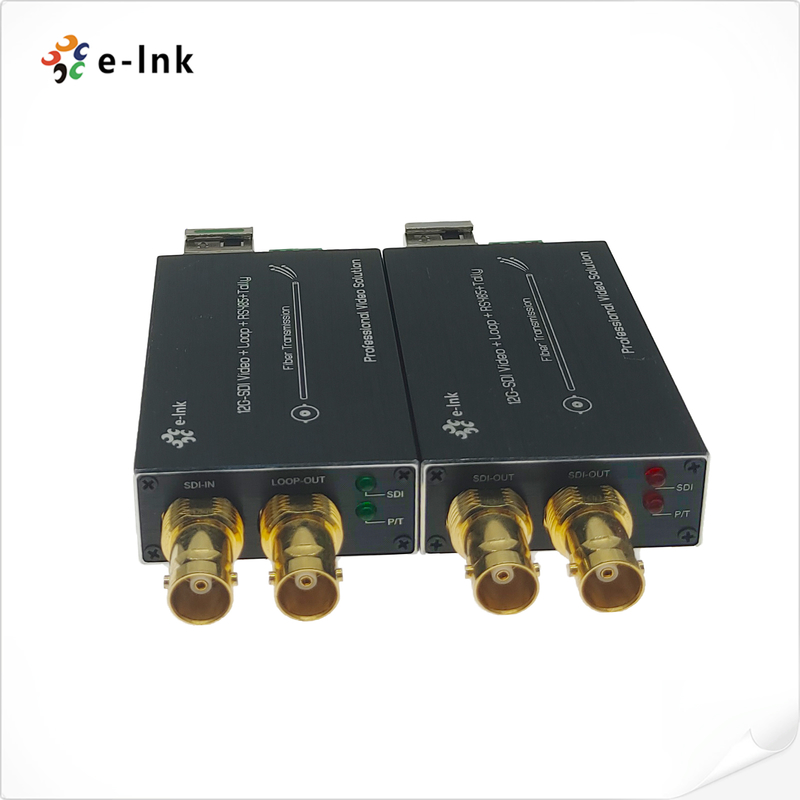

Πίνακας & Διεπαφή Mini 12G-SDI σε Fiber Converter
Τεχνικοί Δείκτες Χαρακτηριστικών Mini 12G-SDI σε Fiber Converter
| Μορφές |
Υποστηρίζει ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) και ST-259(SD) |
| Συμβατό |
Συμβατό με DVB-ASI και AES10 (MADI) |
| Είσοδος |
1 x 12G-SDI σε BNC |
| Έξοδος |
1 x LC οπτική ίνα |
| 1 x 12G-SDI loop-out σε BNC |
| Υποστηριζόμενη ανάλυση |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Εύρος ανάλυσης |
3840*2160@60Hz |
| Προδιαγραφή καλωδίου εισόδου |
≤70m@12G SDI Belden 1694A |
| Προδιαγραφή καλωδίου εξόδου |
≤70m@12G SDI Belden 1694A |
| Τύπος δεδομένων |
Backward Tally |
| Τύπος δεδομένων |
Backward RS485 |
| Εύρος ζώνης οπτικής μετάδοσης |
270MHz～12GHz |
| Ισχύς |
5-15 VDC |
| Κατανάλωση ρεύματος |
2 W (Μέγ.) |
| Διαστάσεις (ΜxΠxΥ) |
80 x 40 x 20 (mm) |
| Θερμοκρασία αποθήκευσης |
-40℃～80℃ |
| Θερμοκρασία λειτουργίας |
-40℃～85℃ |
Διάσταση & Μέγεθος Mini 12G-SDI σε Fiber Converter
Πληροφορίες παραγγελίας Mini 12G-SDI σε Fiber Converter
| Μοντέλο |
Περιγραφή |
| LNK-M12G-1V1T1D-20 |
Mini-type 12G-SDI σε Fiber Converter με Tally, Reverse RS485 και loop out, SMF, LC Fiber Connector 20KM, συμπεριλαμβανομένου πομπού και δέκτη, που χρησιμοποιούνται σε ζεύγη |
Εφαρμογή Mini 12G-SDI σε Fiber Converter
Πολιτική Εξυπηρέτησης και Εγγύησης
Αποτελείται από online εξυπηρέτηση πελατών και τηλεφωνική εξυπηρέτηση πελατών, παρέχοντας
συμβουλευτική προϊόντων, απομακρυσμένη τεχνική υποστήριξη, υπηρεσίες συντήρησης και αποδοχής.
Πολιτική Εξυπηρέτησης: Αντικατάσταση τριών μηνών και εγγύηση τριών ετών.
Αντικατάσταση: Εντός τριών μηνών από την αγορά μιας σειράς προϊόντων, μετά τον έλεγχο της βλάβης του προϊόντος
από τεχνικούς και ζημιές που προκαλούνται από μη φυσικές καταστροφές, ο αγοραστής μπορεί απευθείας
να πάει στο σημείο αγοράς για να αντικαταστήσει τον ίδιο τύπο προϊόντων. Ή ένα προϊόν συγκρίσιμης απόδοσης.
Εάν δεν υπάρχει πρόβλημα στον έλεγχο του προϊόντος, το αρχικό δείγμα θα επιστραφεί.
Εγγύηση: Ζημιές που προκαλούνται από μη φυσικές καταστροφές, η δωρεάν περίοδος εγγύησης της εταιρείας μας είναι 1 έτος.
[Οι ακόλουθες περιστάσεις δεν εμπίπτουν στο πεδίο αντικατάστασης και δωρεάν συντήρησης]
1. Ζημιές που προκαλούνται από λειτουργία και συντήρηση που δεν είναι σύμφωνες με τις οδηγίες στο εγχειρίδιο του προϊόντος.
2. Ζημιές που προκαλούνται από ανθρώπινους παράγοντες, όπως ακατάλληλη είσοδος τάσης, πρόσληψη νερού και θραύση.
3. Ζημιές σε προϊόντα που προκαλούνται από φυσικές καταστροφές, όπως κεραυνούς, σεισμούς, πυρκαγιές κ.λπ.
3. Μη εξουσιοδοτημένη αλλαγή των εγγενών ρυθμίσεων ή επισκευή χωρίς την άδεια της εταιρείας.
4. Προϊόντα εκτός του πεδίου δωρεάν συντήρησης.
5. Ζημιές που προκαλούνται από μεταφορά, φόρτωση και εκφόρτωση κατά τη διάρκεια επισκευών που αποστέλλονται από πελάτες.
6. Ο γραμμωτός κώδικας προϊόντος ή το μοντέλο στην κάρτα εγγύησης του προϊόντος δεν είναι σύμφωνο με το ίδιο το προϊόν.
7. Βλάβη ή ζημιά που προκαλείται από άλλα μη προβλήματα προϊόντος, όπως σχεδιασμός, τεχνολογία, κατασκευή και ποιότητα.
